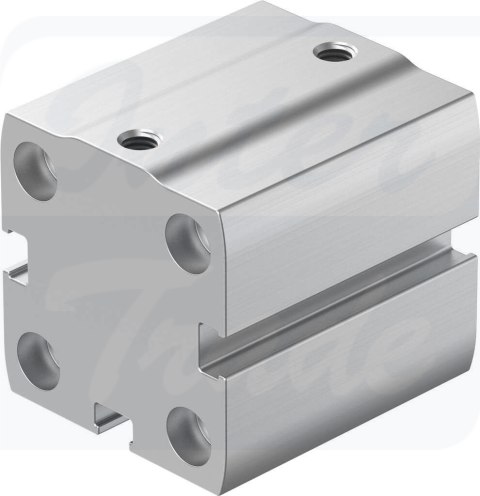

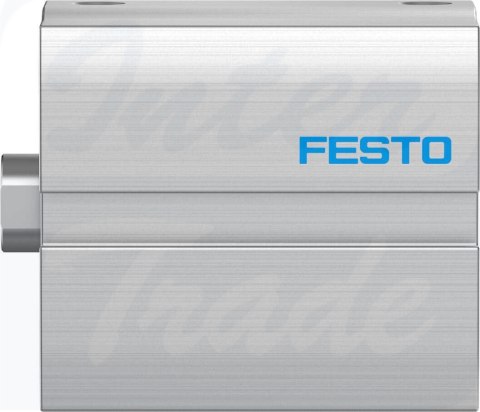

[ADN-S-25-15-I-P-A-F1A] {8142808} Siłownik kompaktowy

• Skok15 mm
• Ø tłoka25 mm
• Amortyzacjaelastyczne pierścienie/płytki amortyzujące z obu stron
• Pozycja montażudowolny
• Sposób działaniadwustronnego działania
• Zakończenie tłoczyskaGwint wewnętrzny
• KonstrukcjaTłokTłoczysko
• Sygnalizacja położeniado wyłącznika zbliżeniowego
• Symbol00991217
• WariantyZalecany do montażu w urządzeniach przy produkcji baterii litowo-jonowychJednostronne tłoczysko
• Ciśnienie robocze0.06 MPa ... 1 MPa
• Ciśnienie robocze0.6 bar ... 10 bar
• Ciśnienie robocze8.7 psi ... 145 psi
• Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
• Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
• Klasa ochrony przeciwkorozyjnej2 - średnie obciążenie korozyjne
• Zgodność z LABSVDMA24364-B2-L
• Przydatność do produkcji akumulatorów litowo-jonowychNie wolno stosować metali, w których zawartość miedzi, cynku lub niklu przekracza 1% masy. Wyjątkiem są nikiel w stali, powierzchnie niklowane chemicznie, płytki drukowane, kable, złącza elektryczne i cewki
• Klasa CleanroomKlasa 6 wg ISO 14644-1
• Temperatura otoczenia0 °C ... 60 °C
• Energia uderzenia w pozycjach końcowych0.3 J
• Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wycofanie247 N
• Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), przy wysuwie295 N
• Ruchoma masa przy skoku 0 mm25 g
• Dodatkowa poruszana masa na 10 mm skoku6 g
• Masa podstawowa przy 0 mm skoku88 g
• Dodatkowa masa na 10 mm skoku30 g
• Typ mocowaniaPrzy pomocy otworów przelotowychPrzy pomocy gwintu wewnętrznego
• Przyłącze pneumatyczneM5
• Informacja o materiałachZgodność z dyrektywą RoHS
• Materiał pokrywyStop aluminium, anodowany
• Materiał uszczelek dynamicznychNBRTPE-U(PU)
• Materiał obudowyStop aluminium, anodowany
• Materiał tłoczyskaNierdzewna stal stopowa
