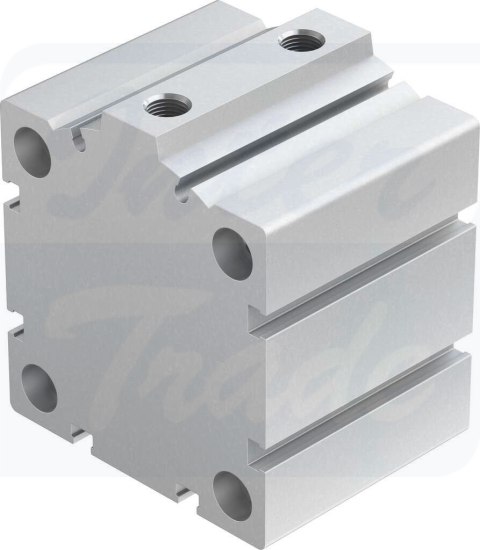

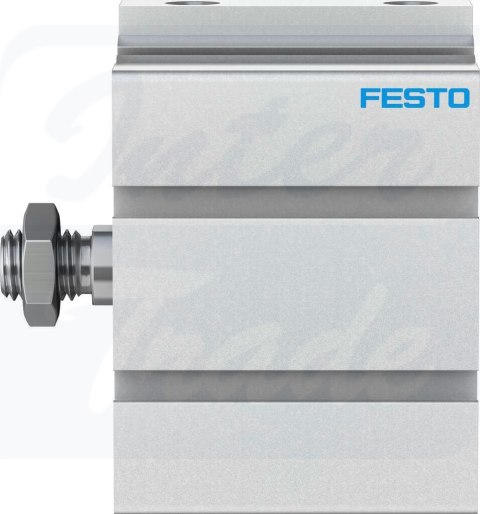

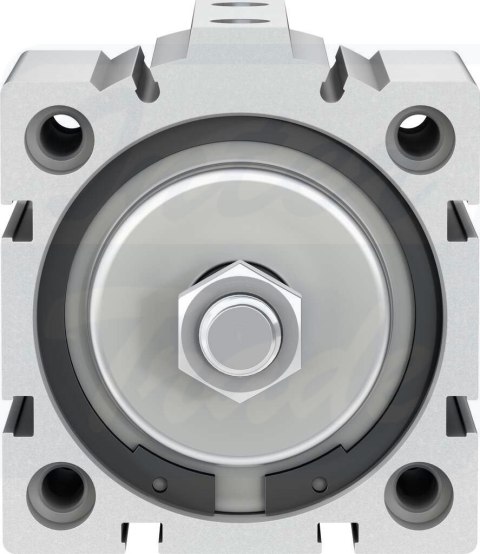

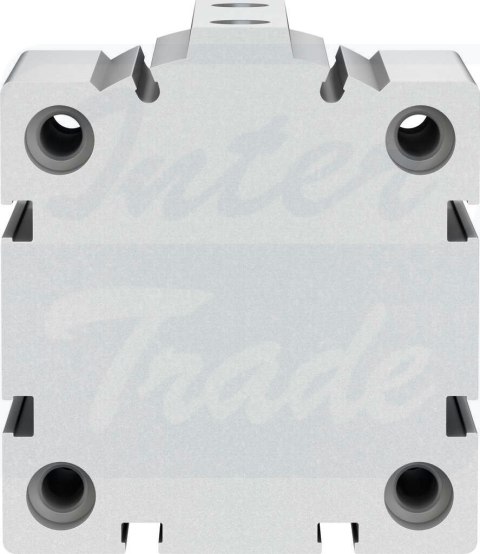

[ADVC-63-15-A-P-A] {188293} Siłownik krótkoskokowy

• Skok15 mm
• Ø tłoka63 mm
• W oparciu o normęISO 6431Układ otworówVDMA 24562
• Amortyzacjaelastyczne pierścienie/płytki amortyzujące z obu stron
• Pozycja montażudowolny
• Sposób działaniadwustronnego działania
• KonstrukcjaTłokTłoczysko
• Sygnalizacja położeniado wyłącznika zbliżeniowego
• Symbol00991217
• Ciśnienie robocze0.06 MPa ... 1 MPa
• Ciśnienie robocze0.6 bar ... 10 bar
• Ciśnienie robocze8.7 psi ... 145 psi
• Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
• Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
• Klasa ochrony przeciwkorozyjnej1 - niskie obciążenie korozyjne
• Zgodność z LABSVDMA24364-B1/B2-L
• Temperatura otoczenia-20 °C ... 80 °C
• Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wycofanie1750 N
• Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), przy wysuwie1870 N
• Przenoszona masa158 g
• Ruchoma masa przy skoku 0 mm142 g
• Dodatkowa poruszana masa na 10 mm skoku16 g
• Waga produktu701 g
• Masa podstawowa przy 0 mm skoku626 g
• Dodatkowa masa na 10 mm skoku74 g
• Typ mocowaniaPrzy pomocy otworów przelotowychPrzy pomocy osprzętuopcjonalnie:
• Przyłącze pneumatyczneG1/8
• Informacja o materiałachZgodność z dyrektywą RoHS
• Materiał pokrywyStop aluminium do przeróbki plastycznejanodowany
• Materiał uszczelnieńTPE-U(PU)
• Materiał obudowyStop aluminium do przeróbki plastycznejanodowany
• Materiał tłoczyskaStal wysokostopowa
