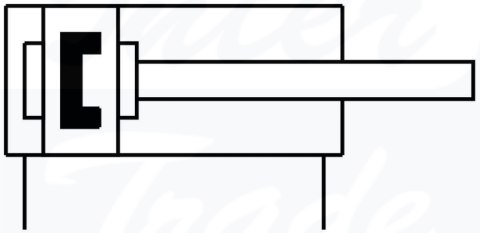

[CLR-16-10-R-P-A] {535435} Zacisk liniowo-obrotowy

• Całkowity skok20 mm
• Ø tłoka16 mm
• Gwint na tłoczyskuM4
• Kąt obrotu90 deg +/- 4 deg
• Skok zacisku10 mm
• Amortyzacjaelastyczne pierścienie/płytki amortyzujące z obu stron
• Pozycja montażudowolny
• KonstrukcjaTłokTłoczyskoRura siłownika
• Sygnalizacja położeniado wyłącznika zbliżeniowego
• Kierunek obrotuw prawo
• Symbol00991217
• Ciśnienie robocze2 bar ... 10 bar
• Sposób działaniadwustronnego działania
• Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
• Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
• Klasa ochrony przeciwkorozyjnej2 - średnie obciążenie korozyjne
• Zgodność z LABSVDMA24364-B2-L
• Temperatura otoczenia-10 °C ... 80 °C
• Efektywna siła docisku przy ciśnieniu 0,2 MPa (2 bar, 29 psi)17 N
• Efektywna siła docisku przy ciśnieniu 0,4 MPa (4 bar, 58 psi)36 N
• Efektywna siła docisku przy ciśnieniu 0,6 MPa (6 bar, 87 psi)53 N
• Maks. moment dokręcenia śruby trzpienia mocującego3 Nm
• Teoretyczna siła mocowania przy ciśnieniu 0,6 MPa (6 bar, 87 psi)90 N
• Waga produktu160 g
• Typ mocowaniaPrzy pomocy otworów przelotowychPrzy pomocy gwintu wewnętrznegoPrzy pomocy osprzętuopcjonalnie:
• Przyłącze pneumatyczneM5
• Materiał śrub kołnierzowychStalocynkowany
• Materiał pokrywyStop aluminium do przeróbki plastycznejpowlekany
• Materiał uszczelnieńNBRTPE-U(PU)
• Materiał obudowyStop aluminium do przeróbki plastycznejgładko anodowane
• Materiał tłoczyskaNierdzewna stal stopowa
• Materiał rury siłownikaStop aluminium do przeróbki plastycznejanodowanie na gładko
