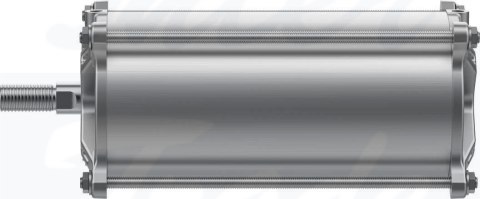

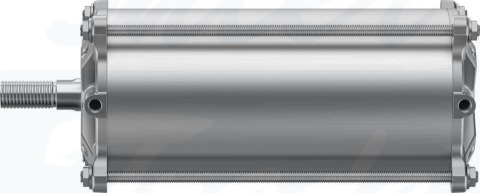

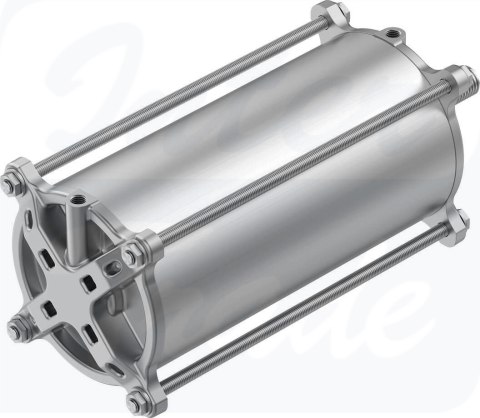

[DFPC-160-250-D] {8133081} Napęd liniowy

• Wielkość napędu zaworu160
• Układ otworów w kołnierzuF10
• Skok250 mm
• Ø tłoka160 mm
• Przyłącze zgodne z normą do zaworu procesowegoISO 5210
• Amortyzacjaelastyczne pierścienie/płytki amortyzujące z obu stron
• Pozycja montażudowolny
• Sposób działaniadwustronnego działania
• KonstrukcjaTłokTłoczyskoSzpilkaRura siłownika
• Sygnalizacja położeniado wyłącznika zbliżeniowego
• Symbol00991217
• Ciśnienie robocze0.06 MPa ... 0.8 MPa
• Ciśnienie robocze0.6 bar ... 8 bar
• Ciśnienie robocze8.7 psi ... 116 psi
• Nominalne ciśnienie robocze0.6 MPa
• Nominalne ciśnienie robocze6 bar
• Nominalne ciśnienie robocze87 psi
• Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
• Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
• Odporność na drganiaSprawdzanie odporności podczas transportu przy drganiach o stopniu intensywności 1 wg FN 942017-4 i EN 60068-2-6
• Odporność na wstrząsyTest odporności na wstrząsy o stopniu intensywności 1 wg FN942017-5 i EN 60068-2-27
• Zgodność z LABSVDMA24364-strefa III
• Temperatura otoczenia-20 °C ... 80 °C
• Energia uderzenia w pozycjach końcowych3.3 J
• Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wycofanie11581 N
• Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), przy wysuwie12064 N
• Zużycie powietrza przy wsuwaniu na 10 mm skoku1.351 l
• Zużycie powietrza przy wysuwaniu na 10 mm skoku1.407 l
• Ruchoma masa przy skoku 0 mm2102 g
• Dodatkowa poruszana masa na 10 mm skoku64.34 g
• Waga produktu9660 g
• Masa podstawowa przy 0 mm skoku5948.7 g
• Dodatkowa masa na 10 mm skoku148.61 g
• Typ mocowaniana kołnierzu wg ISO 5210z trzpieniem dystansowymopcjonalnie:
• Przyłącze pneumatyczneG1/4
• Informacja o materiałachZgodność z dyrektywą RoHS
• Materiał pokrywyAluminiowy odlew kokilowy
• Materiał tłoczyskaNierdzewna stal stopowa
• Materiał uszczelnienia-zgarniacza tłoczyskaTPE-U(PU)
• Materiał nakrętkiNierdzewna stal stopowa
• Materiał uszczelnień statycznychNBR
• Materiał szpilki ściągającejStal wysokostopowa nierdzewna
• Materiał rury siłownikaStop aluminium, anodowany na gładko
