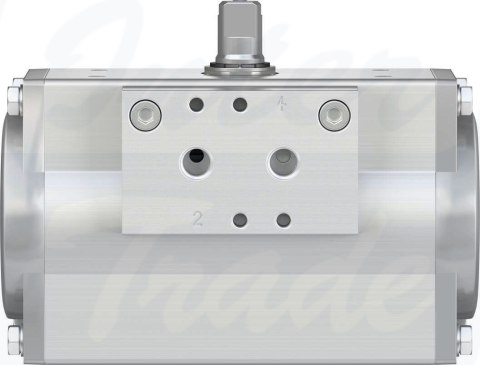

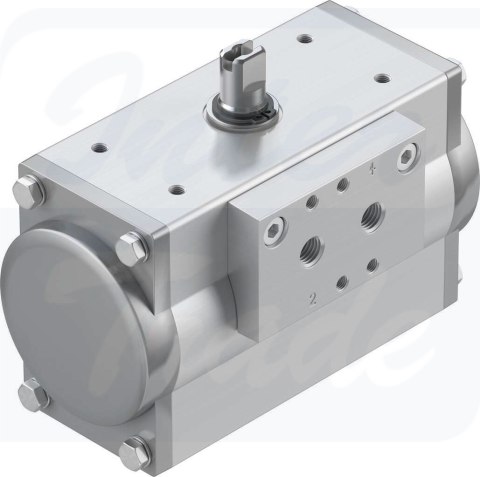

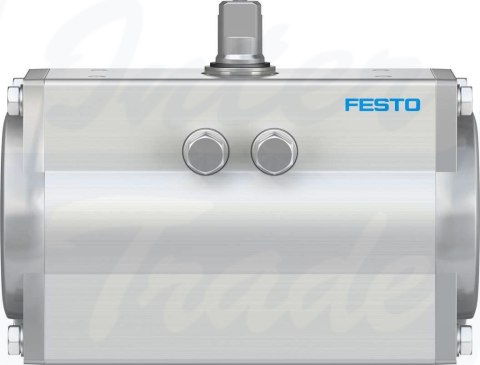

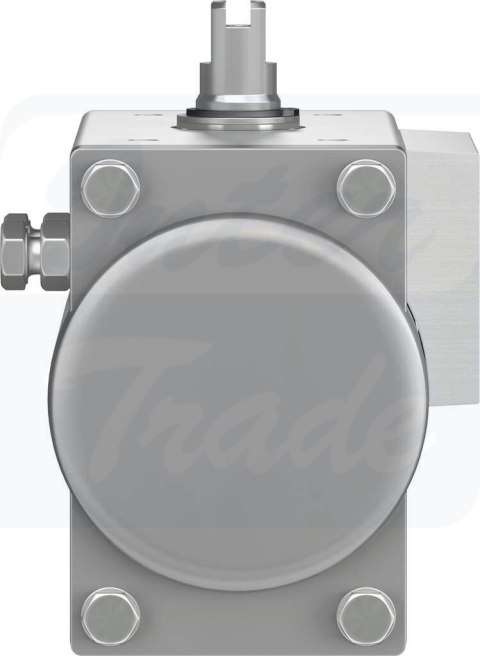

• [DFPD-20-RP-90-RD-F05] {8048011} Napęd wahadłowy

Kod producenta: DFPD-20-RP-90-RD-F05

Napęd wahadłowy

559.34
szt. Do przechowalni
Ilość w opakowaniu 1 szt.
Standarowo, wysyłka w ciągu 3 dni
Cena przesyłki 18.45
Odbiór osobisty 0
Kurier 18.45
Dostępność Dostępność wymaga potwierdzenia
Strona główna producenta
Kod cyfrowy 8048011
GTIN GTIN 4052568287818

Zamówienie telefoniczne: +48 882 650 149

Zostaw telefon
  • Wielkość napędu zaworu20
  • Układ otworów w kołnierzuF05
  • Kąt obrotu90 deg
  • Zakres regulacji pozycji końcowej przy 0°-5 deg ... 5 deg
  • Zakres regulacji pozycji końcowej przy znamionowym kącie obrotu-5 deg ... 5 deg
  • Głębokość połączenia wałka12 mm
  • Przyłącze zgodne z normą do zaworu procesowegoISO 5211
  • Pozycja montażudowolny
  • Sposób działaniadwustronnego działania
  • KonstrukcjaZębatka/zębnik
  • Kierunek zamykaniazamykanie z prawej strony
  • Symbol00991265
  • Przyłacze zaworu zgodne z normąVDI/VDE 3845 (NAMUR)
  • Punkt podłączenia ustawnika i czujnika położenia jest zgodny z normąVDI/VDE 3845 wielkość AA 1
  • Typ urządzenia wg VDMA 66413Podzespół zabezpieczający
  • Funkcja bezpieczeństwaPodstawowa funkcja bezpieczeństwa polega na wykonaniu pełnego skoku roboczego (otwarcie lub zamknięcie zaworu procesowego) w określonym czasie..
  • Safety Integrity Level (SIL)do SIL 2 Low Demand modedo SIL 3 w redundantnej architekturzedo SIL 1 High Demand mode
  • Certyfikat dla funkcji bezpieczeństwa zgodnie z ISO 13849 i IEC 61508 (SIL)Produkt nadaje się do zastosowań SRP/CS do SIL 2 Low DemandProdukt może być stosowany w częściach systemów sterowania związanych z bezpieczeństwem do SIL 1, High Demanddo SIL 3 w redundantnej architekturze
  • Ciśnienie robocze0.2 MPa ... 0.8 MPa
  • Ciśnienie robocze2 bar ... 8 bar
  • Ciśnienie robocze29 psi ... 116 psi
  • Nominalne ciśnienie robocze0.55 MPa
  • Nominalne ciśnienie robocze5.5 bar
  • Nominalne ciśnienie robocze79.75 psi
  • Klasyfikacja morskapatrz certyfikat
  • Znak CE (patrz deklaracja zgodności)zgodność z dyrektywą UE dot. ochrony przeciwwybuchowej (ATEX)
  • Znak UKCA (patrz deklaracja zgodności)wg przepisów UK EX
  • Ochrona przeciwwybuchowaZone 1 (ATEX)Zone 2 (ATEX)Zone 21 (ATEX)Zone 22 (ATEX)
  • Jednostka certyfikującaDNVGL TAP00001CETÜV Rheinland 968/V 1106.00/19
  • ATEX-Kategoria: gazII 2G
  • ATEX-Kategoria: pyłII 2D
  • Rodzaj zabezpieczenia przed zapłonem dla gazuEx h IIC T4 Gb X
  • Ex-Rodzaj ochrony przed zapłonem pyłówEx h IIIC T105°C Db X
  • Ochrona przeciwwybuchowa Ex— temperatura otoczenia-20°C <= Ta <= +80°C</span>
  • Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
  • Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
  • Klasa ochrony przeciwkorozyjnej2 - średnie obciążenie korozyjne
  • Zgodność z LABSVDMA24364-B1/B2-L
  • Temperatura przechowywania-20 °C ... 60 °C
  • Temperatura otoczenia-20 °C ... 80 °C
  • Moment obrotowy dla znamionowego ciśnienia roboczego i kącie obrotu 0°20.1 Nm
  • Moment obrotowy przy nominalnym ciśnieniu roboczym i kącie obrotu 90°20.1 Nm
  • Informacja o momencie obrotowymRoboczy moment obrotowy napędu nie może być wyższy niż podany w normie ISO 5211 maksymalny dopuszczalny moment obrotowy, w odniesieniu do wielkości kołnierza mocującego i sprzęgła.
  • MTTFd1126 lat
  • Prawdopodobieństwo uszkodzenia na godzinę (PFH, Probability of Failure per Hour)1.01E-7
  • PFD0.00142
  • Zużycie powietrza przy 0,6 MPa (6 bar, 87 psi) na cykl 0°-znamionowy kąt obrotu-0°1.8 l
  • Waga produktu1275 g
  • Połączenie wałkaT11
  • Przyłącze pneumatyczneG1/8
  • Informacja o materiałachZgodność z dyrektywą RoHS
  • Materiał płyty przyłączeniowejStop aluminium, anodowany
  • Materiał pokrywyAluminiowy odlew ciśnieniowy, powlekany
  • Materiał uszczelnieńNBR
  • Materiał obudowyStop aluminium, anodowany
  • Materiał tłokaAluminiowy odlew ciśnieniowy
  • Materiał łożyskaPolioksymetylen
  • Materiał krzywkiOdlew ze stali szlachetnej
  • Materiał śrubStal wysokostopowa nierdzewna
  • Materiał wałkaStal, niklowana
