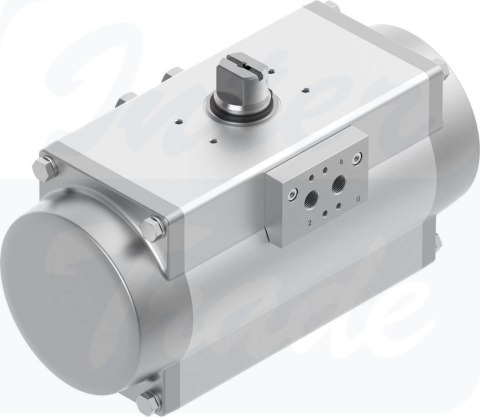

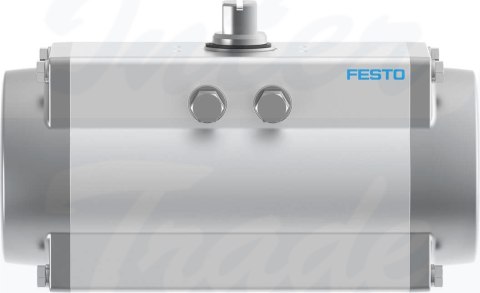

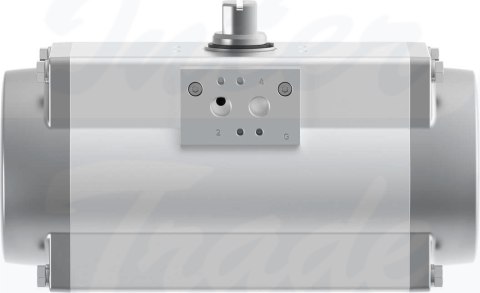

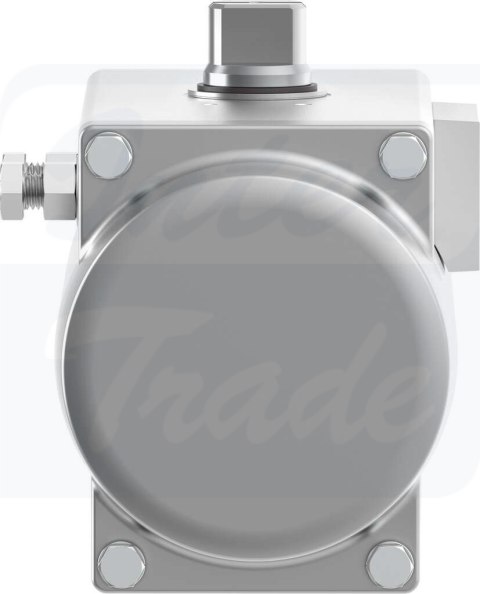

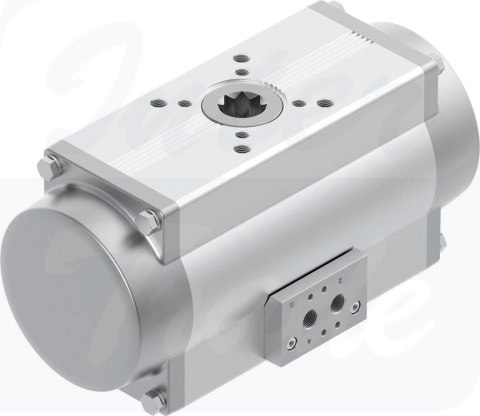

[DFPD-240-RP-90-RS30-F0710-R3-EP] {8048147} Napęd wahadłowy

• Wielkość napędu zaworu240
• Układ otworów w kołnierzuF0710
• Kąt obrotu90 deg
• Zakres regulacji pozycji końcowej przy 0°-5 deg ... 5 deg
• Zakres regulacji pozycji końcowej przy znamionowym kącie obrotu-5 deg ... 5 deg
• Głębokość połączenia wałka24 mm
• Przyłącze zgodne z normą do zaworu procesowegoISO 5211
• Pozycja montażudowolny

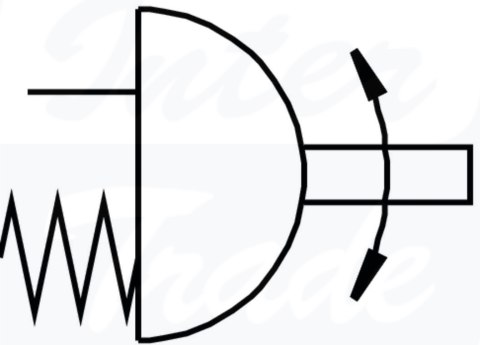

• Sposób działaniaJednostronnego działania
• KonstrukcjaZębatka/zębnik
• Kierunek zamykaniazamykanie z prawej strony
• Symbol00991266
• Przyłacze zaworu zgodne z normąVDI/VDE 3845 (NAMUR)
• Punkt podłączenia ustawnika i czujnika położenia jest zgodny z normąVDI/VDE 3845 wielkość AA 2
• Typ urządzenia wg VDMA 66413Podzespół zabezpieczający
• Funkcja bezpieczeństwaPodstawowa funkcja bezpieczeństwa polega na przełączeniu zaworu sterującego do położenia odpowietrzonego, gdy sprężone powietrze jest wyłączone. Powrót do pozycji wyjściowej odbywa się dzięki sile sprężyny.
• Safety Integrity Level (SIL)do SIL 2 Low Demand modedo SIL 3 w redundantnej architekturzedo SIL 1 High Demand mode
• Certyfikat dla funkcji bezpieczeństwa zgodnie z ISO 13849 i IEC 61508 (SIL)Produkt nadaje się do zastosowań SRP/CS do SIL 2 Low DemandProdukt może być stosowany w częściach systemów sterowania związanych z bezpieczeństwem do SIL 1, High Demanddo SIL 3 w redundantnej architekturze
• Ciśnienie robocze0.2 MPa ... 0.8 MPa
• Ciśnienie robocze2 bar ... 8 bar
• Ciśnienie robocze29 psi ... 116 psi
• Nominalne ciśnienie robocze0.3 MPa
• Nominalne ciśnienie robocze3 bar
• Nominalne ciśnienie robocze43.5 psi
• Klasyfikacja morskapatrz certyfikat
• Znak CE (patrz deklaracja zgodności)zgodność z dyrektywą UE dot. ochrony przeciwwybuchowej (ATEX)
• Znak UKCA (patrz deklaracja zgodności)wg przepisów UK EX
• Ochrona przeciwwybuchowaZone 1 (ATEX)Zone 2 (ATEX)Zone 21 (ATEX)Zone 22 (ATEX)
• Jednostka certyfikującaDNVGL TAP00001CETÜV Rheinland 968/V 1106.00/19
• ATEX-Kategoria: gazII 2G
• ATEX-Kategoria: pyłII 2D
• Rodzaj zabezpieczenia przed zapłonem dla gazuEx h IIC T4 Gb X
• Ex-Rodzaj ochrony przed zapłonem pyłówEx h IIIC T105°C Db X
• Ochrona przeciwwybuchowa Ex— temperatura otoczenia-20°C <= Ta <= +80°C</span>
• Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
• Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
• Klasa ochrony przeciwkorozyjnej2 - średnie obciążenie korozyjne
• Zgodność z LABSVDMA24364-B1/B2-L
• Temperatura przechowywania-20 °C ... 60 °C
• Temperatura otoczenia-20 °C ... 80 °C
• Moment obrotowy dla znamionowego ciśnienia roboczego i kącie obrotu 0°85.8 Nm
• Moment obrotowy przy nominalnym ciśnieniu roboczym i kącie obrotu 90°44.8 Nm
• Informacja o momencie obrotowymRoboczy moment obrotowy napędu nie może być wyższy niż podany w normie ISO 5211 maksymalny dopuszczalny moment obrotowy, w odniesieniu do wielkości kołnierza mocującego i sprzęgła.
• Moment obrotowy od sprężyny powrotnej przy kącie obrotu 0°42 Nm
• Moment od sprężyny powrotnej przy kącie obrotu 90°83 Nm
• MTTFd1126 lat
• Prawdopodobieństwo uszkodzenia na godzinę (PFH, Probability of Failure per Hour)1.01E-7
• PFD7.8E-4
• Zużycie powietrza przy 0,6 MPa (6 bar, 87 psi) na cykl 0°-znamionowy kąt obrotu-0°8.6 l
• Waga produktu9442 g
• Połączenie wałkaT22
• Przyłącze pneumatyczneG1/4
• Informacja o materiałachZgodność z dyrektywą RoHS
• Materiał płyty przyłączeniowejStop aluminium, anodowany
• Materiał pokrywyAluminiowy odlew ciśnieniowy, powlekany
• Materiał uszczelnieńNBR
• Materiał sprężynyStal sprężynowa
• Materiał obudowyStop aluminium, anodowany
• Materiał tłokaAluminiowy odlew ciśnieniowy
• Materiał łożyskaPolioksymetylen
• Materiał krzywkiStal
• Materiał śrubStal wysokostopowa nierdzewna
• Materiał wałkaNierdzewna stal stopowa
