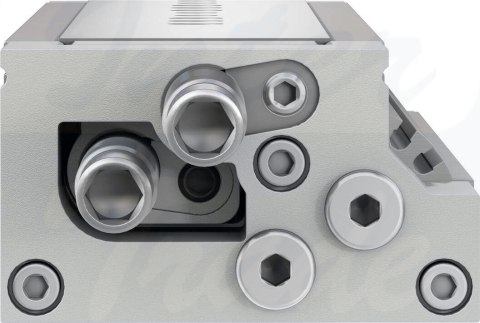

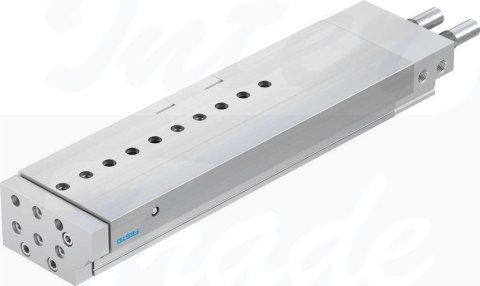

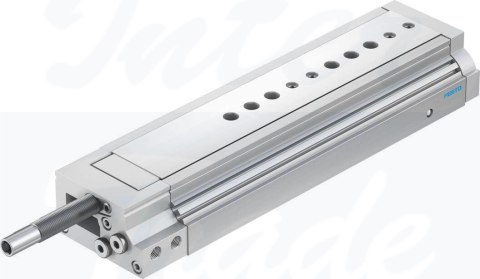

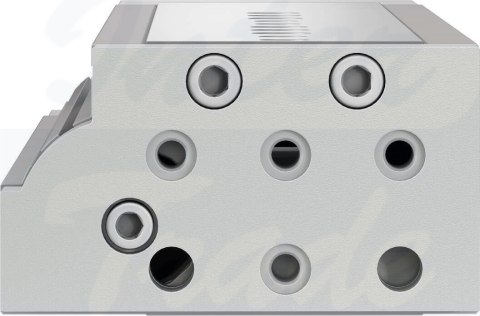

[DGSL-20-150-Y3A] {544028} Jednostka mini

• Skok150 mm
• Zakres regulacji położenia końcowego/długość z przodu88 mm
• Zakres regulacji położenia końcowego/długości z tyłu42 mm
• Ø tłoka25 mm
• Tryb pracy jednostki napędowejPłyta spinająca
• AmortyzacjaAmortyzatory progresywne z obu stron
• Pozycja montażudowolny
• ProwadnicaProwadnica na łożyskach kulkowych z koszykiem
• KonstrukcjaJarzmoTłokTłoczyskoWózek
• Sygnalizacja położeniado wyłącznika zbliżeniowego

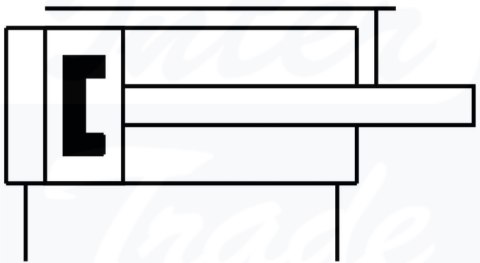

• Symbol00991263
• Ciśnienie robocze0.1 MPa ... 0.8 MPa
• Ciśnienie robocze1 bar ... 8 bar
• Maks. prędkość0.8 m/s
• Powtarzalność±0,01 mm
• Sposób działaniadwustronnego działania
• Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
• Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
• Klasa ochrony przeciwkorozyjnej0 - Brak obciążenia korozyjnego
• Zgodność z LABSVDMA24364-B1/B2-L
• Temperatura otoczenia0 °C ... 60 °C
• Energia uderzenia w pozycjach końcowych7 J
• Długość amortyzacji17 mm
• Maks. siła Fy4400 N
• Maks. siła Fz4400 N
• Maks. moment Mx90 Nm
• Maks. moment My80 Nm
• Maks. moment Mz80 Nm
• Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wycofanie247 N
• Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), przy wysuwie295 N
• Ruchoma masa własna1566 g
• Waga produktu3728 g
• Przyłącza alternatywnepatrz rysunek produktu
• Typ mocowaniaPrzy pomocy otworów przelotowych
• Przyłącze pneumatyczneG1/8
• Informacja o materiałachZgodność z dyrektywą RoHS
• Materiał pokrywyStop aluminium do przeróbki plastycznej
• Materiał uszczelnieńHNBR
• Materiał obudowyStop aluminium do przeróbki plastycznej
• Materiał tłoczyskaNierdzewna stal stopowa
