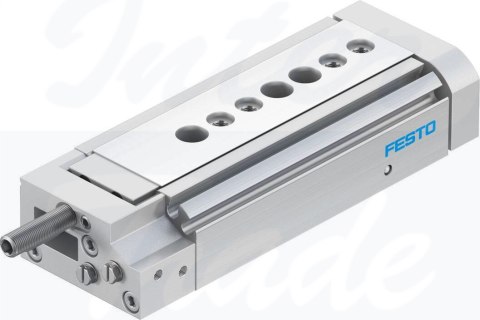

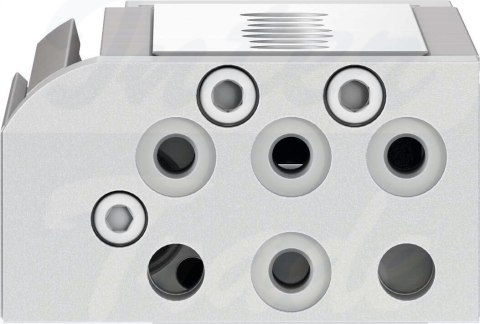

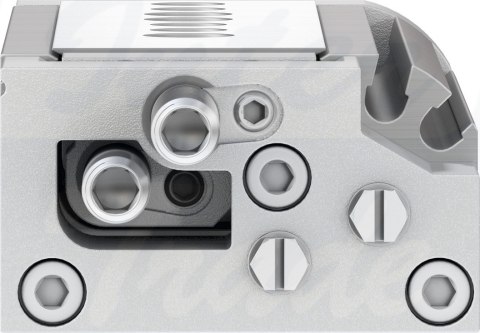

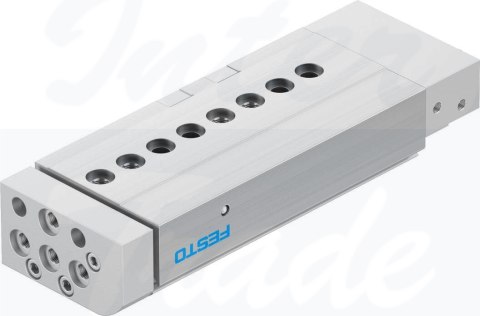

[DGSL-8-40-PA] {543929} Jednostka mini

• Skok40 mm
• Zakres regulacji położenia końcowego/długość z przodu35.5 mm
• Zakres regulacji położenia końcowego/długości z tyłu18.5 mm
• Ø tłoka10 mm
• Tryb pracy jednostki napędowejPłyta spinająca
• Amortyzacjaelastyczne pierścienie/płytki amortyzujące z obu stron
• Pozycja montażudowolny
• ProwadnicaProwadnica na łożyskach kulkowych z koszykiem
• KonstrukcjaJarzmoTłokTłoczyskoWózek
• Sygnalizacja położeniado wyłącznika zbliżeniowego

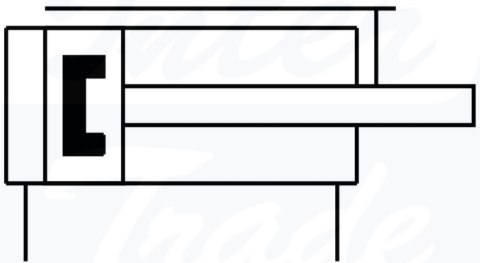

• Symbol00991263
• Ciśnienie robocze0.15 MPa ... 0.8 MPa
• Ciśnienie robocze1.5 bar ... 8 bar
• Maks. prędkość0.8 m/s
• Powtarzalność0,3 mm
• Sposób działaniadwustronnego działania
• Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
• Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
• Klasa ochrony przeciwkorozyjnej0 - Brak obciążenia korozyjnego
• Zgodność z LABSVDMA24364-B1/B2-L
• Temperatura otoczenia0 °C ... 60 °C
• Energia uderzenia w pozycjach końcowych0.08 J
• Długość amortyzacji1.5 mm
• Maks. siła Fy934 N
• Maks. siła Fz934 N
• Maks. moment Mx10 Nm
• Maks. moment My5.5 Nm
• Maks. moment Mz5.5 Nm
• Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wycofanie40 N
• Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), przy wysuwie47 N
• Ruchoma masa własna130 g
• Waga produktu325 g
• Przyłącza alternatywnepatrz rysunek produktu
• Typ mocowaniaPrzy pomocy otworów przelotowych
• Przyłącze pneumatyczneM3
• Informacja o materiałachZgodność z dyrektywą RoHS
• Materiał pokrywyStop aluminium do przeróbki plastycznej
• Materiał uszczelnieńHNBR
• Materiał obudowyStop aluminium do przeróbki plastycznej
• Materiał tłoczyskaNierdzewna stal stopowa
