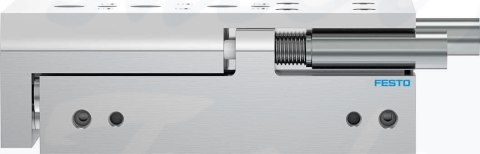

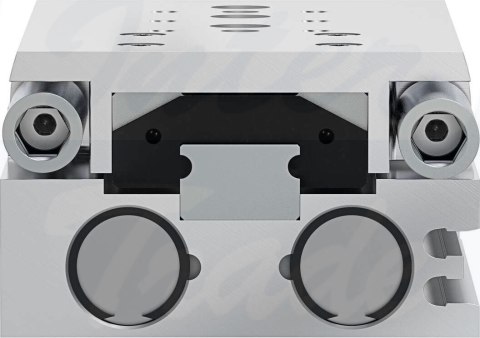

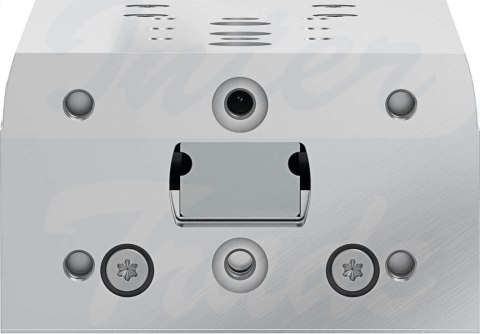

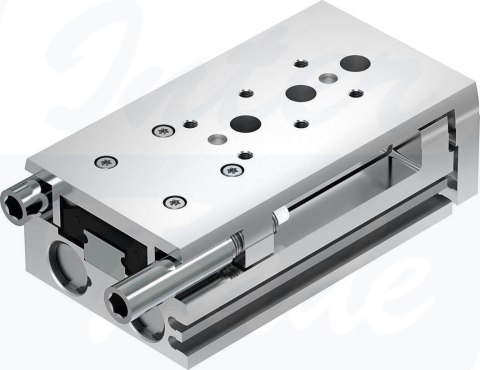

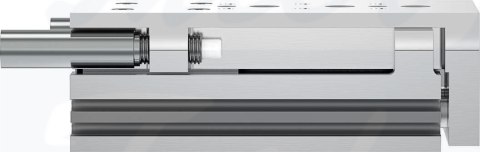

[DGST-12-50-Y12A] {8085173} Jednostka mini

• Skok50 mm
• Zakres regulacji położenia końcowego/długość z przodu16.7 mm
• Zakres regulacji położenia końcowego/długości z tyłu15.2 mm
• Ø tłoka12 mm
• Tryb pracy jednostki napędowejPłyta spinająca
• Amortyzacjazewnętrzne tłumienie hydrauliczne
• Pozycja montażudowolny
• ProwadnicaProwadnica z łożyskami kulkowymi w obiegu zamkniętym
• KonstrukcjaNapęd z dwoma tłokamiJarzmoTłoczyskoWózek
• Sygnalizacja położeniado wyłącznika zbliżeniowego
• Symbol00991249
• Ciśnienie robocze0.1 MPa ... 0.8 MPa
• Ciśnienie robocze1 bar ... 8 bar
• Ciśnienie robocze14.5 psi ... 116 psi
• Maks. prędkość0.8 m/s
• Powtarzalność<= 0,02 mm</span>
• Sposób działaniadwustronnego działania
• Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
• Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
• Klasa ochrony przeciwkorozyjnej1 - niskie obciążenie korozyjne
• Zgodność z LABSVDMA24364-B1/B2-L
• Temperatura otoczenia-10 °C ... 60 °C
• Energia uderzenia w pozycjach końcowych1.4 J
• Długość amortyzacji5 mm
• Maks. siła Fy580 N
• Maks. siła Fz580 N
• Maks. moment Mx7 Nm
• Maks. moment My5.8 Nm
• Maks. moment Mz5.8 Nm
• Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wycofanie102 N
• Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), przy wysuwie136 N
• Ruchoma masa własna306 g
• Waga produktu643 g
• Typ mocowaniaPrzy pomocy otworów przelotowych
• Przyłącze pneumatyczneM5
• Informacja o materiałachZgodność z dyrektywą RoHS
• Materiał pokrywyStop aluminium do przeróbki plastycznej
• Materiał uszczelnieńHNBR
• Materiał prowadnicyPOMTPE-Estal wysokostopowa
• Materiał obudowyStop aluminium do przeróbki plastycznej
• Materiał tłoczyskaNierdzewna stal stopowa
