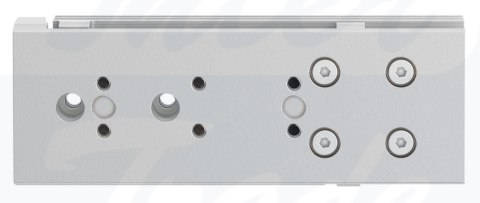

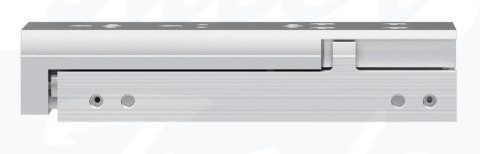

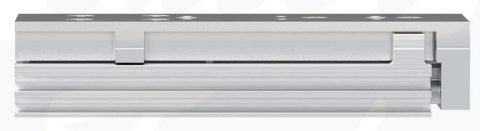

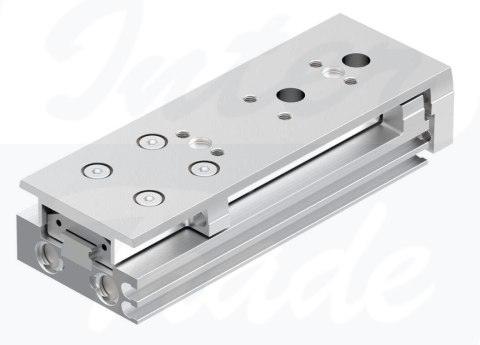

[DGST-6-50-E1A] {8078832} Jednostka mini

• Skok50 mm
• Ø tłoka6 mm
• Tryb pracy jednostki napędowejPłyta spinająca
• AmortyzacjaAmortyzacja elastomerowa, z obu stron, brak możliwości regulacji skoku
• Pozycja montażudowolny
• ProwadnicaProwadnica z łożyskami kulkowymi w obiegu zamkniętym
• KonstrukcjaNapęd z dwoma tłokamiJarzmoTłoczyskoWózek
• Sygnalizacja położeniado wyłącznika zbliżeniowego
• Symbol00991249
• Ciśnienie robocze0.15 MPa ... 0.8 MPa
• Ciśnienie robocze1.5 bar ... 8 bar
• Ciśnienie robocze21.75 psi ... 116 psi
• Maks. prędkość0.5 m/s
• Powtarzalność<= 0,3 mm</span>
• Sposób działaniadwustronnego działania
• Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
• Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
• Klasa ochrony przeciwkorozyjnej1 - niskie obciążenie korozyjne
• Zgodność z LABSVDMA24364-B1/B2-L
• Temperatura otoczenia-10 °C ... 60 °C
• Energia uderzenia w pozycjach końcowych0.012 J
• Długość amortyzacji0.9 mm
• Maks. siła Fy280 N
• Maks. siła Fz280 N
• Maks. moment Mx1.4 Nm
• Maks. moment My1.2 Nm
• Maks. moment Mz1.2 Nm
• Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wycofanie25 N
• Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), przy wysuwie34 N
• Ruchoma masa własna88 g
• Waga produktu172 g
• Typ mocowaniaPrzy pomocy otworów przelotowych
• Przyłącze pneumatyczneM3
• Informacja o materiałachZgodność z dyrektywą RoHS
• Materiał pokrywyStop aluminium do przeróbki plastycznej
• Materiał uszczelnieńHNBR
• Materiał prowadnicyPOMTPE-Estal wysokostopowa
• Materiał obudowyStop aluminium do przeróbki plastycznej
• Materiał tłoczyskaNierdzewna stal stopowa
