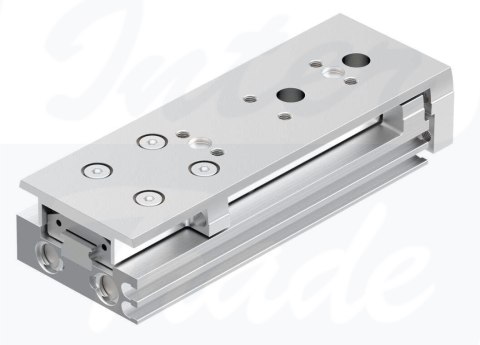

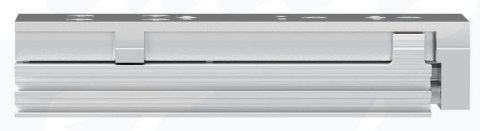

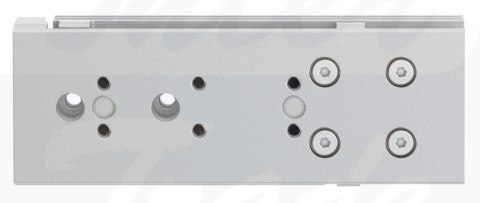

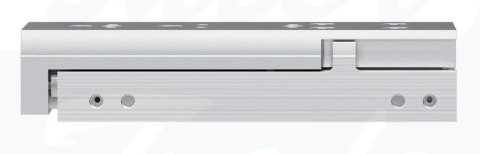

[DGST-8-30-Y12A] {8085162} Jednostka mini

• Skok30 mm
• Zakres regulacji położenia końcowego/długość z przodu17.6 mm
• Zakres regulacji położenia końcowego/długości z tyłu15.7 mm
• Ø tłoka8 mm
• Tryb pracy jednostki napędowejPłyta spinająca
• Amortyzacjazewnętrzne tłumienie hydrauliczne
• Pozycja montażudowolny
• ProwadnicaProwadnica z łożyskami kulkowymi w obiegu zamkniętym
• KonstrukcjaNapęd z dwoma tłokamiJarzmoTłoczyskoWózek
• Sygnalizacja położeniado wyłącznika zbliżeniowego
• Symbol00991249
• Ciśnienie robocze0.15 MPa ... 0.8 MPa
• Ciśnienie robocze1.5 bar ... 8 bar
• Ciśnienie robocze21.75 psi ... 116 psi
• Maks. prędkość0.8 m/s
• Powtarzalność<= 0,02 mm</span>
• Sposób działaniadwustronnego działania
• Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
• Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
• Klasa ochrony przeciwkorozyjnej1 - niskie obciążenie korozyjne
• Zgodność z LABSVDMA24364-B1/B2-L
• Temperatura otoczenia-10 °C ... 60 °C
• Energia uderzenia w pozycjach końcowych0.4 J
• Długość amortyzacji4 mm
• Maks. siła Fy300 N
• Maks. siła Fz300 N
• Maks. moment Mx2.8 Nm
• Maks. moment My2 Nm
• Maks. moment Mz2 Nm
• Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wycofanie45 N
• Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), przy wysuwie60 N
• Ruchoma masa własna99.8 g
• Waga produktu191.6 g
• Typ mocowaniaPrzy pomocy otworów przelotowych
• Przyłącze pneumatyczneM5
• Informacja o materiałachZgodność z dyrektywą RoHS
• Materiał pokrywyStop aluminium do przeróbki plastycznej
• Materiał uszczelnieńHNBR
• Materiał prowadnicyPOMTPE-Estal wysokostopowa
• Materiał obudowyStop aluminium do przeróbki plastycznej
• Materiał tłoczyskaNierdzewna stal stopowa
