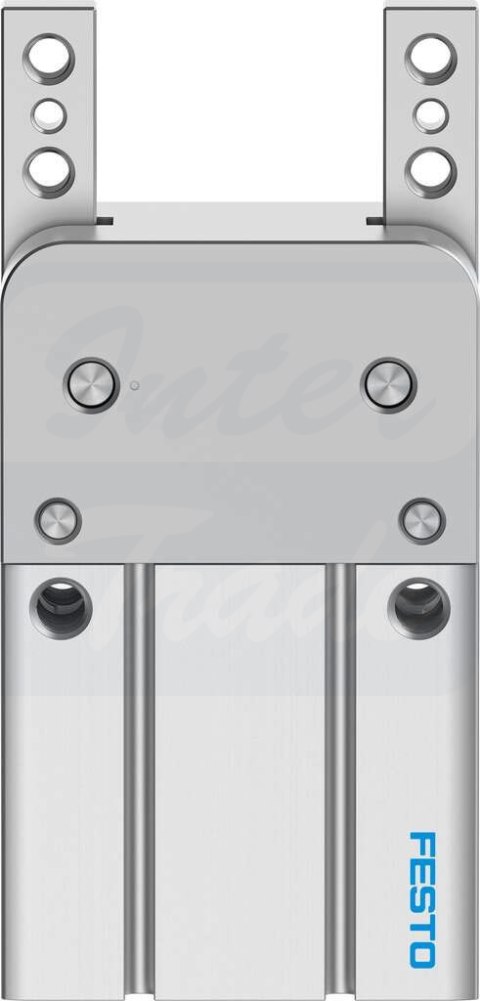

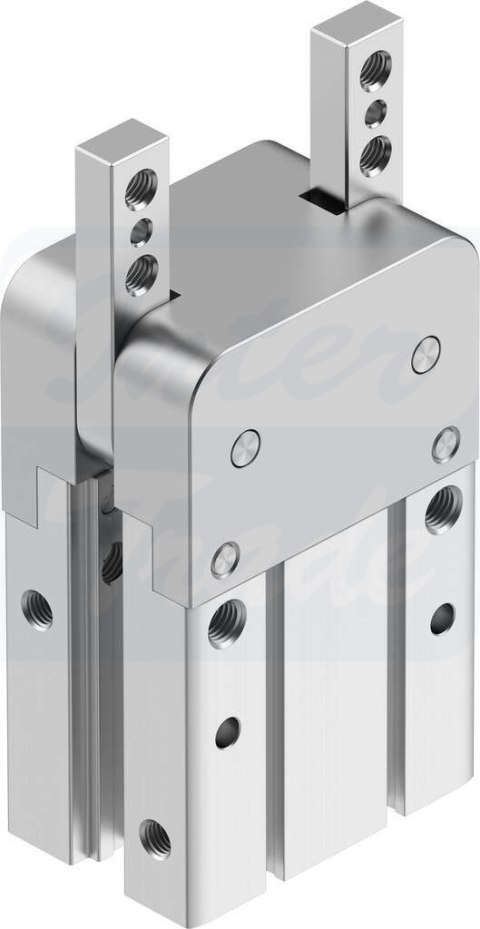

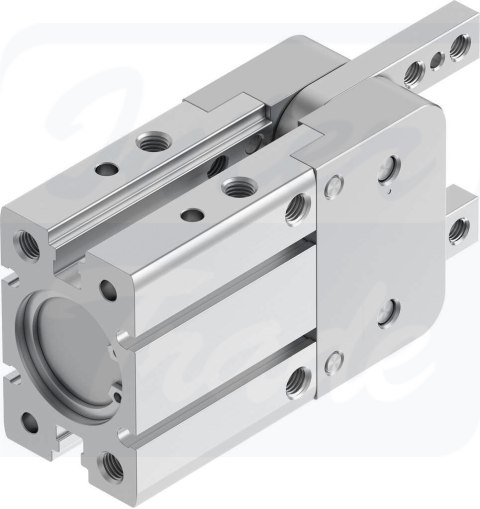

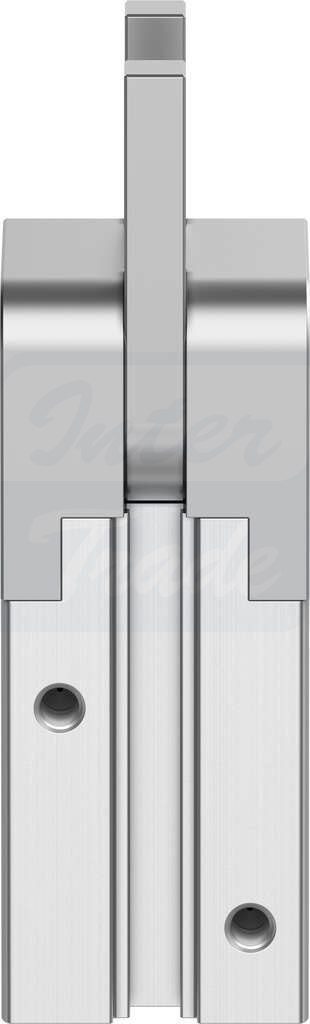

• [DHWC-25-A] {8128136} Chwytak kątowy

Kod producenta: DHWC-25-A

Chwytak kątowy

1903.74
szt. Do przechowalni
Ilość w opakowaniu 1 szt.
Standarowo, wysyłka w ciągu 3 dni
Cena przesyłki 0
Kurier 0
Odbiór osobisty 0
Dostępność Dostępność wymaga potwierdzenia
Strona główna producenta
Kod cyfrowy 8128136
GTIN GTIN 4052568567880

Zamówienie telefoniczne: +48 882 650 149

Zostaw telefon
  • Wielkość25
  • Maks. zamienność0.2 mm
  • Maks. kąt otwarcia30 deg
  • Symetria obrotowa0.2 mm
  • Dokładność powtarzalności chwytaka0.1 mm
  • Liczba szczęk chwytaka2
  • Typ napędupneumatyczny
  • Pozycja montażudowolny
  • Sposób działaniadwustronnego działania
  • Funkcja chwytakaWspornik
  • Zabezpieczenie siły chwytaniabrak
  • KonstrukcjaKierunek przyłączenia z bokuwymuszony przebieg ruchu
  • Sygnalizacja położeniado wyłącznika zbliżeniowego
  • Symbol00991894
  • Ciśnienie robocze0.1 MPa ... 0.8 MPa
  • Ciśnienie robocze1 bar ... 8 bar
  • Ciśnienie robocze14.5 psi ... 116 psi
  • Maks. częstotliwość robocza chwytaka2 Hz
  • Min. czas otwarcia przy 0,6 MPa (6 bar, 87 psi)38 ms
  • Min. czas zamykania przy 0,6 MPa (6 bar, 87 psi)50 ms
  • Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
  • Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
  • Klasa ochrony przeciwkorozyjnej0 - Brak obciążenia korozyjnego
  • Zgodność z LABSVDMA24364-B2-L
  • Temperatura otoczenia-10 °C ... 60 °C
  • Całkowity moment chwytania przy 0,6 MPa (6 bar, 87 psi), otwarcie322.6 Ncm
  • Całkowity moment chwytania przy 0,6 MPa (6 bar, 87 psi), zamykanie265.1 Ncm
  • Masowy moment bezwładności1.083 kgcm²
  • Maks. siła na szczękach chwytaka Fz, statyczna140 N
  • Maks. moment na szczęce chwytaka Mx, statyczny2.2 Nm
  • Maks. moment na szczęce chwytaka My statyczny2.2 Nm
  • Maks. moment na szczęce chwytaka Mz statyczny2.2 Nm
  • Waga produktu362 g
  • Typ mocowaniaMocowanie bezpośrednie przez otwór przelotowyMontaż bezpośredni przy pomocy gwintuz otworem przelotowym i kołkiem pasowanymprzy pomocy gwintu wew. i kołka pasowanegoopcjonalnie:
  • Przyłącze pneumatyczneM5
  • Informacja o materiałachZgodność z dyrektywą RoHS
  • Materiał zaślepkiStop aluminium, anodowany
  • Materiał obudowyStop aluminium, anodowany
  • Materiał szczęk chwytakaStal wysokostopowa
