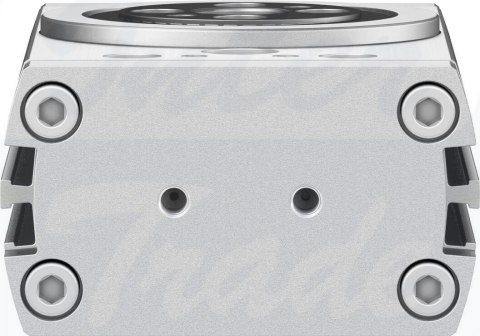

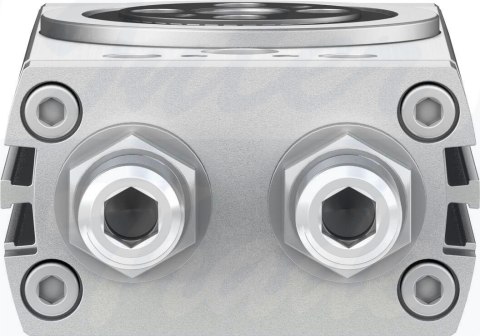

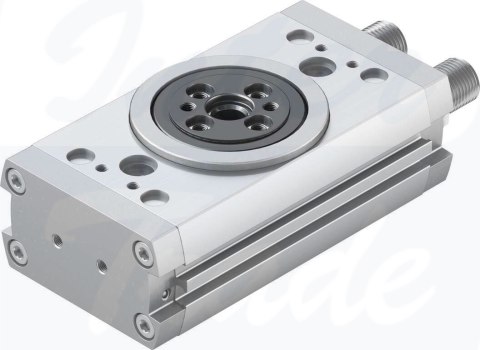

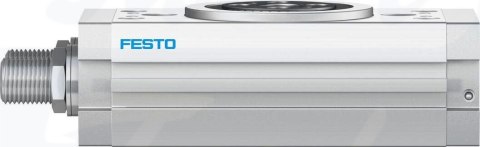

[DRRD-25-180-FH-PA] {1359980} Napęd wahadłowy

• Wielkość25
• Kąt amortyzacji33 deg
• Zakres ustawiania kąta obrotu z obu stron+10 /-100 stopni
• Kąt obrotu180 deg
• Amortyzacjaelastyczne pierścienie/płytki amortyzujące z obu stron
• Pozycja montażudowolny
• KonstrukcjaZębatka/zębnik
• Sygnalizacja położeniado wyłącznika zbliżeniowego
• Symbol00991265
• Ciśnienie robocze0.3 MPa ... 0.8 MPa
• Ciśnienie robocze3 bar ... 8 bar
• Sposób działaniadwustronnego działania
• Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
• Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
• Zgodność z LABSVDMA24364-strefa III
• Temperatura otoczenia-10 °C ... 60 °C
• Teoretyczny moment obrotowy przy 0,6 MPa (6 bar, 87 psi)5.15 Nm
• Dopuszczalny masowy moment bezwładności0.09 kgm²
• Waga produktu1349 g
• Typ mocowaniaPrzy pomocy otworów przelotowychPrzy pomocy gwintu wewnętrznegoopcjonalnie:
• Przyłącze pneumatyczneM5
• Informacja o materiałachZgodność z dyrektywą RoHS
• Materiał wałka napęduStal odpuszczona
• Materiał pokrywyStop aluminium do przeróbki plastycznejanodowany
• Materiał uszczelnieńNBRTPE-U(PU)
• Materiał obudowyStop aluminium do przeróbki plastycznejgładko anodowane
