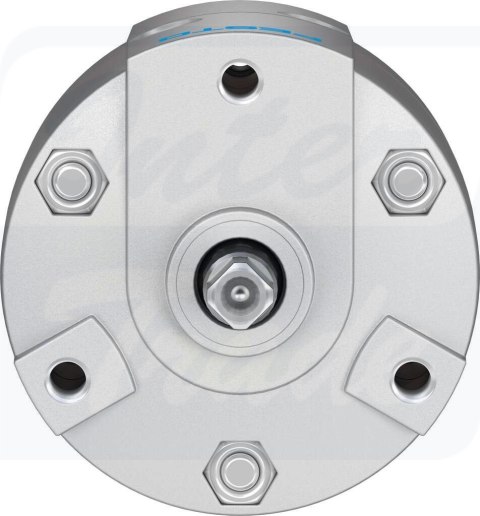

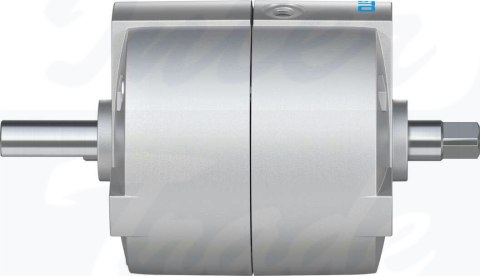

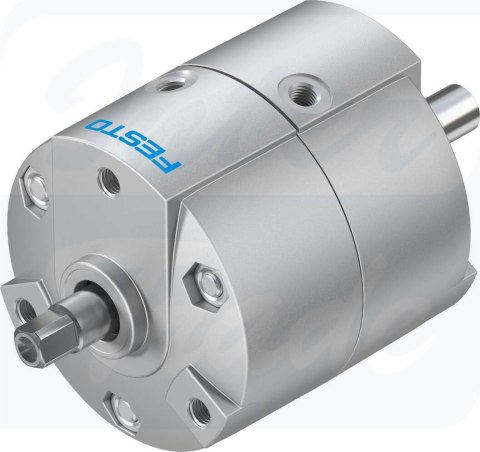

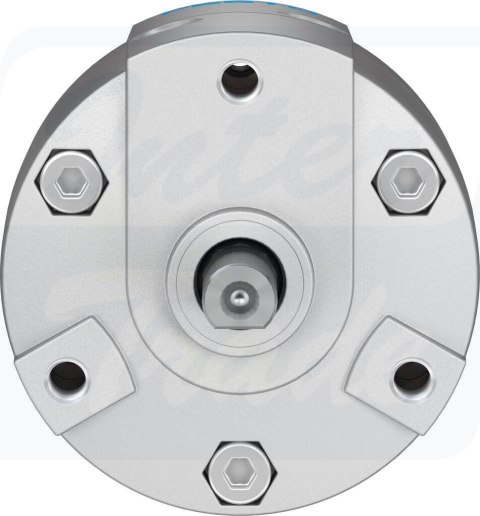

[DRVS-16-180-P-EX4] {2536491} Napęd wahadłowy

• Wielkość16
• Kąt amortyzacji0.5 deg
• Kąt obrotu0 deg ... 180 deg
• Amortyzacjaelastyczne pierścienie/płytki amortyzujące z obu stron
• Pozycja montażudowolny
• Sposób działaniadwustronnego działania
• KonstrukcjaTłok łopatkowy
• Sygnalizacja położeniado wyłącznika zbliżeniowego
• Symbol00991265
• WariantyWałek prosty
• Ciśnienie robocze0.25 MPa ... 0.8 MPa
• Ciśnienie robocze2.5 bar ... 8 bar
• Maks. częstotliwość obrotowa przy 0,6 MPa (6 bar, 87 psi)3 Hz
• Znak CE (patrz deklaracja zgodności)zgodność z dyrektywą UE dot. ochrony przeciwwybuchowej (ATEX)
• Znak UKCA (patrz deklaracja zgodności)wg przepisów UK EX
• Certyfikacja w zakresie ochrony przeciwwybuchowej Ex poza UEEPL Db (GB)EPL Gb (GB)
• Ochrona przeciwwybuchowaZone 1 (ATEX)Zone 2 (ATEX)Zone 21 (ATEX)Zone 22 (ATEX)
• ATEX-Kategoria: gazII 2G
• ATEX-Kategoria: pyłII 2D
• Rodzaj zabezpieczenia przed zapłonem dla gazuEx h IIC T4 Gb X
• Ex-Rodzaj ochrony przed zapłonem pyłówEx h IIIC T120°C Db X
• Ochrona przeciwwybuchowa Ex— temperatura otoczenia0°C <= Ta <= +60°C</span>
• Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
• Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
• Klasa ochrony przeciwkorozyjnej1 - niskie obciążenie korozyjne
• Zgodność z LABSVDMA24364-B2-L
• Temperatura otoczenia0 °C ... 60 °C
• Maks. siła osiowa25 N
• Maks. siła promieniowa30 N
• Teoretyczny moment obrotowy przy 0,6 MPa (6 bar, 87 psi)2 Nm
• Dopuszczalny masowy moment bezwładności0.01 kgm²
• Waga produktu270 g
• Typ mocowaniaPrzy pomocy gwintu wewnętrznego
• Przyłącze pneumatyczneM5
• Informacja o materiałachZgodność z dyrektywą RoHS
• Materiał wałka napęduStal niklowana
• Materiał uszczelnieńTPE-U(PU)
• Materiał obudowyOdlew ciśnieniowy aluminium, lakierowany
