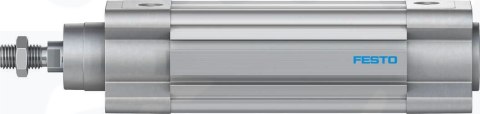

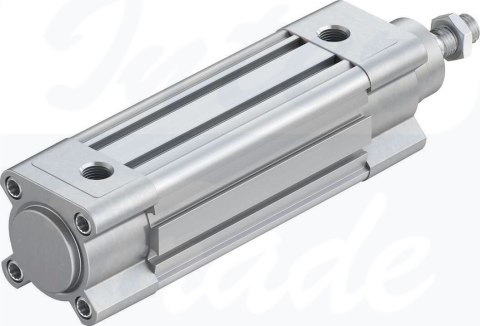

[DSBC-40-80-D3-PPSA-N3] {3660766} Siłownik znormalizowany

• Skok80 mm
• Ø tłoka40 mm
• Gwint na tłoczyskuM12x1,25
• Amortyzacjasamonastawna amortyzacja pneumatyczna w położeniu końcowym
• Pozycja montażudowolny
• Spełnia normęISO 15552
• Zakończenie tłoczyskaGwint zewnętrzny
• KonstrukcjaTłokTłoczyskoKorpus z profilu aluminiowego
• Sygnalizacja położeniado wyłącznika zbliżeniowego
• Symbol00992970
• WariantyJednostronne tłoczysko
• Ciśnienie robocze0.06 MPa ... 1.2 MPa
• Ciśnienie robocze0.6 bar ... 12 bar

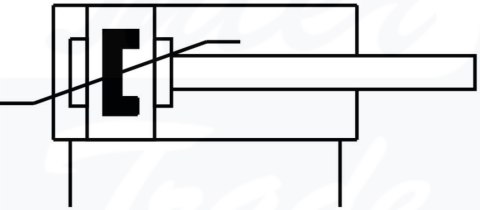

• Sposób działaniadwustronnego działania
• Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
• Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
• Klasa ochrony przeciwkorozyjnej2 - średnie obciążenie korozyjne
• Zgodność z LABSVDMA24364-B1/B2-L
• Temperatura otoczenia-20 °C ... 80 °C
• Energia uderzenia w pozycjach końcowych0.7 J
• Długość amortyzacji19 mm
• Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wycofanie633 N
• Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), przy wysuwie754 N
• Ruchoma masa przy skoku 0 mm205 g
• Dodatkowa poruszana masa na 10 mm skoku16 g
• Masa podstawowa przy 0 mm skoku740 g
• Dodatkowa masa na 10 mm skoku37 g
• Typ mocowaniaPrzy pomocy gwintu wewnętrznegoPrzy pomocy osprzętuopcjonalnie:
• Przyłącze pneumatyczneG1/4
• Informacja o materiałachZgodność z dyrektywą RoHS
• Materiał pokrywyAluminiowy odlew ciśnieniowy, powlekany
• Materiał uszczelnienia tłokaTPE-U(PU)
• Materiał tłokaStop aluminium do przeróbki plastycznej
• Materiał tłoczyskaStal wysokostopowa
• Materiał uszczelnienia-zgarniacza tłoczyskaTPE-U(PU)
• Materiał uszczelnienia zderzakowegoTPE-U(PU)
• Materiał tłoka buforowegoPOM
• Materiał rury siłownikaStop aluminium, anodowany na gładko
• Materiał nakrętkiStal ocynkowana
• Materiał łożyskaPolioksymetylen
• Materiał śrub kołnierzowychStal ocynkowana
