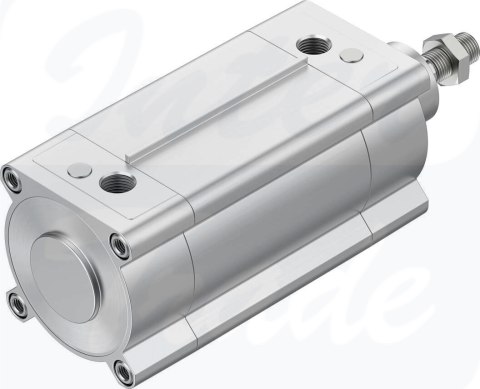

[DSBF-C-100-500-PPSA-N3-R] {1782834} Siłownik znormalizowany

• Skok500 mm
• Ø tłoka100 mm
• Gwint na tłoczyskuM20X1,5
• Amortyzacjasamonastawna amortyzacja pneumatyczna w położeniu końcowym
• Pozycja montażudowolny
• Spełnia normęISO 15552
• Zakończenie tłoczyskaGwint zewnętrzny
• KonstrukcjaTłokTłoczyskoKorpus z profilu aluminiowego
• Sygnalizacja położeniado wyłącznika zbliżeniowego
• Symbol00992970
• Ciśnienie robocze0.04 MPa ... 1.2 MPa
• Ciśnienie robocze0.4 bar ... 12 bar
• Sposób działaniadwustronnego działania
• Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
• Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
• Klasa ochrony przeciwkorozyjnej3 - high corrosion stress
• Zgodność z LABSVDMA24364-B2-L
• Temperatura otoczenia-20 °C ... 80 °C
• Energia uderzenia w pozycjach końcowych2.5 J
• Długość amortyzacji31 mm
• Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wycofanie4418 N
• Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), przy wysuwie4712 N
• Przenoszona masa2995 g
• Ruchoma masa przy skoku 0 mm1045 g
• Dodatkowa poruszana masa na 10 mm skoku39 g
• Waga produktu9851 g
• Masa podstawowa przy 0 mm skoku4551 g
• Dodatkowa masa na 10 mm skoku106 g
• Typ mocowaniaPrzy pomocy gwintu wewnętrznegoPrzy pomocy osprzętuopcjonalnie:
• Przyłącze pneumatyczneG1/2
• Informacja o materiałachZgodność z dyrektywą RoHS
• Materiał pokrywyAluminiowy odlew ciśnieniowy, powlekany
• Materiał uszczelnienia tłokaTPE-U(PU)
• Materiał tłokaStop aluminium do przeróbki plastycznej
• Materiał tłoczyskaNierdzewna stal stopowa
• Materiał uszczelnienia-zgarniacza tłoczyskaTPE-U(PU)
• Materiał uszczelnienia zderzakowegoTPE-U(PU)
• Materiał tłoka buforowegoPOM
• Materiał rury siłownikaStop aluminium, anodowany
• Materiał nakrętkiNierdzewna stal stopowa
• Materiał łożyskaPolioksymetylen
• Materiał śrub kołnierzowychStal ocynkowana
