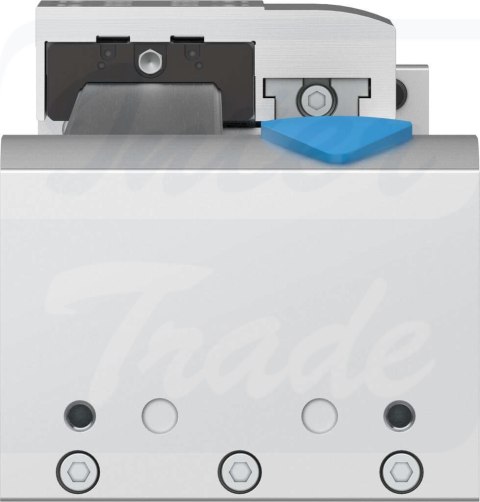

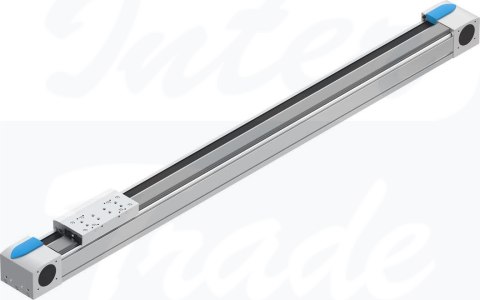

• [EGC-120-1200-TB-KF-0H-GK] {3013369} Napęd z paskiem zębatym

Kod producenta: EGC-120-1200-TB-KF-0H-GK

Napęd z paskiem zębatym

13982.81
szt. Do przechowalni
Ilość w opakowaniu 1 szt.
Standarowo, wysyłka w ciągu 3 dni
Cena przesyłki 0
Kurier 0
Odbiór osobisty 0
Dostępność Dostępność wymaga potwierdzenia
Strona główna producenta
Kod cyfrowy 3013369
GTIN GTIN 4052568268268

Zamówienie telefoniczne: +48 882 650 149

Zostaw telefon
  • Średnica efektywna koła zębatego napędu39.79 mm
  • Skok roboczy1200 mm
  • Wielkość120
  • Rezerwa skoku0 mm
  • Wydłużenie paska zębatego0.13 %
  • Podziałka paska zębatego5 mm
  • Pozycja montażudowolny
  • ProwadnicaProwadnica z łożyskami kulkowymi w obiegu zamkniętym
  • KonstrukcjaElektromechaniczna oś liniowaz paskiem zębatym
  • Typ silnikaSilnik skokowySilnik serwo
  • Symbol00991212
  • Maks. przyspieszenie50 m/s²
  • Maks. prędkość5 m/s
  • Powtarzalność±0,08 mm
  • Czas pracy ciągłej100%
  • Zgodność z LABSVDMA24364-strefa III
  • Stopień ochronyIP40
  • Temperatura otoczenia-10 °C ... 60 °C
  • Geometryczne momenty bezwładności powierzchni 2 stopnia Ix4620000 mm⁴
  • Geometryczne momenty bezwładności powierzchni 2 stopnia Iy5650000 mm⁴
  • Maks. siła Fy6890 N
  • Maks. siła Fz6890 N
  • Maks. opór przesuwu na biegu jałowym70 N
  • Maks. moment Mx144 Nm
  • Maks. siła posuwu Fx800 N
  • Skrętny moment bezwładności It2680000 mm⁴
  • Masowy moment bezwładności JH na metr skoku0.93 kgcm²
  • Masowy moment bezwładności JL na kg obciążenia efektywnego3.96 kgcm²
  • Stała posuwu125 mm/U
  • Materiał pokrywy tylnejStop aluminium do przeróbki plastycznejanodowany
  • Materiał profiluStop aluminium do przeróbki plastycznejanodowany
  • Informacja o materiałachZgodność z dyrektywą RoHS
  • Materiał pokrywy napęduStop aluminium do przeróbki plastycznejanodowany
  • Materiał prowadnicy wózkaStal
  • Materiał prowadnicyStal
  • Materiał koła pasowegoStal wysokostopowa nierdzewna
  • Materiał wózkaStop aluminium do przeróbki plastycznejanodowany
  • Materiał elementu mocującego pasek zębatyOdlew ze stali szlachetnej
  • Materiał paska zębategoPolichloropren z włóknem szklanym i powłoką nylonową
