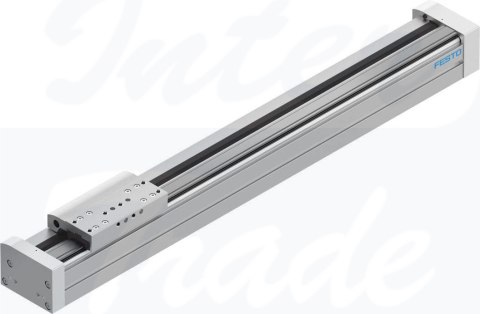

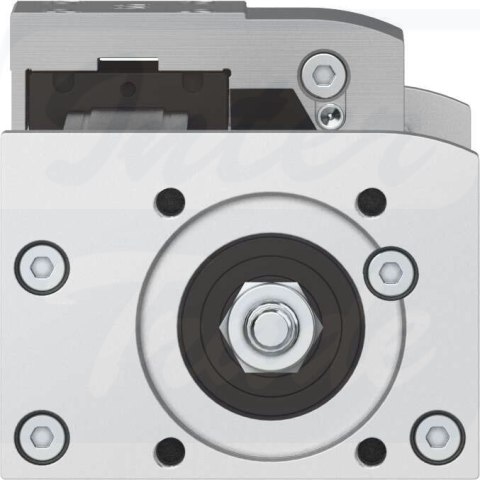

[EGC-70-400-BS-10P-KF-0H-ML-GK] {3013391} Napęd ze śrubą

• Skok roboczy400 mm
• Wielkość70
• Rezerwa skoku0 mm
• Średnica śruby12 mm
• Skok śruby10 mm/U
• Pozycja montażudowolny
• ProwadnicaProwadnica z łożyskami kulkowymi w obiegu zamkniętym
• KonstrukcjaElektromechaniczna oś liniowaze śrubą pociągową toczną
• Typ silnikaSilnik skokowySilnik serwo
• Typ śrubyŚruba pociągowa toczna
• Symbol00991211
• Maks. przyspieszenie15 m/s²
• Maks. prędkość0.5 m/s ... 0.75 m/s
• Powtarzalność±0,02 mm
• Czas pracy ciągłej100%
• Zgodność z LABSVDMA24364-B2-L
• Stopień ochronyIP40
• Temperatura otoczenia-10 °C ... 60 °C
• Geometryczne momenty bezwładności powierzchni 2 stopnia Ix419000 mm⁴
• Geometryczne momenty bezwładności powierzchni 2 stopnia Iy578000 mm⁴
• Geometryczne momenty bezwładności powierzchni 2 stopnia Iz419000 mm⁴
• Maks. siła Fy1850 N
• Maks. siła Fz1850 N
• Maks. moment Mx16 Nm
• Maks. siła promieniowa na wałku napędowym220 N
• Maks. siła posuwu Fx400 N
• Skrętny moment bezwładności It88000 mm⁴
• Masowy moment bezwładności JH na metr skoku0.142 kgcm²
• Stała posuwu10 mm/U
• Materiał pokrywy tylnejStop aluminium do przeróbki plastycznejanodowany
• Materiał zabieraka bezmomentowegoStop aluminium do przeróbki plastycznejanodowany
• Materiał profiluStop aluminium do przeróbki plastycznejanodowany
• Informacja o materiałachZgodność z dyrektywą RoHS
• Materiał pokrywy napęduStop aluminium do przeróbki plastycznejanodowany
• Materiał prowadnicy wózkaStal
• Materiał prowadnicyStal
• Materiał wózkaStop aluminium do przeróbki plastycznejanodowany
• Materiał nakrętki pociągowejStal
• Materiał wrzecionaStal
