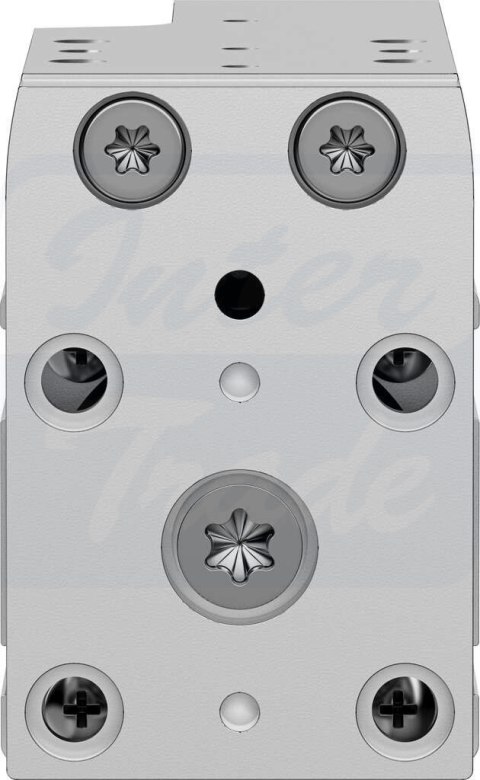

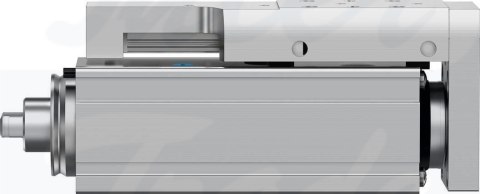

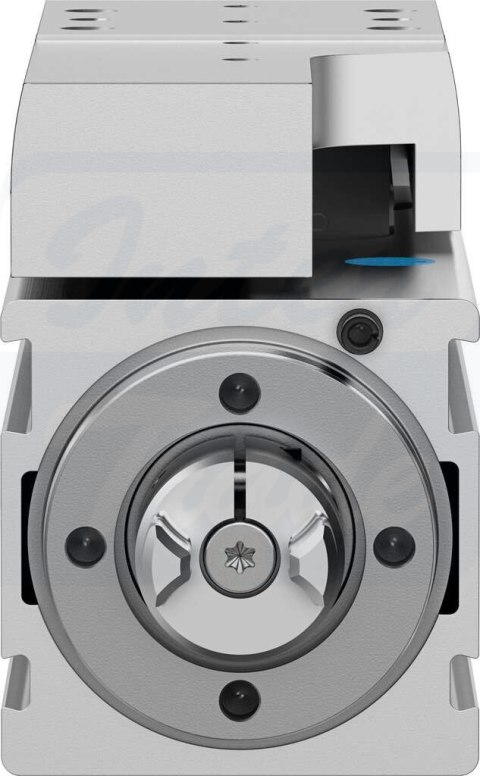

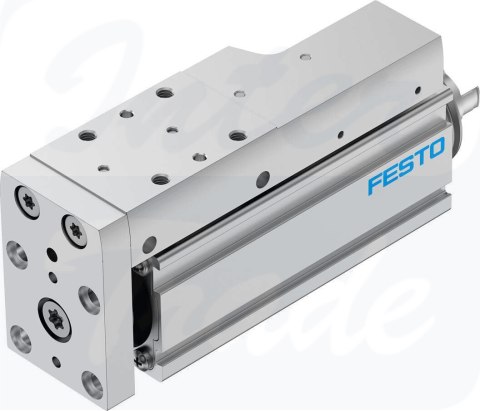

• [EGSC-BS-KF-25-25-6P] {8048310} Jednostka mini

Kod producenta: EGSC-BS-KF-25-25-6P

Jednostka mini

3172.13
szt. Do przechowalni
Ilość w opakowaniu 1 szt.
Standarowo, wysyłka w ciągu 3 dni
Cena przesyłki 0
Kurier 0
Odbiór osobisty 0
Dostępność Dostępność wymaga potwierdzenia
Strona główna producenta
Kod cyfrowy 8048310
GTIN GTIN 4052568295059

Zamówienie telefoniczne: +48 882 650 149

Zostaw telefon
  • Skok roboczy25 mm
  • Wielkość25
  • Rezerwa skoku0 mm
  • Luz cofania150 µm
  • Średnica śruby6 mm
  • Skok śruby6 mm/U
  • Pozycja montażudowolny
  • ProwadnicaProwadnica z łożyskami kulkowymi w obiegu zamkniętym
  • KonstrukcjaElektryczna jednostka miniz napędem śrubowo-kulkowym
  • Typ silnikaSilnik skokowySilnik serwo
  • HomingTwardy zderzak - blok dodatniBlok ograniczników stałych - ujemnyCzujnik odniesienia
  • Typ śrubyŚruba pociągowa toczna
  • Symbol00992069
  • Sygnalizacja położeniado wyłącznika zbliżeniowego
  • Maks. przyspieszenie15 m/s²
  • Maks. prędkość0.4 m/s
  • Powtarzalność±0,015 mm
  • Czas pracy ciągłej100%
  • Klasa ochrony przeciwkorozyjnej0 - Brak obciążenia korozyjnego
  • Zgodność z LABSVDMA24364-strefa III
  • Przydatność do produkcji akumulatorów litowo-jonowychNie wolno stosować metali, w których zawartość miedzi, cynku lub niklu przekracza 1% masy. Wyjątkiem są nikiel w stali, powierzchnie niklowane chemicznie, płytki drukowane, kable, złącza elektryczne i cewki
  • Klasa CleanroomKlasa 9 wg ISO 14644-1
  • Poziom ciśnienia akustycznego50 dB(A)
  • Stopień ochronyIP40
  • Temperatura otoczenia0 °C ... 50 °C
  • Łożysko stałe, nośność podstawowa dynamiczna2810 N
  • Nośność dynamiczna prowadnicy liniowej1310 N
  • Nośność dynamiczna napędu z śrubą kulową1700 N
  • Maks. siła Fy669 N
  • Maks. siła Fz669 N
  • Maks. moment Mx2 Nm
  • Maks. moment My2.1 Nm
  • Maks. moment Mz2.1 Nm
  • Maks. siła promieniowa na wałku napędowym30 N
  • Maks. siła posuwu Fx20 N
  • Orientacyjna wartość efektywnego obciążenia, w poziomie2 kg
  • Wartość odniesienia, obciążenie użytkowe, w pionie2 kg
  • Statyczna nośność napędu z śrubą toczną2600 N
  • Nośność statyczna prowadnicy liniowej2440 N
  • Masowy moment bezwładności JH na metr skoku0.01507 kgcm²
  • Masowy moment bezwładności JL na kg obciążenia efektywnego0.00912 kgcm²
  • Masowy moment bezwładności JO0.00144 kgcm²
  • Stała posuwu6 mm/U
  • Nośność statyczna podpory stałej1340 N
  • Wartość odniesienia, wydajność5000 km
  • Interwał konserwacjiSmarowanie na cały okres użytkowania
  • Ruchoma masa przy skoku 0 mm83 g
  • Dodatkowa poruszana masa na 10 mm skoku9 g
  • Waga produktu223 g
  • Masa podstawowa przy 0 mm skoku176 g
  • Dodatkowa masa na 10 mm skoku19 g
  • Typ mocowaniaPrzy pomocy gwintu wewnętrznegoz tulejką centrującąPrzy pomocy osprzętuZa pomocą kołka walcowego
  • Kod interfejsu, element wykonawczyV20
  • Informacja o materiałachZgodność z dyrektywą RoHS
  • Materiał prowadnicy wózkaStal łożyskowa
  • Materiał prowadnicyStal łożyskowa
  • Materiał obudowyStop aluminium, anodowany
  • Materiał płyty spinającejStop aluminium, anodowany
  • Materiał tłoczyskaNierdzewna stal stopowa
  • Materiał wózkaStop aluminium, anodowany
  • Materiał nakrętki pociągowejStal łożyskowa
  • Materiał wrzecionaStal łożyskowa
