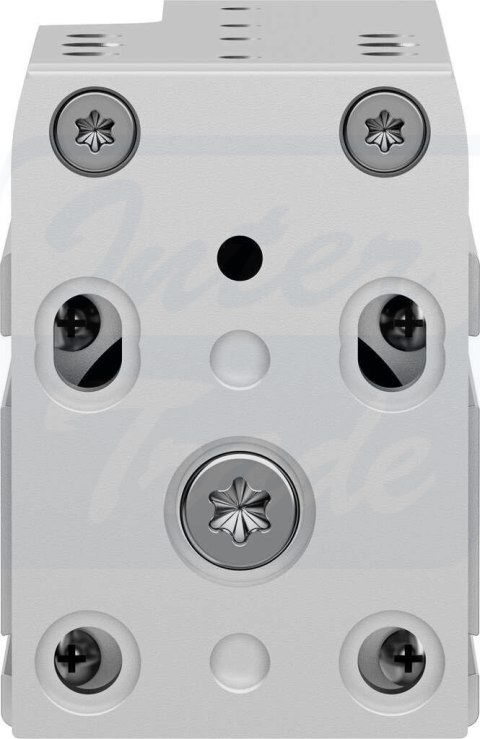

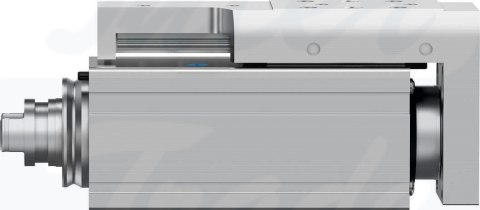

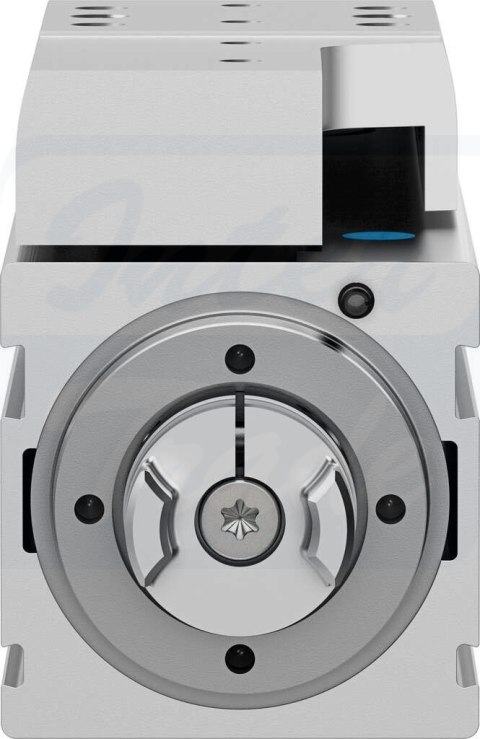

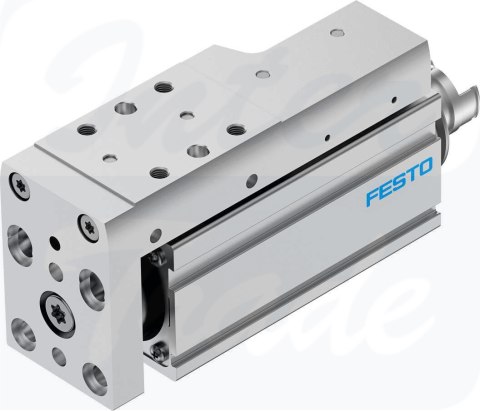

[EGSC-BS-KF-32-25-8P] {8048306} Jednostka mini

• Skok roboczy25 mm
• Wielkość32
• Rezerwa skoku0 mm
• Luz cofania150 µm
• Średnica śruby8 mm
• Skok śruby8 mm/U
• Pozycja montażudowolny
• ProwadnicaProwadnica z łożyskami kulkowymi w obiegu zamkniętym
• KonstrukcjaElektryczna jednostka miniz napędem śrubowo-kulkowym
• Typ silnikaSilnik skokowySilnik serwo
• HomingTwardy zderzak - blok dodatniBlok ograniczników stałych - ujemnyCzujnik odniesienia
• Typ śrubyŚruba pociągowa toczna
• Symbol00992069
• Sygnalizacja położeniado wyłącznika zbliżeniowego
• Maks. przyspieszenie15 m/s²
• Maks. prędkość0.5 m/s
• Powtarzalność±0,015 mm
• Czas pracy ciągłej100%
• Klasa ochrony przeciwkorozyjnej0 - Brak obciążenia korozyjnego
• Zgodność z LABSVDMA24364-strefa III
• Przydatność do produkcji akumulatorów litowo-jonowychNie wolno stosować metali, w których zawartość miedzi, cynku lub niklu przekracza 1% masy. Wyjątkiem są nikiel w stali, powierzchnie niklowane chemicznie, płytki drukowane, kable, złącza elektryczne i cewki
• Klasa CleanroomKlasa 9 wg ISO 14644-1
• Poziom ciśnienia akustycznego40 dB(A)
• Stopień ochronyIP40
• Temperatura otoczenia0 °C ... 50 °C
• Łożysko stałe, nośność podstawowa dynamiczna3795 N
• Nośność dynamiczna prowadnicy liniowej2135 N
• Nośność dynamiczna napędu z śrubą kulową2000 N
• Maks. siła Fy991 N
• Maks. siła Fz991 N
• Maks. moment Mx3.4 Nm
• Maks. moment My3.2 Nm
• Maks. moment Mz3.2 Nm
• Maks. siła promieniowa na wałku napędowym75 N
• Maks. siła posuwu Fx60 N
• Orientacyjna wartość efektywnego obciążenia, w poziomie6 kg
• Wartość odniesienia, obciążenie użytkowe, w pionie6 kg
• Statyczna nośność napędu z śrubą toczną3700 N
• Nośność statyczna prowadnicy liniowej3880 N
• Masowy moment bezwładności JH na metr skoku0.04477 kgcm²
• Masowy moment bezwładności JL na kg obciążenia efektywnego0.01621 kgcm²
• Masowy moment bezwładności JO0.00668 kgcm²
• Stała posuwu8 mm/U
• Nośność statyczna podpory stałej1792 N
• Wartość odniesienia, wydajność5000 km
• Interwał konserwacjiSmarowanie na cały okres użytkowania
• Ruchoma masa przy skoku 0 mm149 g
• Dodatkowa poruszana masa na 10 mm skoku12 g
• Waga produktu406 g
• Masa podstawowa przy 0 mm skoku331 g
• Dodatkowa masa na 10 mm skoku30 g
• Typ mocowaniaPrzy pomocy gwintu wewnętrznegoz tulejką centrującąPrzy pomocy osprzętuZa pomocą kołka walcowego
• Kod interfejsu, element wykonawczyV25
• Informacja o materiałachZgodność z dyrektywą RoHS
• Materiał prowadnicy wózkaStal łożyskowa
• Materiał prowadnicyStal łożyskowa
• Materiał obudowyStop aluminium, anodowany
• Materiał płyty spinającejStop aluminium do przeróbki plastycznej
• Materiał tłoczyskaNierdzewna stal stopowa
• Materiał wózkaStop aluminium, anodowany
• Materiał nakrętki pociągowejStal łożyskowa
• Materiał wrzecionaStal łożyskowa
