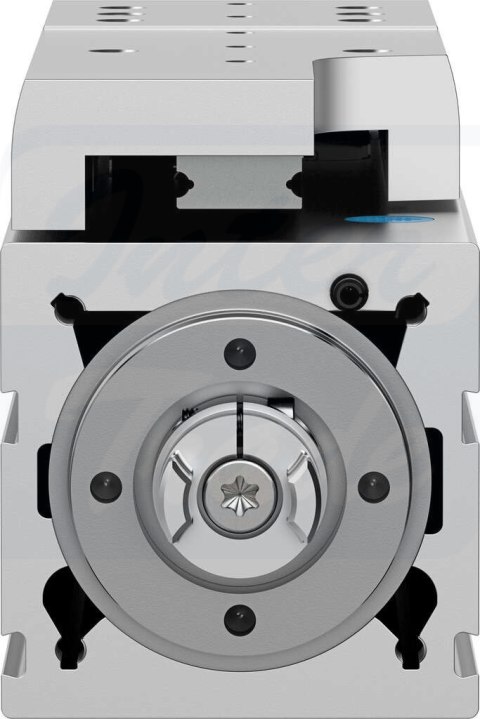

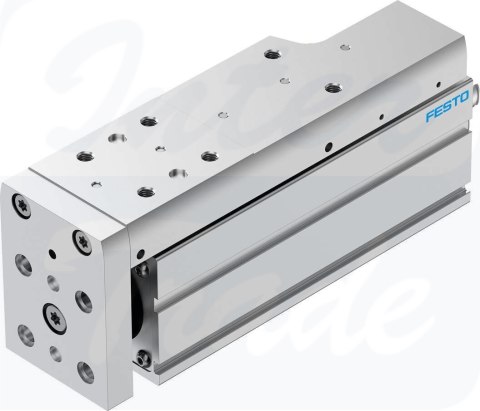

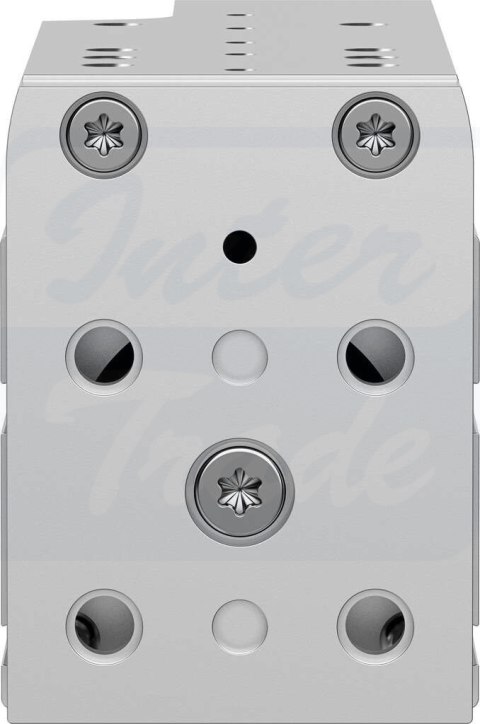

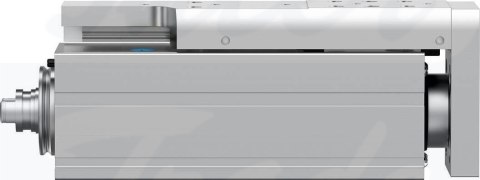

[EGSC-BS-KF-45-75-10P] {8048302} Jednostka mini

• Skok roboczy75 mm
• Wielkość45
• Rezerwa skoku0 mm
• Luz cofania150 µm
• Średnica śruby10 mm
• Skok śruby10 mm/U
• Pozycja montażudowolny
• ProwadnicaProwadnica z łożyskami kulkowymi w obiegu zamkniętym
• KonstrukcjaElektryczna jednostka miniz napędem śrubowo-kulkowym
• Typ silnikaSilnik skokowySilnik serwo
• HomingTwardy zderzak - blok dodatniBlok ograniczników stałych - ujemnyCzujnik odniesienia
• Typ śrubyŚruba pociągowa toczna
• Symbol00992069
• Sygnalizacja położeniado wyłącznika zbliżeniowego
• Maks. przyspieszenie15 m/s²
• Maks. prędkość0.6 m/s
• Powtarzalność±0,015 mm
• Czas pracy ciągłej100%
• Klasa ochrony przeciwkorozyjnej0 - Brak obciążenia korozyjnego
• Zgodność z LABSVDMA24364-strefa III
• Przydatność do produkcji akumulatorów litowo-jonowychNie wolno stosować metali, w których zawartość miedzi, cynku lub niklu przekracza 1% masy. Wyjątkiem są nikiel w stali, powierzchnie niklowane chemicznie, płytki drukowane, kable, złącza elektryczne i cewki
• Klasa CleanroomKlasa 9 wg ISO 14644-1
• Poziom ciśnienia akustycznego50 dB(A)
• Stopień ochronyIP40
• Temperatura otoczenia0 °C ... 50 °C
• Łożysko stałe, nośność podstawowa dynamiczna7413 N
• Nośność dynamiczna prowadnicy liniowej3240 N
• Nośność dynamiczna napędu z śrubą kulową3200 N
• Maks. siła Fy1314 N
• Maks. siła Fz1314 N
• Maks. moment Mx8.1 Nm
• Maks. moment My7 Nm
• Maks. moment Mz7 Nm
• Maks. siła promieniowa na wałku napędowym180 N
• Maks. siła posuwu Fx120 N
• Orientacyjna wartość efektywnego obciążenia, w poziomie12 kg
• Wartość odniesienia, obciążenie użytkowe, w pionie12 kg
• Statyczna nośność napędu z śrubą toczną5900 N
• Nośność statyczna prowadnicy liniowej5630 N
• Masowy moment bezwładności JH na metr skoku0.13609 kgcm²
• Masowy moment bezwładności JL na kg obciążenia efektywnego0.02533 kgcm²
• Masowy moment bezwładności JO0.01363 kgcm²
• Stała posuwu10 mm/U
• Nośność statyczna podpory stałej3966 N
• Wartość odniesienia, wydajność5000 km
• Interwał konserwacjiSmarowanie na cały okres użytkowania
• Ruchoma masa przy skoku 0 mm212 g
• Dodatkowa poruszana masa na 10 mm skoku30 g
• Waga produktu1079 g
• Masa podstawowa przy 0 mm skoku608 g
• Dodatkowa masa na 10 mm skoku63 g
• Typ mocowaniaPrzy pomocy gwintu wewnętrznegoz tulejką centrującąPrzy pomocy osprzętuZa pomocą kołka walcowego
• Kod interfejsu, element wykonawczyV32
• Informacja o materiałachZgodność z dyrektywą RoHS
• Materiał prowadnicy wózkaStal łożyskowa
• Materiał prowadnicyStal łożyskowa
• Materiał obudowyStop aluminium, anodowany
• Materiał płyty spinającejStop aluminium, anodowany
• Materiał tłoczyskaNierdzewna stal stopowa
• Materiał wózkaStop aluminium, anodowany
• Materiał nakrętki pociągowejStal łożyskowa
• Materiał wrzecionaStal łożyskowa
