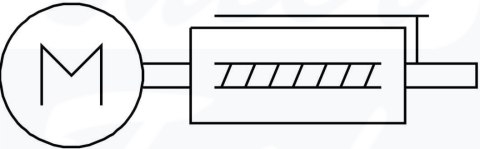

• [EGSL-BS-45-100-10P] {559335} Jednostka mini

Kod producenta: EGSL-BS-45-100-10P

Jednostka mini

9185.71
szt. Do przechowalni
Ilość w opakowaniu 1 szt.
Standarowo, wysyłka w ciągu 3 dni
Cena przesyłki 0
Kurier 0
Odbiór osobisty 0
Dostępność Dostępność wymaga potwierdzenia
Strona główna producenta
Kod cyfrowy 559335
GTIN GTIN 4052568206116

Zamówienie telefoniczne: +48 882 650 149

Zostaw telefon
  • Skok roboczy100 mm
  • Wielkość45
  • Równoległość ruchu w osi z0.04 mm
  • Równoległość0.05 mm
  • Luz cofania50 µm
  • Średnica śruby10 mm
  • Skok śruby10 mm/U
  • Pozycja montażudowolny
  • ProwadnicaProwadnica na łożyskach kulkowych z koszykiem
  • KonstrukcjaElektryczna jednostka miniProwadnicaz napędem śrubowo-kulkowym
  • Typ silnikaSilnik skokowySilnik serwo
  • Typ śrubyŚruba pociągowa toczna
  • Symbol00992069
  • Sygnalizacja położeniado wyłącznika zbliżeniowego
  • Maks. przyspieszenie25 m/s²
  • Maks. prędkość1 m/s
  • Powtarzalność±0,015 mm
  • Czas pracy ciągłej100%
  • Klasa ochrony przeciwkorozyjnej0 - Brak obciążenia korozyjnego
  • Zgodność z LABSVDMA24364-strefa III
  • Poziom ciśnienia akustycznego60 dB(A)
  • Stopień ochronyIP40
  • Temperatura otoczenia0 °C ... 60 °C
  • Ciągła siła posuwu100 N
  • Maks. moment napędowy0.51 Nm
  • Maks. siła Fy631 N
  • Maks. siła Fz631 N
  • Maks. moment Mx18.6 Nm
  • Maks. moment My16.3 Nm
  • Maks. moment Mz16.3 Nm
  • Maks. siła promieniowa na wałku napędowym120 N
  • Maks. siła posuwu Fx150 N
  • Napędowy moment obrotowy bez obciążenia0.08 Nm
  • Orientacyjna wartość efektywnego obciążenia, w poziomie6 kg
  • Wartość odniesienia, obciążenie użytkowe, w pionie6 kg
  • Masowy moment bezwładności JL na kg obciążenia efektywnego0.0253 kgcm²
  • Masowy moment bezwładności JO0.0614 kgcm²
  • Stała posuwu10 mm/U
  • Interwał konserwacjiSmarowanie na cały okres użytkowania
  • Ruchoma masa własna670 g
  • Waga produktu1570 g
  • Typ mocowaniaPrzy pomocy gwintu wewnętrznegoz tulejką centrującąPrzy pomocy osprzętu
  • Informacja o materiałachZgodność z dyrektywą RoHS
  • Materiał pokrywyOdlew z aluminiumlakierowany
  • Materiał prowadnicyStal łożyskowa
  • Materiał obudowyStop aluminium do przeróbki plastycznejanodowany
  • Materiał płyty spinającejStop aluminium do przeróbki plastycznejanodowany
  • Materiał nakrętki pociągowejStal łożyskowa
  • Materiał wrzecionaStal łożyskowa
