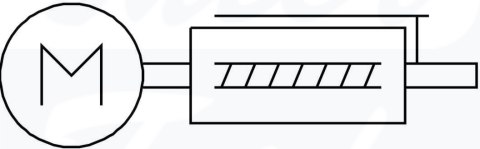

[EGSL-BS-45-200-10P] Jednostka mini

• Skok roboczy200 mm
• Wielkość45
• Równoległość ruchu w osi z0.08 mm
• Równoległość0.1 mm
• Luz cofania50 µm
• Średnica śruby10 mm
• Skok śruby10 mm/U
• Pozycja montażudowolny
• ProwadnicaProwadnica na łożyskach kulkowych z koszykiem
• KonstrukcjaElektryczna jednostka miniProwadnicaz napędem śrubowo-kulkowym
• Typ silnikaSilnik skokowySilnik serwo
• Typ śrubyŚruba pociągowa toczna
• Symbol00992069
• Sygnalizacja położeniado wyłącznika zbliżeniowego
• Maks. przyspieszenie25 m/s²
• Maks. prędkość1 m/s
• Powtarzalność±0,015 mm
• Czas pracy ciągłej100%
• Klasa ochrony przeciwkorozyjnej0 - Brak obciążenia korozyjnego
• Zgodność z LABSVDMA24364-strefa III
• Poziom ciśnienia akustycznego60 dB(A)
• Stopień ochronyIP40
• Temperatura otoczenia0 °C ... 60 °C
• Ciągła siła posuwu100 N
• Maks. moment napędowy0.51 Nm
• Maks. siła Fy291 N
• Maks. siła Fz291 N
• Maks. moment Mx14.3 Nm
• Maks. moment My12.3 Nm
• Maks. moment Mz12.3 Nm
• Maks. siła promieniowa na wałku napędowym120 N
• Maks. siła posuwu Fx150 N
• Napędowy moment obrotowy bez obciążenia0.08 Nm
• Orientacyjna wartość efektywnego obciążenia, w poziomie6 kg
• Wartość odniesienia, obciążenie użytkowe, w pionie6 kg
• Masowy moment bezwładności JL na kg obciążenia efektywnego0.0253 kgcm²
• Masowy moment bezwładności JO0.0731 kgcm²
• Stała posuwu10 mm/U
• Interwał konserwacjiSmarowanie na cały okres użytkowania
• Ruchoma masa własna940 g
• Waga produktu2190 g
• Typ mocowaniaPrzy pomocy gwintu wewnętrznegoz tulejką centrującąPrzy pomocy osprzętu
• Informacja o materiałachZgodność z dyrektywą RoHS
• Materiał pokrywyOdlew z aluminiumlakierowany
• Materiał prowadnicyStal łożyskowa
• Materiał obudowyStop aluminium do przeróbki plastycznejanodowany
• Materiał płyty spinającejStop aluminium do przeróbki plastycznejanodowany
• Materiał nakrętki pociągowejStal łożyskowa
• Materiał wrzecionaStal łożyskowa
