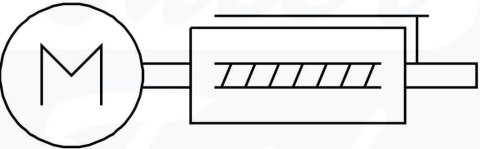

[EGSL-BS-55-100-12.7P] {559337} Jednostka mini

• Skok roboczy100 mm
• Wielkość55
• Równoległość ruchu w osi z0.04 mm
• Równoległość0.05 mm
• Luz cofania50 µm
• Średnica śruby12.7 mm
• Skok śruby12.7 mm/U
• Pozycja montażudowolny
• ProwadnicaProwadnica na łożyskach kulkowych z koszykiem
• KonstrukcjaElektryczna jednostka miniProwadnicaz napędem śrubowo-kulkowym
• Typ silnikaSilnik skokowySilnik serwo
• Typ śrubyŚruba pociągowa toczna
• Symbol00992069
• Sygnalizacja położeniado wyłącznika zbliżeniowego
• Maks. przyspieszenie25 m/s²
• Maks. prędkość1 m/s
• Powtarzalność±0,015 mm
• Czas pracy ciągłej100%
• Klasa ochrony przeciwkorozyjnej0 - Brak obciążenia korozyjnego
• Zgodność z LABSVDMA24364-strefa III
• Poziom ciśnienia akustycznego65 dB(A)
• Stopień ochronyIP40
• Temperatura otoczenia0 °C ... 60 °C
• Ciągła siła posuwu200 N
• Maks. moment napędowy1.25 Nm
• Maks. siła Fy1047 N
• Maks. siła Fz1047 N
• Maks. moment Mx33.1 Nm
• Maks. moment My31 Nm
• Maks. moment Mz31 Nm
• Maks. siła promieniowa na wałku napędowym260 N
• Maks. siła posuwu Fx300 N
• Napędowy moment obrotowy bez obciążenia0.13 Nm
• Orientacyjna wartość efektywnego obciążenia, w poziomie10 kg
• Wartość odniesienia, obciążenie użytkowe, w pionie10 kg
• Masowy moment bezwładności JL na kg obciążenia efektywnego0.0409 kgcm²
• Masowy moment bezwładności JO0.1827 kgcm²
• Stała posuwu12.7 mm/U
• Interwał konserwacjiSmarowanie na cały okres użytkowania
• Ruchoma masa własna1150 g
• Waga produktu2550 g
• Typ mocowaniaPrzy pomocy gwintu wewnętrznegoz tulejką centrującąPrzy pomocy osprzętu
• Informacja o materiałachZgodność z dyrektywą RoHS
• Materiał pokrywyOdlew z aluminiumlakierowany
• Materiał prowadnicyStal łożyskowa
• Materiał obudowyStop aluminium do przeróbki plastycznejanodowany
• Materiał płyty spinającejStop aluminium do przeróbki plastycznejanodowany
• Materiał nakrętki pociągowejStal łożyskowa
• Materiał wrzecionaStal łożyskowa
