• [EGSL-BS-75-100-10P] Jednostka mini

Kod producenta: EGSL-BS-75-100-10P

Jednostka mini

15118.50
szt. Do przechowalni
Standarowo, wysyłka w ciągu 3 dni
Cena przesyłki 0
Kurier 0
Odbiór osobisty 0
Dostępność Dostępność wymaga potwierdzenia
Strona główna producenta
GTIN GTIN 4052568209032
PKWiU 562230

Zamówienie telefoniczne: +48 882 650 149

Zostaw telefon
  • Skok roboczy100 mm
  • Wielkość75
  • Równoległość ruchu w osi z0.04 mm
  • Równoległość0.05 mm
  • Luz cofania50 µm
  • Średnica śruby20 mm
  • Skok śruby10 mm/U
  • Pozycja montażudowolny
  • ProwadnicaProwadnica na łożyskach kulkowych z koszykiem

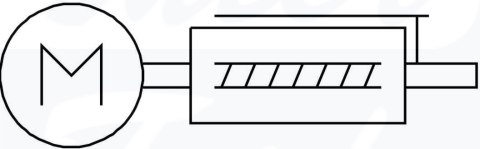

  • KonstrukcjaElektryczna jednostka miniProwadnicaz napędem śrubowo-kulkowym
  • Typ silnikaSilnik skokowySilnik serwo
  • Typ śrubyŚruba pociągowa toczna
  • Symbol00992069
  • Sygnalizacja położeniado wyłącznika zbliżeniowego
  • Maks. przyspieszenie25 m/s²
  • Maks. prędkość0.65 m/s
  • Powtarzalność±0,015 mm
  • Czas pracy ciągłej100%
  • Klasa ochrony przeciwkorozyjnej0 - Brak obciążenia korozyjnego
  • Zgodność z LABSVDMA24364-strefa III
  • Poziom ciśnienia akustycznego65 dB(A)
  • Stopień ochronyIP40
  • Temperatura otoczenia0 °C ... 60 °C
  • Ciągła siła posuwu300 N
  • Maks. moment napędowy3.25 Nm
  • Maks. siła Fy1539 N
  • Maks. siła Fz1539 N
  • Maks. moment Mx67.4 Nm
  • Maks. moment My47.1 Nm
  • Maks. moment Mz47.1 Nm
  • Maks. siła promieniowa na wałku napędowym300 N
  • Maks. siła posuwu Fx450 N
  • Napędowy moment obrotowy bez obciążenia0.25 Nm
  • Orientacyjna wartość efektywnego obciążenia, w poziomie14 kg
  • Wartość odniesienia, obciążenie użytkowe, w pionie14 kg
  • Masowy moment bezwładności JL na kg obciążenia efektywnego0.0253 kgcm²
  • Masowy moment bezwładności JO0.8695 kgcm²
  • Stała posuwu10 mm/U
  • Interwał konserwacjiSmarowanie na cały okres użytkowania
  • Ruchoma masa własna2280 g
  • Waga produktu5100 g
  • Typ mocowaniaPrzy pomocy gwintu wewnętrznegoz tulejką centrującąPrzy pomocy osprzętu
  • Informacja o materiałachZgodność z dyrektywą RoHS
  • Materiał pokrywyOdlew z aluminiumlakierowany
  • Materiał prowadnicyStal łożyskowa
  • Materiał obudowyStop aluminium do przeróbki plastycznejanodowany
  • Materiał płyty spinającejStop aluminium do przeróbki plastycznejanodowany
  • Materiał nakrętki pociągowejStal łożyskowa
  • Materiał wrzecionaStal łożyskowa
