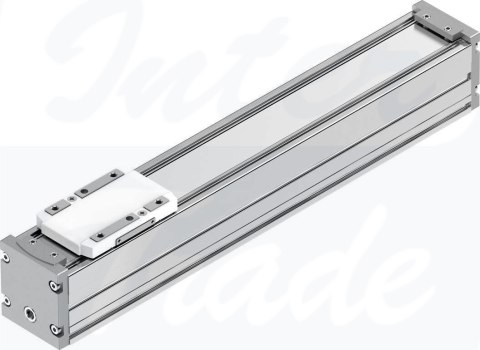

[ELFC-KF-45-200] {8062803} Pasywna oś prowadząca

• Skok roboczy200 mm
• Wielkość45
• Rezerwa skoku0 mm
• Pozycja montażudowolny
• ProwadnicaProwadnica z łożyskami kulkowymi w obiegu zamkniętym
• KonstrukcjaProwadnica
• Symbol00992984
• Maks. przyspieszenie250 m/s²
• Maks. prędkość1.5 m/s
• Czas pracy ciągłej100%
• Klasa ochrony przeciwkorozyjnej0 - Brak obciążenia korozyjnego
• Zgodność z LABSVDMA24364-strefa III
• Przydatność do produkcji akumulatorów litowo-jonowychNie wolno stosować metali, w których zawartość miedzi, cynku lub niklu przekracza 1% masy. Wyjątkiem są nikiel w stali, powierzchnie niklowane chemicznie, płytki drukowane, kable, złącza elektryczne i cewki
• Klasa CleanroomKlasa 7 wg ISO 14644-1
• Stopień ochronyIP40
• Temperatura otoczenia0 °C ... 50 °C
• Geometryczne momenty bezwładności powierzchni 2 stopnia Iy140000 mm⁴
• Geometryczne momenty bezwładności powierzchni 2 stopnia Iz170000 mm⁴
• Maks. siła Fy300 N
• Maks. siła Fz600 N
• Maks. moment Mx5.5 Nm
• Maks. moment My4.7 Nm
• Maks. moment Mz4.7 Nm
• Skrętny moment bezwładności It8500 mm⁴
• Siła przesunięcia4.5 N
• Fy o teoretycznej żywotności 100 km (tylko z perspektywy prowadnicy)1104 N
• Fz z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)2208 N
• Mx z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)20 Nm
• My z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)17 Nm
• Mz z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)17 Nm
• Przenoszona masa144 g
• Dodatkowa masa na 10 mm skoku23 g
• Materiał pokrywy tylnejAluminiowy odlew ciśnieniowy, lakierowany
• Materiał profiluStop aluminium, anodowany
• Informacja o materiałachZgodność z dyrektywą RoHS
• Materiał taśmy zaślepkiNierdzewna stal stopowa
• Materiał pokrywyOdlew ciśnieniowy aluminium, lakierowany
• Materiał prowadnicy wózkaStal
• Materiał prowadnicyStal
• Materiał wózkaAluminiowy odlew ciśnieniowy
