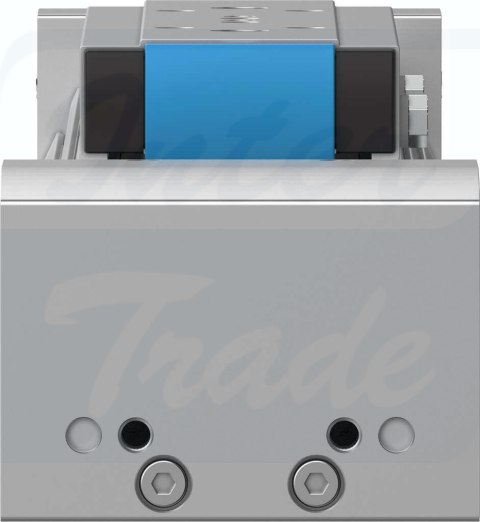

• [ELGA-TB-KF-70-1200-0H] {8041857} Napęd z paskiem zębatym

Kod producenta: ELGA-TB-KF-70-1200-0H

Napęd z paskiem zębatym

11102.39
szt. Do przechowalni
Ilość w opakowaniu 1 szt.
Standarowo, wysyłka w ciągu 3 dni
Cena przesyłki 0
Kurier 0
Odbiór osobisty 0
Dostępność Dostępność wymaga potwierdzenia
Strona główna producenta
Kod cyfrowy 8041857
GTIN GTIN 4052568286576

Zamówienie telefoniczne: +48 882 650 149

Zostaw telefon
  • Średnica efektywna koła zębatego napędu28.65 mm
  • Skok roboczy1200 mm
  • Wielkość70
  • Rezerwa skoku0 mm
  • Wydłużenie paska zębatego0.213 %
  • Podziałka paska zębatego3 mm
  • Pozycja montażudowolny
  • ProwadnicaProwadnica z łożyskami kulkowymi w obiegu zamkniętym
  • KonstrukcjaElektromechaniczna oś liniowaz paskiem zębatym
  • Typ silnikaSilnik skokowySilnik serwo
  • Zasada pomiaru układu pomiaru położeniainkrementalny
  • Maks. przyspieszenie50 m/s²
  • Maks. prędkość5 m/s
  • Powtarzalność±0,08 mm
  • Czas pracy ciągłej100%
  • Zgodność z LABSVDMA24364-strefa III
  • Stopień ochronyIP40
  • Temperatura otoczenia-10 °C ... 60 °C
  • Geometryczne momenty bezwładności powierzchni 2 stopnia Iy146050 mm⁴
  • Geometryczne momenty bezwładności powierzchni 2 stopnia Iz459290 mm⁴
  • Maks. moment napędowy5.02 Nm
  • Maks. siła Fy1500 N
  • Maks. siła Fz1850 N
  • Maks. opór przesuwu na biegu jałowym41.9 N
  • Maks. moment Mx16 Nm
  • Maks. moment My132 Nm
  • Maks. moment Mz132 Nm
  • Maks. siła posuwu Fx350 N
  • Napędowy moment obrotowy bez obciążenia0.6 Nm
  • Skrętny moment bezwładności It103880 mm⁴
  • Masowy moment bezwładności JH na metr skoku0.19 kgcm²
  • Masowy moment bezwładności JL na kg obciążenia efektywnego2.05 kgcm²
  • Masowy moment bezwładności JO2.43 kgcm²
  • Masowy moment bezwładności JW dla dodatkowego wózka1.86 kgcm²
  • Stała posuwu90 mm/U
  • Częstotliwość smarowania w zależności od przebiegu1000 km
  • Ciężar wózka900 g
  • Ciężar dodatkowego wózka740 g
  • Masa podstawowa przy 0 mm skoku2970 g
  • Dodatkowa masa na 10 mm skoku39 g
  • Materiał profiluStop aluminium do przeróbki plastycznejanodowany
  • Informacja o materiałachZgodność z dyrektywą RoHS
  • Materiał taśmy zaślepkinierdzewna taśma stalowa
  • Materiał pokrywy napęduStop aluminium do przeróbki plastycznejanodowany
  • Materiał prowadnicy wózkaStal nierdzewna
  • Materiał prowadnicyStal nierdzewna
  • Materiał koła pasowegoStal wysokostopowa nierdzewna
  • Materiał wózkaStop aluminium do przeróbki plastycznejanodowany
  • Materiał elementu mocującego pasek zębatyOdlew ze stali szlachetnej
  • Materiał paska zębategoPolichloropren z włóknem szklanym i powłoką nylonową
