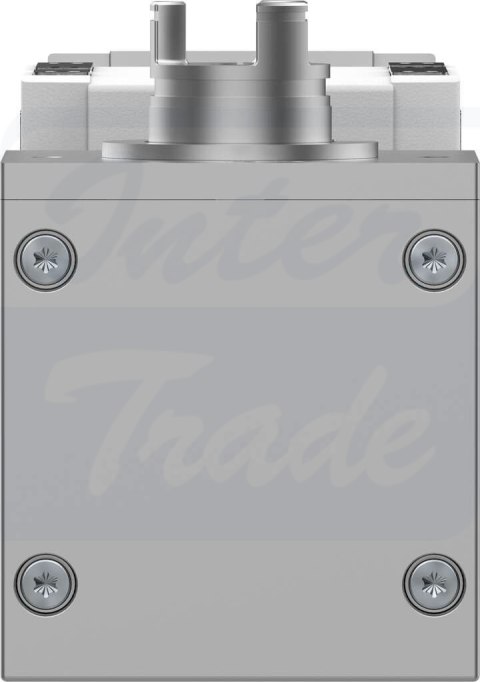

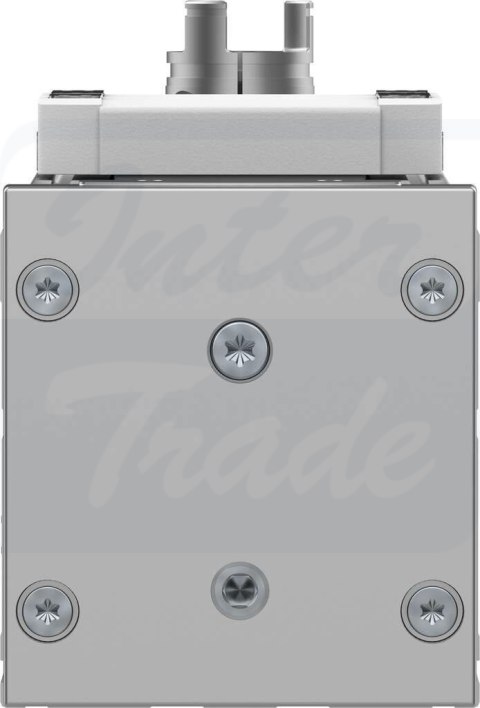

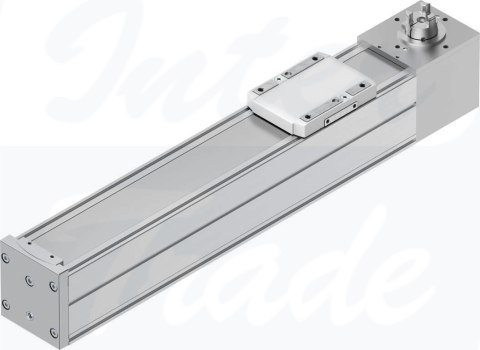

• [ELGC-TB-KF-80-300] {8062787} Napęd z paskiem zębatym

Kod producenta: ELGC-TB-KF-80-300

Napęd z paskiem zębatym

3106.29
szt. Do przechowalni
Ilość w opakowaniu 1 szt.
Standarowo, wysyłka w ciągu 3 dni
Cena przesyłki 0
Kurier 0
Odbiór osobisty 0
Dostępność Dostępność wymaga potwierdzenia
Strona główna producenta
Kod cyfrowy 8062787
GTIN GTIN 4052568296162

Zamówienie telefoniczne: +48 882 650 149

Zostaw telefon
  • Średnica efektywna koła zębatego napędu33.42 mm
  • Skok roboczy300 mm
  • Wielkość80
  • Rezerwa skoku0 mm
  • Wydłużenie paska zębatego0.2 %
  • Podziałka paska zębatego3 mm
  • Pozycja montażudowolny
  • ProwadnicaProwadnica z łożyskami kulkowymi w obiegu zamkniętym
  • KonstrukcjaElektromechaniczna oś liniowaz paskiem zębatym
  • Typ silnikaSilnik skokowySilnik serwo
  • Symbol00991212
  • Zasada pomiaru układu pomiaru położeniainkrementalny
  • Maks. przyspieszenie15 m/s²
  • Maks. prędkość1.5 m/s
  • Powtarzalność±0,1 mm
  • Czas pracy ciągłej100%
  • Zgodność z LABSVDMA24364-strefa III
  • Przydatność do produkcji akumulatorów litowo-jonowychNie wolno stosować metali, w których zawartość miedzi, cynku lub niklu przekracza 1% masy. Wyjątkiem są nikiel w stali, powierzchnie niklowane chemicznie, płytki drukowane, kable, złącza elektryczne i cewki
  • Klasa CleanroomKlasa 7 wg ISO 14644-1
  • Stopień ochronyIP40
  • Temperatura otoczenia0 °C ... 50 °C
  • Geometryczne momenty bezwładności powierzchni 2 stopnia Iy1370000 mm⁴
  • Geometryczne momenty bezwładności powierzchni 2 stopnia Iz1660000 mm⁴
  • Maks. moment napędowy4.178 Nm
  • Maks. siła Fy900 N
  • Maks. siła Fz2700 N
  • Maks. opór przesuwu na biegu jałowym24.7 N
  • Maks. moment Mx59.8 Nm
  • Maks. moment My56.2 Nm
  • Maks. moment Mz56.2 Nm
  • Maks. siła posuwu Fx250 N
  • Napędowy moment obrotowy bez obciążenia0.413 Nm
  • Skrętny moment bezwładności It90500 mm⁴
  • Masowy moment bezwładności JH na metr skoku0.1927 kgcm²
  • Masowy moment bezwładności JL na kg obciążenia efektywnego2.793 kgcm²
  • Masowy moment bezwładności JO2.912 kgcm²
  • Stała posuwu105 mm/U
  • Przenoszona masa901 g
  • Ruchoma masa przy skoku 0 mm901 g
  • Ciężar wózka272 g
  • Waga produktu5685 g
  • Masa podstawowa przy 0 mm skoku3500 g
  • Dodatkowa masa na 10 mm skoku73 g
  • Kod interfejsu, element wykonawczyT46
  • Materiał pokrywy tylnejAluminiowy odlew ciśnieniowy, lakierowany
  • Materiał profiluStop aluminium, anodowany
  • Informacja o materiałachZgodność z dyrektywą RoHS
  • Materiał taśmy zaślepkinierdzewna taśma stalowa
  • Materiał pokrywy napęduOdlew ciśnieniowy aluminium, lakierowany
  • Materiał prowadnicy wózkaStal odpuszczona
  • Materiał prowadnicyStal odpuszczona
  • Materiał koła pasowegoStal wysokostopowa nierdzewna
  • Materiał wózkaAluminiowy odlew ciśnieniowy
  • Materiał paska zębategoPolichloropren wzmacniany włóknem szklanym
