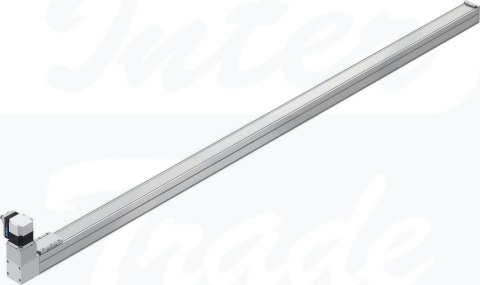

[ELGS-TB-KF-60-1800-ST-M-H1-PLK-AA] {8083578} Zespół napędu z paskiem zębatym

• Średnica efektywna koła zębatego napędu24.83 mm
• Skok roboczy1800 mm
• Wielkość60
• Rezerwa skoku0 mm
• Wydłużenie paska zębatego0.124 %
• Podziałka paska zębatego3 mm
• Pozycja montażupoziomo
• ProwadnicaProwadnica z łożyskami kulkowymi w obiegu zamkniętym
• KonstrukcjaElektromechaniczna oś liniowaz paskiem zębatymze zintegrowanym napędem
• Typ silnikaSilnik skokowy
• Symbol00997293
• Sygnalizacja położeniaEnkoder silnikado wyłącznika zbliżeniowego
• HomingTwardy zderzak - blok dodatniBlok ograniczników stałych - ujemny
• Czujnik położenia wirnikaEnkoder bezwzględny, jednoobrotowy
• Zasada pomiaru czujnika położenia wirnikamagnetyczny
• Monitorowanie temperaturyWyłączenie przy przekroczeniu wartości granicznej temperaturyZintegrowany precyzyjny czujnik temperatury CMOS z wyjściem analogowym
• Dodatkowe funkcjePowierzchnia obsługowaZintegrowana detekcja położenia krańcowego
• WskaźnikLED
• Wskaźnik gotowości do pracyDioda LED
• Maks. przyspieszenie6 m/s²
• Maks. prędkość1.3 m/s
• Powtarzalność±0,1 mm
• Właściwości cyfrowych wyjść logicznychmożliwość konfigurowaniabez separacji galwanicznej
• Czas pracy ciągłej100%
• Klasa izolacjiB
• Maks. prąd cyfrowych wyjść logicznych100 mA
• Maks. pobór prądu5300 mA
• Napięcie nominalne DC24 V
• Prąd znamionowy5.3 A
• Złącze do parametryzacjiIO-LinkInterfejs użytkownika
• Czujnik położenia wirnika, rozdzielczość16 bit
• Dopuszczalne wahania napięcia+/- 15 %
• Zasilanie elektryczne, rodzaj przyłączaWtyczka
• Zasilanie elektryczne, technologia przyłączyM12x1, kodowanie T wg EN 61076-2-111
• Zasilanie elektryczne, liczba pinów/żył4
• Zasilanie elektryczne, schemat przyłączy00995989
• CertyfikacjaRCM Mark
• Znak KCKC-EMV
• Znak CE (patrz deklaracja zgodności)Zgodnie z dyrektywą kompatybilności elektromagnetycznej UEzgodnie z dyrektywą UE RoHS
• Znak UKCA (patrz deklaracja zgodności)wg przepisów UK dot. EMVwg przepisów UK RoHS
• Odporność na drganiaSprawdzanie odporności podczas transportu przy drganiach o stopniu intensywności 1 wg FN 942017-4 i EN 60068-2-6
• Odporność na wstrząsyTest odporności na wstrząsy o stopniu intensywności 1 wg FN942017-5 i EN 60068-2-27
• Zgodność z LABSVDMA24364-strefa III
• Temperatura przechowywania-20 °C ... 60 °C
• Względna wilgotność powietrza0 - 90%
• Stopień ochronyIP40
• Stopień ochronyIII
• Temperatura otoczenia0 °C ... 50 °C
• Uwaga na temat temperatury otoczeniaPrzy temperaturze otoczenia przekraczającej 30°C obowiązuje ograniczenie mocy w wysokości 2% na każdy K.
• Geometryczne momenty bezwładności powierzchni 2 stopnia Iy441000 mm⁴
• Geometryczne momenty bezwładności powierzchni 2 stopnia Iz542000 mm⁴
• Maks. siła Fy600 N
• Maks. siła Fz1800 N
• Maks. moment Mx29.1 Nm
• Maks. moment My31.8 Nm
• Maks. moment Mz31.8 Nm
• Maks. siła posuwu Fx65 N
• Orientacyjna wartość efektywnego obciążenia, w poziomie4 kg
• Skrętny moment bezwładności It29800 mm⁴
• Stała posuwu78 mm/U
• Ruchoma masa własna482 g
• Ruchoma masa przy skoku 0 mm482 g
• Ciężar wózka139 g
• Waga produktu10695 g
• Liczba cyfrowych wyjść logicznych 24 V DC2
• Liczba cyfrowych wejść logicznych2
• Specyfikacja wejścia logicznegozgodnie z normą IEC 61131-2, typ 1
• Obszar roboczy wejścia logicznego24 V
• IO-Link, obsługa SIO-ModeYes
• Właściwości wejścia logicznegomożliwość konfigurowaniabez separacji galwanicznej
• IO-Link, wersja protokołuDevice V 1.1
• IO-Link, Communication modeCOM3 (230,4 kBaud)
• IO-Link, Port classA
• IO-Link, liczba portów1
• IO-Link, szerokość danych procesowych OUT2 bajty
• IO-Link, zawartość danych procesowych OUT1 bit (Move in)1 bit (Move out)1 bit (Quit Error)
• IO-Link, szerokość danych procesowych IN2 bajty
• IO-Link, zawartość danych procesowych IN1 bit (State Device)1 bit (State Move)1 bit (State in)1 bit (State out)
• IO-Link, zawartość danych serwisowych IN32 bity Force32 bity pozycjaprędkość 32 bity
• IO-Link, minimalny czas cyklu1 ms
• IO-Link, konieczna pamięć danych500 Byte
• Maks. długość kabla15 m wyjścia15 m wejścia20 m podczas pracy IO-Link
• Logika przełączania wyjśćPNP (przełączanie do plusa)
• Logika przełączania wejśćPNP (przełączanie do plusa)
• IO-Link, Connection technologyWtyczka
• Interfejs logiczny, rodzaj przyłączaWtyczka
• Interfejs logiczny, technologia przyłączyM12x1, kodowanie A wg EN 61076-2-101
• Interfejs logiczny, liczba pinów/żył8
• Interfejs logiczny, rodzaj przyłącza00992264
• Materiał pokrywy tylnejAluminiowy odlew ciśnieniowy, lakierowany
• Materiał profiluStop aluminium, anodowany
• Informacja o materiałachZgodność z dyrektywą RoHS
• Materiał taśmy zaślepkinierdzewna taśma stalowa
• Materiał pokrywy napęduOdlew ciśnieniowy aluminium, lakierowany
• Materiał prowadnicy wózkaStal odpuszczona
• Materiał prowadnicyStal odpuszczona
• Materiał koła pasowegoStal wysokostopowa nierdzewna
• Materiał wózkaAluminiowy odlew ciśnieniowy
• Materiał paska zębategoPolichloropren wzmacniany włóknem szklanym
