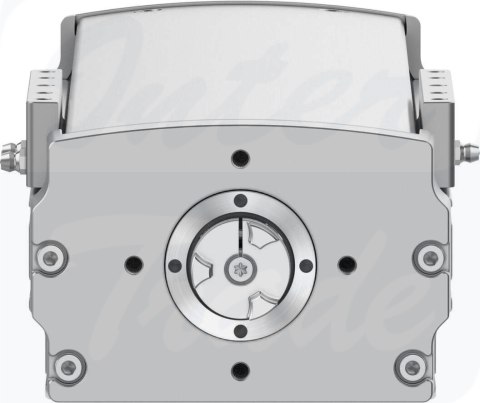

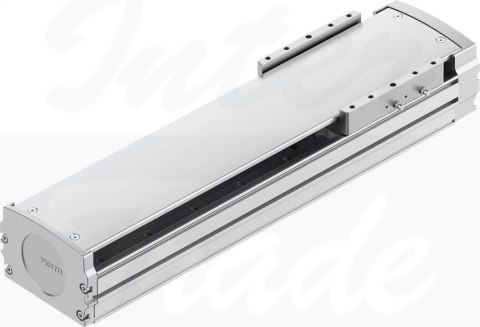

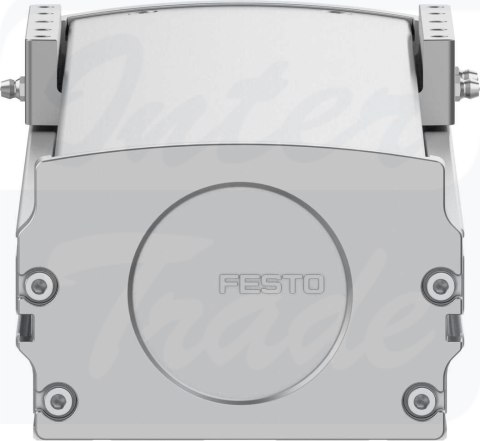

[ELGT-BS-120-300-20P] {8124496} Napęd ze śrubą
12830.67
Ilość w opakowaniu | 1 szt. |
Standarowo, wysyłka w ciągu | 3 dni |
Cena przesyłki | 0 |
Dostępność | Dostępność wymaga potwierdzenia 30 szt. |
Strona główna producenta | |
Kod cyfrowy | 8124496 |
GTIN | GTIN 4052568555191 |
Zamówienie telefoniczne: +48 882 650 149
Zostaw telefon |
- Skok roboczy300 mm
- Wielkość120
- Rezerwa skoku0 mm
- Luz cofania0.15 µm
- Średnica śruby15 mm
- Skok śruby20 mm/U
- Pozycja montażudowolny
- ProwadnicaProwadnica z łożyskami kulkowymi w obiegu zamkniętym
- KonstrukcjaElektromechaniczna oś liniowaze śrubą pociągową toczną
- Typ silnikaSilnik skokowySilnik serwo
- Typ śrubyŚruba pociągowa toczna
- Symbol00991211
- WariantyNie wolno stosować metali, których głównym składnikiem jest miedź, cynk lub nikiel. Wyjątkiem są niklowane stale, niklowane chemicznie powierzchnie, płytki drukowane, przewody, elektryczne łączniki wtykowe i cewki.
- Maks. przyspieszenie15 m/s²
- Maks. prędkość obrotowa3000 1/min
- Maks. prędkość1 m/s
- Powtarzalność±0,02 mm
- Czas pracy ciągłej100%
- Zgodność z LABSVDMA24364-strefa III
- Przydatność do produkcji akumulatorów litowo-jonowychNie wolno stosować metali, w których zawartość miedzi, cynku lub niklu przekracza 1% masy. Wyjątkiem są nikiel w stali, powierzchnie niklowane chemicznie, płytki drukowane, kable, złącza elektryczne i cewki
- Klasa CleanroomKlasa 8 wg ISO 14644-1
- Stopień ochronyIP20
- Temperatura otoczenia0 °C ... 50 °C
- Ciągła siła posuwu805 N
- Geometryczne momenty bezwładności powierzchni 2 stopnia Iy966000 mm⁴
- Geometryczne momenty bezwładności powierzchni 2 stopnia Iz6011000 mm⁴
- Moment obrotowy bez obciążenia przy maksymalnej prędkości ruchu0.3 Nm
- Moment obrotowy bez obciążenia przy minimalnej prędkości ruchu0.08 Nm
- Maks. siła Fy6800 N
- Maks. siła Fz8090 N
- Fy o teoretycznej żywotności 100 km (tylko z perspektywy prowadnicy)25051 N
- Fz z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)29804 N
- Maks. moment Mx300 Nm
- Maks. moment My310 Nm
- Maks. moment Mz310 Nm
- Mx z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)1105 Nm
- My z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)1142 Nm
- Mz z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)1142 Nm
- Maks. siła promieniowa na wałku napędowym290 N
- Maks. siła posuwu Fx805 N
- Skrętny moment bezwładności It506000 mm⁴
- Masowy moment bezwładności JH na metr skoku0.2522 kgcm²
- Masowy moment bezwładności JL na kg obciążenia efektywnego0.1013 kgcm²
- Masowy moment bezwładności JO0.2654 kgcm²
- Stała posuwu20 mm/U
- Ruchoma masa własna2036 g
- Waga produktu8893 g
- Masa podstawowa przy 0 mm skoku5235 g
- Dodatkowa masa na 10 mm skoku124 g
- Ugięcie dynamiczne (obciążenie w ruchu)0,05% długości osi, maksymalnie 0,5 mm
- Ugięcie statyczne (obciążenie podczas postoju)0,1% długości osi
- Kod interfejsu, element wykonawczyT46
- Materiał pokrywy tylnejAluminiowy odlew ciśnieniowy, lakierowany
- Materiał profiluStop aluminium, anodowany
- Informacja o materiałachZgodność z dyrektywą RoHS
- Materiał pokrywy napęduOdlew ciśnieniowy aluminium, lakierowany
- Materiał prowadnicy wózkaStal
- Materiał prowadnicyStal
- Materiał wózkaStop aluminium, anodowany
- Materiał nakrętki pociągowejStal
- Materiał wrzecionaStal
