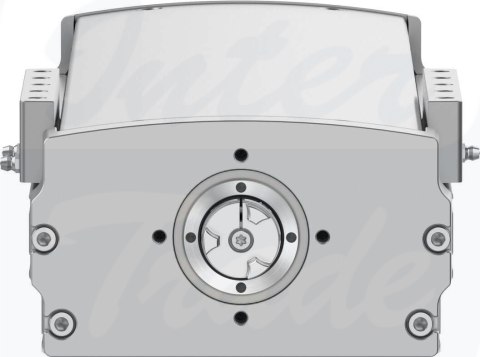

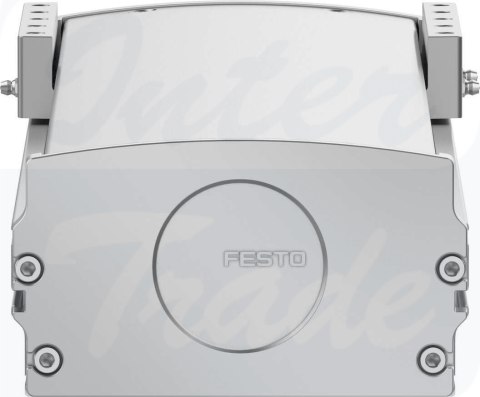

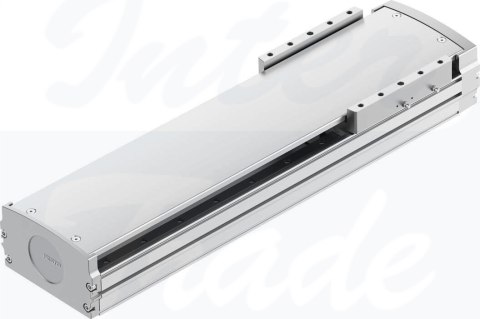

[ELGT-BS-160-400-10P] {8124515} Napęd ze śrubą

• Skok roboczy400 mm
• Wielkość160
• Rezerwa skoku0 mm
• Luz cofania0.15 µm
• Średnica śruby20 mm
• Skok śruby10 mm/U
• Pozycja montażudowolny
• ProwadnicaProwadnica z łożyskami kulkowymi w obiegu zamkniętym
• KonstrukcjaElektromechaniczna oś liniowaze śrubą pociągową toczną
• Typ silnikaSilnik skokowySilnik serwo
• Typ śrubyŚruba pociągowa toczna
• Symbol00991211
• WariantyNie wolno stosować metali, których głównym składnikiem jest miedź, cynk lub nikiel. Wyjątkiem są niklowane stale, niklowane chemicznie powierzchnie, płytki drukowane, przewody, elektryczne łączniki wtykowe i cewki.
• Maks. przyspieszenie15 m/s²
• Maks. prędkość obrotowa3000 1/min
• Maks. prędkość0.5 m/s
• Powtarzalność±0,02 mm
• Czas pracy ciągłej100%
• Zgodność z LABSVDMA24364-strefa III
• Przydatność do produkcji akumulatorów litowo-jonowychNie wolno stosować metali, w których zawartość miedzi, cynku lub niklu przekracza 1% masy. Wyjątkiem są nikiel w stali, powierzchnie niklowane chemicznie, płytki drukowane, kable, złącza elektryczne i cewki
• Klasa CleanroomKlasa 8 wg ISO 14644-1
• Stopień ochronyIP20
• Temperatura otoczenia0 °C ... 50 °C
• Ciągła siła posuwu1575 N
• Geometryczne momenty bezwładności powierzchni 2 stopnia Iy1411000 mm⁴
• Geometryczne momenty bezwładności powierzchni 2 stopnia Iz1.5257E7 mm⁴
• Moment obrotowy bez obciążenia przy maksymalnej prędkości ruchu0.4 Nm
• Moment obrotowy bez obciążenia przy minimalnej prędkości ruchu0.2 Nm
• Maks. siła Fy9550 N
• Maks. siła Fz11370 N
• Fy o teoretycznej żywotności 100 km (tylko z perspektywy prowadnicy)35183 N
• Fz z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)41887 N
• Maks. moment Mx600 Nm
• Maks. moment My560 Nm
• Maks. moment Mz560 Nm
• Mx z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)2210 Nm
• My z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)2063 Nm
• Mz z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)2063 Nm
• Maks. siła promieniowa na wałku napędowym340 N
• Maks. siła posuwu Fx1575 N
• Skrętny moment bezwładności It726000 mm⁴
• Masowy moment bezwładności JH na metr skoku809 kgcm²
• Masowy moment bezwładności JL na kg obciążenia efektywnego0.0253 kgcm²
• Masowy moment bezwładności JO0.3175 kgcm²
• Stała posuwu10 mm/U
• Ruchoma masa własna3855 g
• Waga produktu17066 g
• Masa podstawowa przy 0 mm skoku9564 g
• Dodatkowa masa na 10 mm skoku188 g
• Ugięcie dynamiczne (obciążenie w ruchu)0,05% długości osi, maksymalnie 0,5 mm
• Ugięcie statyczne (obciążenie podczas postoju)0,1% długości osi
• Kod interfejsu, element wykonawczyT46
• Materiał pokrywy tylnejAluminiowy odlew ciśnieniowy, lakierowany
• Materiał profiluStop aluminium, anodowany
• Informacja o materiałachZgodność z dyrektywą RoHS
• Materiał pokrywy napęduOdlew ciśnieniowy aluminium, lakierowany
• Materiał prowadnicy wózkaStal
• Materiał prowadnicyStal
• Materiał wózkaStop aluminium, anodowany
• Materiał nakrętki pociągowejStal
• Materiał wrzecionaStal
