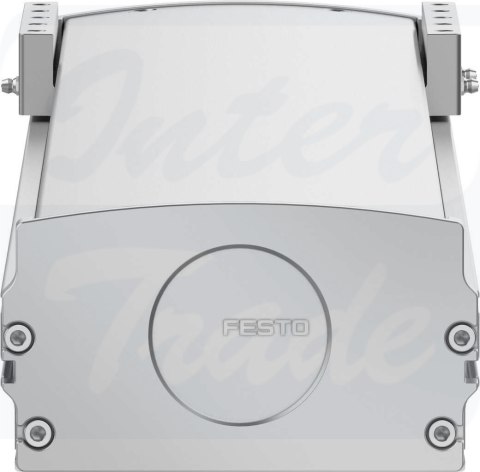

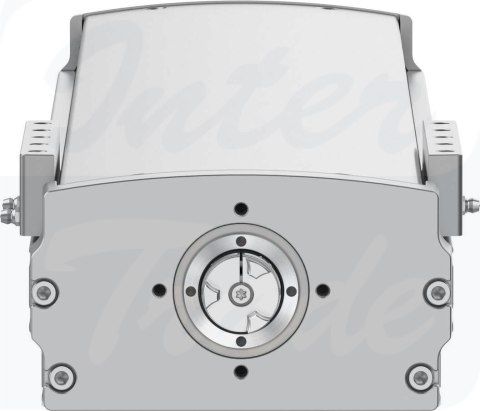

[ELGT-BS-160-700-20P] {8124534} Napęd ze śrubą
16072.96
Ilość w opakowaniu | 1 szt. |
Standarowo, wysyłka w ciągu | 3 dni |
Cena przesyłki | 0 |
Dostępność | Dostępność wymaga potwierdzenia 30 szt. |
Strona główna producenta | |
Kod cyfrowy | 8124534 |
GTIN | GTIN 4052568555535 |
Zamówienie telefoniczne: +48 882 650 149
Zostaw telefon |
- Skok roboczy700 mm
- Wielkość160
- Rezerwa skoku0 mm
- Luz cofania0.15 µm
- Średnica śruby20 mm
- Skok śruby20 mm/U
- Pozycja montażudowolny
- ProwadnicaProwadnica z łożyskami kulkowymi w obiegu zamkniętym
- KonstrukcjaElektromechaniczna oś liniowaze śrubą pociągową toczną
- Typ silnikaSilnik skokowySilnik serwo
- Typ śrubyŚruba pociągowa toczna
- Symbol00991211
- WariantyNie wolno stosować metali, których głównym składnikiem jest miedź, cynk lub nikiel. Wyjątkiem są niklowane stale, niklowane chemicznie powierzchnie, płytki drukowane, przewody, elektryczne łączniki wtykowe i cewki.
- Maks. przyspieszenie15 m/s²
- Maks. prędkość obrotowa3000 1/min
- Maks. prędkość1 m/s
- Powtarzalność±0,02 mm
- Czas pracy ciągłej100%
- Zgodność z LABSVDMA24364-strefa III
- Przydatność do produkcji akumulatorów litowo-jonowychNie wolno stosować metali, w których zawartość miedzi, cynku lub niklu przekracza 1% masy. Wyjątkiem są nikiel w stali, powierzchnie niklowane chemicznie, płytki drukowane, kable, złącza elektryczne i cewki
- Klasa CleanroomKlasa 8 wg ISO 14644-1
- Stopień ochronyIP20
- Temperatura otoczenia0 °C ... 50 °C
- Ciągła siła posuwu1045 N
- Geometryczne momenty bezwładności powierzchni 2 stopnia Iy1411000 mm⁴
- Geometryczne momenty bezwładności powierzchni 2 stopnia Iz1.5257E7 mm⁴
- Moment obrotowy bez obciążenia przy maksymalnej prędkości ruchu0.4 Nm
- Moment obrotowy bez obciążenia przy minimalnej prędkości ruchu0.14 Nm
- Maks. siła Fy9550 N
- Maks. siła Fz11370 N
- Fy o teoretycznej żywotności 100 km (tylko z perspektywy prowadnicy)35183 N
- Fz z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)41887 N
- Maks. moment Mx600 Nm
- Maks. moment My560 Nm
- Maks. moment Mz560 Nm
- Mx z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)2210 Nm
- My z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)2063 Nm
- Mz z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)2063 Nm
- Maks. siła promieniowa na wałku napędowym290 N
- Maks. siła posuwu Fx1045 N
- Skrętny moment bezwładności It726000 mm⁴
- Masowy moment bezwładności JH na metr skoku0.9027 kgcm²
- Masowy moment bezwładności JL na kg obciążenia efektywnego0.1013 kgcm²
- Masowy moment bezwładności JO0.6342 kgcm²
- Stała posuwu20 mm/U
- Ruchoma masa własna3842 g
- Waga produktu22808 g
- Masa podstawowa przy 0 mm skoku9601 g
- Dodatkowa masa na 10 mm skoku188 g
- Ugięcie dynamiczne (obciążenie w ruchu)0,05% długości osi, maksymalnie 0,5 mm
- Ugięcie statyczne (obciążenie podczas postoju)0,1% długości osi
- Kod interfejsu, element wykonawczyT46
- Materiał pokrywy tylnejAluminiowy odlew ciśnieniowy, lakierowany
- Materiał profiluStop aluminium, anodowany
- Informacja o materiałachZgodność z dyrektywą RoHS
- Materiał pokrywy napęduOdlew ciśnieniowy aluminium, lakierowany
- Materiał prowadnicy wózkaStal
- Materiał prowadnicyStal
- Materiał wózkaStop aluminium, anodowany
- Materiał nakrętki pociągowejStal
- Materiał wrzecionaStal
