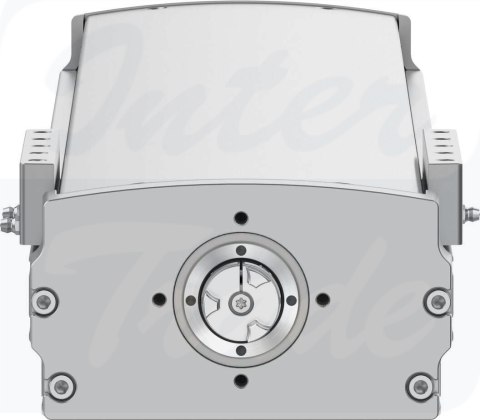

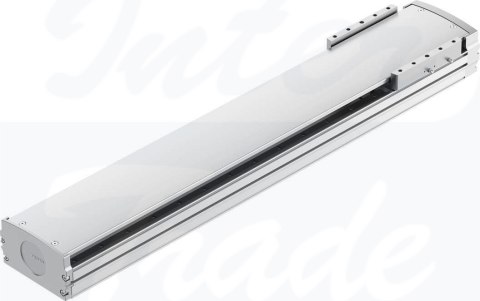

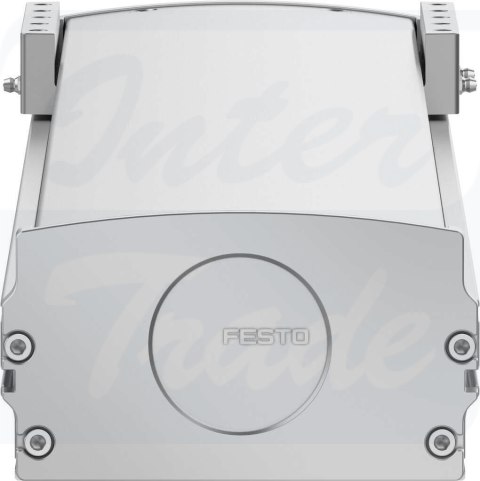

• [ELGT-BS-160-750-20P] {8124535} Napęd ze śrubą

Kod producenta: ELGT-BS-160-750-20P

Napęd ze śrubą

16330.76
szt. Do przechowalni
Ilość w opakowaniu 1 szt.
Standarowo, wysyłka w ciągu 3 dni
Cena przesyłki 0
Kurier 0
Odbiór osobisty 0
Dostępność Dostępność wymaga potwierdzenia
Strona główna producenta
Kod cyfrowy 8124535
GTIN GTIN 4052568555542

Zamówienie telefoniczne: +48 882 650 149

Zostaw telefon
  • Skok roboczy750 mm
  • Wielkość160
  • Rezerwa skoku0 mm
  • Luz cofania0.15 µm
  • Średnica śruby20 mm
  • Skok śruby20 mm/U
  • Pozycja montażudowolny
  • ProwadnicaProwadnica z łożyskami kulkowymi w obiegu zamkniętym
  • KonstrukcjaElektromechaniczna oś liniowaze śrubą pociągową toczną
  • Typ silnikaSilnik skokowySilnik serwo
  • Typ śrubyŚruba pociągowa toczna
  • Symbol00991211
  • WariantyNie wolno stosować metali, których głównym składnikiem jest miedź, cynk lub nikiel. Wyjątkiem są niklowane stale, niklowane chemicznie powierzchnie, płytki drukowane, przewody, elektryczne łączniki wtykowe i cewki.
  • Maks. przyspieszenie15 m/s²
  • Maks. prędkość obrotowa3000 1/min
  • Maks. prędkość1 m/s
  • Powtarzalność±0,02 mm
  • Czas pracy ciągłej100%
  • Zgodność z LABSVDMA24364-strefa III
  • Przydatność do produkcji akumulatorów litowo-jonowychNie wolno stosować metali, w których zawartość miedzi, cynku lub niklu przekracza 1% masy. Wyjątkiem są nikiel w stali, powierzchnie niklowane chemicznie, płytki drukowane, kable, złącza elektryczne i cewki
  • Klasa CleanroomKlasa 8 wg ISO 14644-1
  • Stopień ochronyIP20
  • Temperatura otoczenia0 °C ... 50 °C
  • Ciągła siła posuwu1045 N
  • Geometryczne momenty bezwładności powierzchni 2 stopnia Iy1411000 mm⁴
  • Geometryczne momenty bezwładności powierzchni 2 stopnia Iz1.5257E7 mm⁴
  • Moment obrotowy bez obciążenia przy maksymalnej prędkości ruchu0.4 Nm
  • Moment obrotowy bez obciążenia przy minimalnej prędkości ruchu0.14 Nm
  • Maks. siła Fy9550 N
  • Maks. siła Fz11370 N
  • Fy o teoretycznej żywotności 100 km (tylko z perspektywy prowadnicy)35183 N
  • Fz z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)41887 N
  • Maks. moment Mx600 Nm
  • Maks. moment My560 Nm
  • Maks. moment Mz560 Nm
  • Mx z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)2210 Nm
  • My z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)2063 Nm
  • Mz z teoretyczną żywotnością 100 km (tylko z perespektywy prowadnicy)2063 Nm
  • Maks. siła promieniowa na wałku napędowym290 N
  • Maks. siła posuwu Fx1045 N
  • Skrętny moment bezwładności It726000 mm⁴
  • Masowy moment bezwładności JH na metr skoku0.9027 kgcm²
  • Masowy moment bezwładności JL na kg obciążenia efektywnego0.1013 kgcm²
  • Masowy moment bezwładności JO0.6342 kgcm²
  • Stała posuwu20 mm/U
  • Ruchoma masa własna3842 g
  • Waga produktu23751 g
  • Masa podstawowa przy 0 mm skoku9601 g
  • Dodatkowa masa na 10 mm skoku188 g
  • Ugięcie dynamiczne (obciążenie w ruchu)0,05% długości osi, maksymalnie 0,5 mm
  • Ugięcie statyczne (obciążenie podczas postoju)0,1% długości osi
  • Kod interfejsu, element wykonawczyT46
  • Materiał pokrywy tylnejAluminiowy odlew ciśnieniowy, lakierowany
  • Materiał profiluStop aluminium, anodowany
  • Informacja o materiałachZgodność z dyrektywą RoHS
  • Materiał pokrywy napęduOdlew ciśnieniowy aluminium, lakierowany
  • Materiał prowadnicy wózkaStal
  • Materiał prowadnicyStal
  • Materiał wózkaStop aluminium, anodowany
  • Materiał nakrętki pociągowejStal
  • Materiał wrzecionaStal
