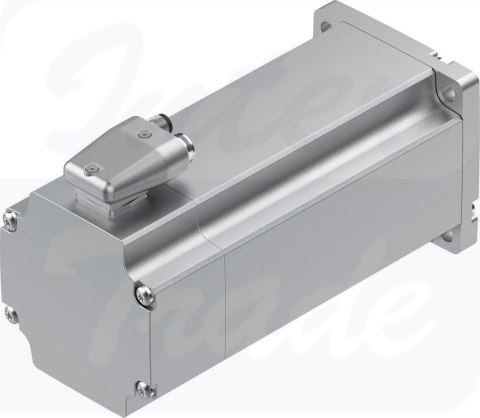

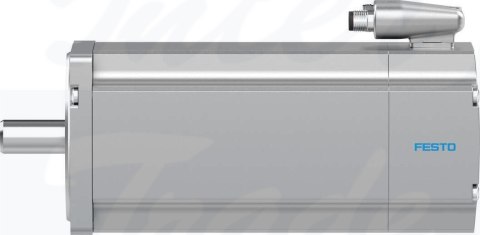

[EMME-AS-100-M-HS-AS] {2103499} Silnik serwo

• Temperatura otoczenia-10 °C ... 40 °C
• Temperatura przechowywania-20 °C ... 70 °C
• Względna wilgotność powietrza0 - 90%
• Spełnia normęIEC 60034
• Klasa izolacjiF
• Klasa ratingowa zgodnie z EN 60034-1S1
• Stopień ochronyIP21
• Przyłącza elektryczneWtyczka
• Informacja o materiałachZgodność z dyrektywą RoHS
• Klasa ochrony przeciwkorozyjnej0 - Brak obciążenia korozyjnego
• Zgodność z LABSVDMA24364-strefa III
• CertyfikacjaRCM Markc UL us - Recognized (OL)
• Znak CE (patrz deklaracja zgodności)Zgodnie z dyrektywą kompatybilności elektromagnetycznej UEZgodnie z dyrektywą niskonapięciową UEzgodnie z dyrektywą UE RoHS
• Znak UKCA (patrz deklaracja zgodności)wg przepisów UK dot. EMVwg przepisów UK dot. urządzeń elektrycznychwg przepisów UK RoHS
• Znamionowe napięcie robocze DC565 V
• Napięcie nominalne DC565 V
• Typ uzwojeniaGwiazda wewn.
• Liczba par biegunów3
• Moment obrotowy postojowy7.5 Nm
• Znamionowy moment obrotowy6.4 Nm
• Szczytowy moment obrotowy30 Nm
• Znamionowa prędkość obrotowa3000 1/min
• Maks. prędkość obrotowa3941 1/min
• Moc znamionowa silnika2000 W
• Prąd ciągły w stanie spoczynku4.6 A
• Prąd znamionowy, silnik4.1 A
• Prąd szczytowy18.4 A
• Stała silnika1.561 Nm/A
• Stała napięcia faza-faza101.4 mVmin
• Rezystancja uzwojenia faza-faza3.2 Ohm
• Indukcyjność uzwojenia faza-faza12 mH
• Całkowity wyjściowy moment bezwładności6.41 kgcm²
• Waga produktu7550 g
• Dopuszczalne osiowe obciążenie wałka136 N
• Dopuszczalne promieniowe obciążenie wałka680 N
• Czujnik położenia wirnikaEnkoder bezwzględny, jednoobrotowy
• Czujnik położenia wirnika, interfejsHIPERFACE®
• Zasada pomiaru czujnika położenia wirnikapojemnościowy
• Czujnik położenia wirnika, okresy sinusoidalne/kosinusoidalne na obrót16
• Czujnik położenia wirnika, typowa rozdzielczość12 bit
• Czujnik położenia wirnika, typowa dokładność kątowa20 arcmin
• MTTFd, części składowe340 lat, czujnik położenia wirnika
• Efektywność energetycznaENEFF (CN) / Class 2
