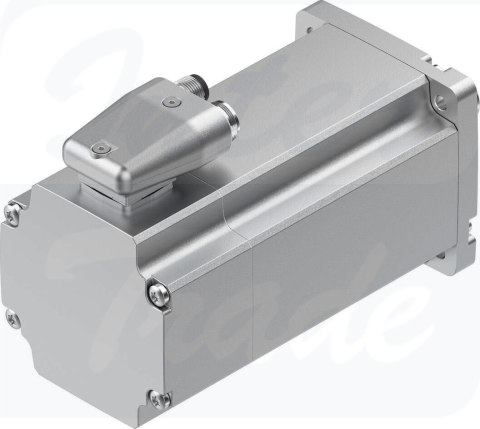

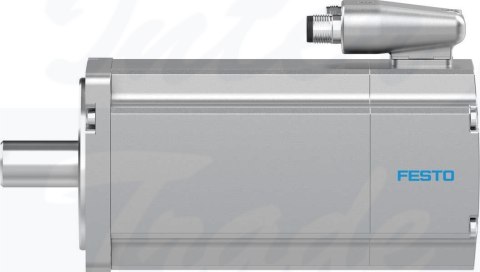

[EMME-AS-80-S-HS-AS] {2093136} Silnik serwo

• Temperatura otoczenia-10 °C ... 40 °C
• Temperatura przechowywania-20 °C ... 70 °C
• Względna wilgotność powietrza0 - 90%
• Spełnia normęIEC 60034
• Klasa izolacjiF
• Klasa ratingowa zgodnie z EN 60034-1S1
• Stopień ochronyIP21
• Przyłącza elektryczneWtyczka
• Informacja o materiałachZgodność z dyrektywą RoHS
• Klasa ochrony przeciwkorozyjnej0 - Brak obciążenia korozyjnego
• Zgodność z LABSVDMA24364-strefa III
• CertyfikacjaRCM Markc UL us - Recognized (OL)
• Znak CE (patrz deklaracja zgodności)Zgodnie z dyrektywą kompatybilności elektromagnetycznej UEZgodnie z dyrektywą niskonapięciową UEzgodnie z dyrektywą UE RoHS
• Znak UKCA (patrz deklaracja zgodności)wg przepisów UK dot. EMVwg przepisów UK dot. urządzeń elektrycznychwg przepisów UK RoHS
• Znamionowe napięcie robocze DC565 V
• Napięcie nominalne DC565 V
• Typ uzwojeniaGwiazda wewn.
• Liczba par biegunów3
• Moment obrotowy postojowy2.8 Nm
• Znamionowy moment obrotowy2.3 Nm
• Szczytowy moment obrotowy11.2 Nm
• Znamionowa prędkość obrotowa3000 1/min
• Maks. prędkość obrotowa4192 1/min
• Moc znamionowa silnika720 W
• Prąd ciągły w stanie spoczynku1.8 A
• Prąd znamionowy, silnik1.6 A
• Prąd szczytowy7.2 A
• Stała silnika1.438 Nm/A
• Stała napięcia faza-faza95.3 mVmin
• Rezystancja uzwojenia faza-faza14.2 Ohm
• Indukcyjność uzwojenia faza-faza30 mH
• Całkowity wyjściowy moment bezwładności1.4 kgcm²
• Waga produktu3050 g
• Dopuszczalne osiowe obciążenie wałka70 N
• Dopuszczalne promieniowe obciążenie wałka350 N
• Czujnik położenia wirnikaEnkoder bezwzględny, jednoobrotowy
• Czujnik położenia wirnika, interfejsHIPERFACE®
• Zasada pomiaru czujnika położenia wirnikapojemnościowy
• Czujnik położenia wirnika, okresy sinusoidalne/kosinusoidalne na obrót16
• Czujnik położenia wirnika, typowa rozdzielczość12 bit
• Czujnik położenia wirnika, typowa dokładność kątowa20 arcmin
• MTTFd, części składowe340 lat, czujnik położenia wirnika
• Efektywność energetycznaENEFF (CN) / Class 2
