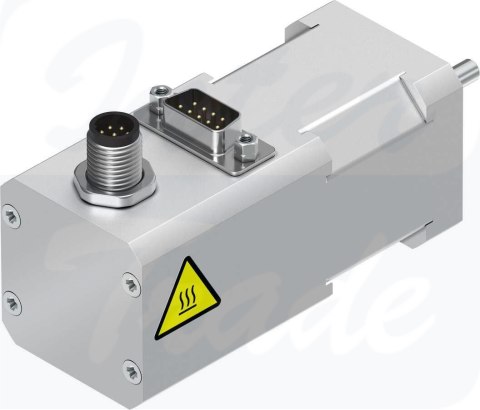

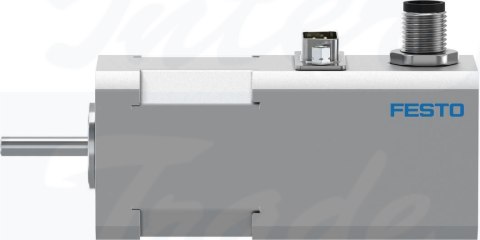

[EMMS-ST-42-S-SE-G2] {1370471} Silnik skokowy

• Temperatura otoczenia-10 °C ... 50 °C
• Temperatura przechowywania-20 °C ... 70 °C
• Względna wilgotność powietrza0 - 85%
• Spełnia normęIEC 60034
• Klasa izolacjiB
• Klasa termiczna wg EN 60034-1B
• Klasa ratingowa zgodnie z EN 60034-1S1
• Stopień ochronyIP54
• Przyłącza elektryczneWtyczka
• Informacja o materiałachZgodność z dyrektywą RoHS
• Klasa ochrony przeciwkorozyjnej1 - niskie obciążenie korozyjne
• Zgodność z LABSVDMA24364-B2-L
• CertyfikacjaRCM Markc UL us - Recognized (OL)
• Znak CE (patrz deklaracja zgodności)Zgodnie z dyrektywą kompatybilności elektromagnetycznej UEzgodnie z dyrektywą UE RoHS
• Znak UKCA (patrz deklaracja zgodności)wg przepisów UK dot. EMVwg przepisów UK RoHS
• Znamionowe napięcie robocze DC48 V
• Moment trzymający silnika0.5 Nm
• Maks. prędkość obrotowa1740 1/min
• Kąt skoku pełnego kroku1.8 deg
• Tolerancja kąta kroku±5%
• Prąd znamionowy, silnik1.8 A
• Stała napięcia, faza23 mVmin
• Rezystancja uzwojenia faza1.75 Ohm
• Indukcyjność uzwojenia faza na każdą pojedynczą fazę (nieskojarzona)3.3 mH
• Masowy moment bezwładności wirnika0.082 kgcm²
• Całkowity wyjściowy moment bezwładności0.082 kgcm²
• Waga produktu450 g
• Dopuszczalne osiowe obciążenie wałka7 N
• Dopuszczalne promieniowe obciążenie wałka20 N
• Czujnik położenia wirnikaEnkoder przyrostowy
• Czujnik położenia wirnika, interfejsRS422 TTL kanały A-B + impuls zerowy
• Zasada pomiaru czujnika położenia wirnikaoptyczny
• Moment trzymający hamulca0.4 Nm
