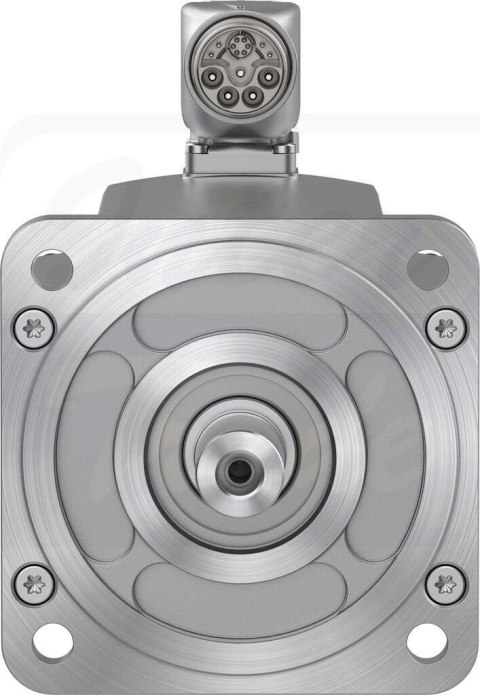

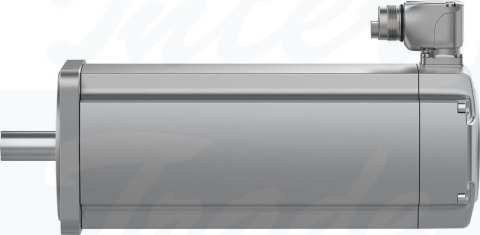

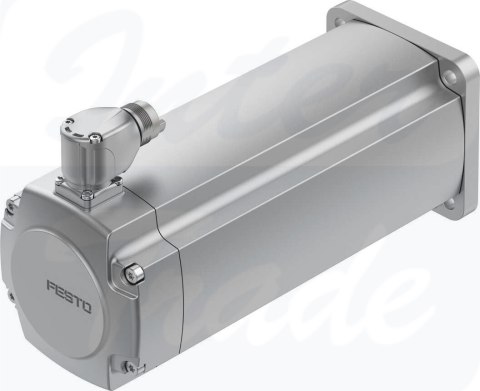

• [EMMT-AS-100-M-HS-RSB] Silnik serwo

Kod producenta: EMMT-AS-100-M-HS-RSB

Silnik serwo

12153.03
szt. Do przechowalni
Standarowo, wysyłka w ciągu 3 dni
Cena przesyłki 0
Kurier 0
Odbiór osobisty 0
Dostępność Dostępność wymaga potwierdzenia
Strona główna producenta
GTIN GTIN 4052568461379
PKWiU 5255532

Zamówienie telefoniczne: +48 882 650 149

Zostaw telefon
  • Temperatura otoczenia-15 °C ... 40 °C
  • Uwaga na temat temperatury otoczeniado 80°C przy wartościach znamionowych obniżonych o -1,5% na 1°C
  • Maks. wysokość ustawiania4000 m
  • Uwaga dotycząca maks. wysokości zabudowyod 1000 m tylko przy wartościach znamionowych obniżonych o -1,0% na 100 m
  • Temperatura przechowywania-20 °C ... 70 °C
  • Względna wilgotność powietrza0 - 90%
  • Spełnia normęIEC 60034
  • Klasa termiczna wg EN 60034-1F
  • Maks. temperatura uzwojenia155 °C
  • Klasa ratingowa zgodnie z EN 60034-1S1
  • Monitorowanie temperaturyCyfrowa transmisja temperatury silnika przez EnDat 2.2
  • Konstrukcja silnika zgodna z EN 60034-7IM B5IM V1IM V3
  • Pozycja montażudowolny
  • Stopień ochronyIP40
  • Uwaga o stopniu ochronyIP40 dla wału silnika bez pierścienia uszczelniającegoIP65 do wału silnika z pierścieniem uszczelniającymIP67 dla obudowy silnika z przyłączami
  • Współosiowość, koncentryczność, współosiowość, bicie osiowe wg DIN SPEC 42955N
  • Dokładność wyważeniaG 2,5
  • Moment zatrzymania<1,0% szczytowego momentu obrotowego</span>
  • Czas przechowywania na magazynie w warunkach nominalnych20000 h
  • Kod interfejsu, Motor Out100A
  • Przyłącze elektryczne 1, rodzaj przyłączaWtyczka hybrydowa
  • Przyłącze elektryczne 1, technika przyłączeniowaM23X1
  • Przyłącze elektryczne 1, liczba pinów/żył15
  • Przyłącze elektryczne 1, układ połączeń00995913
  • Stopień zanieczyszczenia2
  • Informacja o materiałachZgodność z dyrektywą RoHS
  • Klasa ochrony przeciwkorozyjnej0 - Brak obciążenia korozyjnego
  • Zgodność z LABSVDMA24364-strefa III
  • Odporność na drganiaTest odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6
  • Odporność na wstrząsyTest odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27
  • CertyfikacjaRCM Markc UL us - Recognized (OL)
  • Znak CE (patrz deklaracja zgodności)Zgodnie z dyrektywą kompatybilności elektromagnetycznej UEZgodnie z dyrektywą niskonapięciową UEzgodnie z dyrektywą UE RoHS
  • Znak UKCA (patrz deklaracja zgodności)wg przepisów UK dot. EMVwg przepisów UK dot. urządzeń elektrycznychwg przepisów UK RoHS
  • Jednostka certyfikującaUL E342973
  • Znamionowe napięcie robocze DC680 V
  • Typ uzwojeniaGwiazda wewn.
  • Liczba par biegunów5
  • Moment obrotowy postojowy8.6 Nm
  • Znamionowy moment obrotowy6.3 Nm
  • Szczytowy moment obrotowy22.4 Nm
  • Znamionowa prędkość obrotowa2700 1/min
  • Maks. prędkość obrotowa4790 1/min
  • Maks. mechaniczna prędkość obrotowa13000 1/min
  • Moc znamionowa silnika1770 W
  • Prąd ciągły w stanie spoczynku5.9 A
  • Prąd znamionowy, silnik4.3 A
  • Prąd szczytowy22.1 A
  • Stała silnika1.46 Nm/A
  • Stała momentu obrotowego postojowego1.66 Nm/A
  • Stała napięcia faza-faza100 mVmin
  • Rezystancja uzwojenia faza-faza1.84 Ohm
  • Indukcyjność uzwojenia faza-faza20.4 mH
  • Indukcyjność uzwojenia wzdłużnego Ld (faza)10.2 mH
  • Indukcyjność uzwojenia krzyżowego Lq (faza)15.3 mH
  • Elektryczna stała czasowa16.6 ms
  • Termiczna stała czasowa73 min
  • Opór cieplny0.5 K/W
  • Kołnierz pomiarowy300 x 300 x 20 mm, stal
  • Całkowity wyjściowy moment bezwładności5.34 kgcm²
  • Waga produktu8200 g
  • Dopuszczalne osiowe obciążenie wałka200 N
  • Dopuszczalne promieniowe obciążenie wałka1110 N
  • Czujnik położenia wirnikaEnkoder bezwzględny, jednoobrotowy
  • Czujnik położenia wirnika, oznaczenie producentaECI 1319
  • Czujnik położenia wirnika, bezwzględne wykrywanie obrotów1
  • Czujnik położenia wirnika, interfejsEnDat 22
  • Zasada pomiaru czujnika położenia wirnikaindukcyjny
  • Czujnik położenia wirnika, napięcie robocze DC5 V
  • Czujnik położenia wirnika, zakres napięcia roboczego DC3.6 V ... 14 V
  • Czujnik położenia wirnika, liczba impulsów na każdy obrót524288
  • Czujnik położenia wirnika, rozdzielczość19 bit
  • Czujnik położenia wirnika, dokładność systemu pomiaru kąta-65 arcsec ... 65 arcsec
  • Moment trzymający hamulca11 Nm
  • Napięcie robocze DC, hamulec24 V
  • Pobór prądu przez hamulec0.75 A
  • Pobór mocy hamulca18 W
  • Rezystancja cewki hamulca32 Ohm
  • Indukcyjność cewki hamulcowej900 mH
  • Czas zwolnienia hamulca80 ms
  • Czas zamykania hamulca20 ms
  • Opóźnienie zadziałania hamulca DC4 ms
  • Maks. prędkość obrotowa bez obciążenia, hamulec10000 1/min
  • Maks. tarcie przy hamowaniu12000 J
  • Masowy moment bezwładności, hamulec0.74 kgcm²
  • Cykle przełączania, hamulec10 mln. uruchomień bez obciążenia (bez tarcia!)
  • MTTF, części składowe190 lat, czujnik położenia wirnika
  • MTTFd, części składowe380 lat, czujnik położenia wirnika
  • Efektywność energetycznaENEFF (CN) / Class 2
