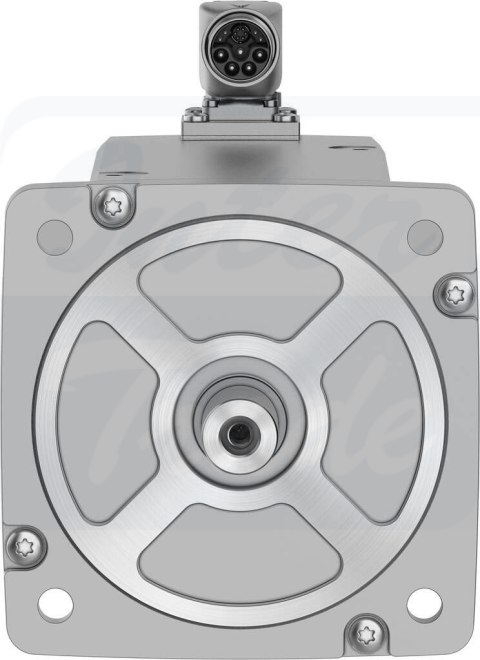

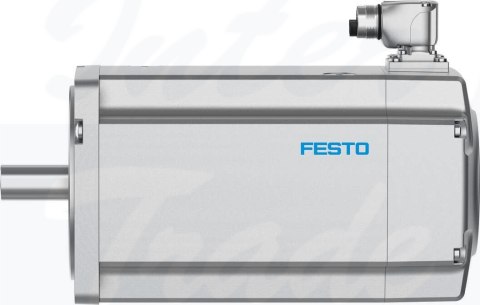

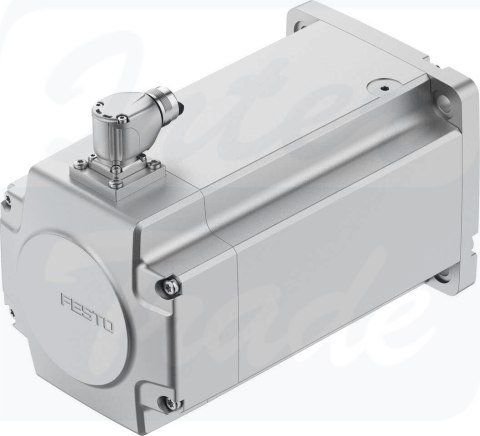

[EMMT-AS-150-MK-HS-R2MYB] {8148287} Silnik serwo

• Temperatura otoczenia-15 °C ... 40 °C
• Uwaga na temat temperatury otoczeniado 80°C przy wartościach znamionowych obniżonych o -1,5% na 1°C
• Maks. wysokość ustawiania4000 m
• Uwaga dotycząca maks. wysokości zabudowyod 1000 m tylko przy wartościach znamionowych obniżonych o -1,0% na 100 m
• Temperatura przechowywania-20 °C ... 70 °C
• Względna wilgotność powietrza0 - 90%
• Spełnia normęIEC 60034
• Klasa termiczna wg EN 60034-1F
• Maks. temperatura uzwojenia155 °C
• Klasa ratingowa zgodnie z EN 60034-1S1
• Monitorowanie temperaturyCyfrowa transmisja temperatury silnika przez EnDat 2.2
• Konstrukcja silnika zgodna z EN 60034-7IM B5IM V1IM V3
• Pozycja montażudowolny
• Stopień ochronyIP21
• Uwaga o stopniu ochronyIP21 dla wałka silnika bez pierścienia uszczelniającego wałekIP65 do wału silnika z pierścieniem uszczelniającymIP67 dla obudowy silnika z przyłączami
• Współosiowość, koncentryczność, współosiowość, bicie osiowe wg DIN SPEC 42955N
• Dokładność wyważeniaG 2,5
• Moment zatrzymania<1,0% szczytowego momentu obrotowego</span>
• Czas przechowywania na magazynie w warunkach nominalnych20000 h
• Wersja wałka z wpustemDIN 6885A 8 x 7 x 36
• Kod interfejsu, Motor Out150 A
• Przyłącze elektryczne 1, rodzaj przyłączaWtyczka hybrydowa
• Przyłącze elektryczne 1, technika przyłączeniowaM23X1
• Przyłącze elektryczne 1, liczba pinów/żył15
• Przyłącze elektryczne 1, układ połączeń00995913
• Stopień zanieczyszczenia2
• Informacja o materiałachZgodność z dyrektywą RoHS
• Klasa ochrony przeciwkorozyjnej0 - Brak obciążenia korozyjnego
• Zgodność z LABSVDMA24364-strefa III
• Odporność na drganiawg EN 60068-2-6
• Odporność na wstrząsywg EN 60068-2-2915 g/11 ms wg EN 60068-2-27
• CertyfikacjaRCM Mark
• Znak CE (patrz deklaracja zgodności)Zgodnie z dyrektywą kompatybilności elektromagnetycznej UEZgodnie z dyrektywą maszynową UEzgodnie z dyrektywą UE RoHS
• Znak UKCA (patrz deklaracja zgodności)wg przepisów UK dot. EMVwg przepisów UK dot. maszynwg przepisów UK RoHS
• Jednostka certyfikującaTÜV 968/FSP 2317.00/21
• Znamionowe napięcie robocze DC680 V
• Typ uzwojeniaGwiazda wewn.
• Liczba par biegunów5
• Moment obrotowy postojowy33 Nm
• Znamionowy moment obrotowy27.1 Nm
• Szczytowy moment obrotowy64 Nm
• Znamionowa prędkość obrotowa1500 1/min
• Maks. prędkość obrotowa2368 1/min
• Maks. mechaniczna prędkość obrotowa10000 1/min
• Moc znamionowa silnika4257 W
• Prąd ciągły w stanie spoczynku11.4 A
• Prąd znamionowy, silnik9.5 A
• Prąd szczytowy24 A
• Stała silnika2.85 Nm/A
• Stała momentu obrotowego postojowego3.3 Nm/A
• Stała napięcia faza-faza199.4 mVmin
• Rezystancja uzwojenia faza-faza0.935 Ohm
• Indukcyjność uzwojenia faza-faza14.6 mH
• Indukcyjność uzwojenia wzdłużnego Ld (faza)7.2 mH
• Indukcyjność uzwojenia krzyżowego Lq (faza)7.3 mH
• Elektryczna stała czasowa15.4 ms
• Termiczna stała czasowa45 min
• Opór cieplny0.45 K/W
• Kołnierz pomiarowy450 x 450 x 30 mm, stal
• Całkowity wyjściowy moment bezwładności46.9 kgcm²
• Waga produktu22200 g
• Dopuszczalne osiowe obciążenie wałka294 N
• Dopuszczalne promieniowe obciążenie wałka1470 N
• Czujnik położenia wirnikaEnkoder Safety, bezwzględny, wieloobrotowy
• Czujnik położenia wirnika, oznaczenie producentaEQI 1331
• Czujnik położenia wirnika, bezwzględne wykrywanie obrotów4096
• Czujnik położenia wirnika, interfejsEnDat 22
• Zasada pomiaru czujnika położenia wirnikaindukcyjny
• Czujnik położenia wirnika, napięcie robocze DC5 V
• Czujnik położenia wirnika, zakres napięcia roboczego DC3.6 V ... 14 V
• Czujnik położenia wirnika, liczba impulsów na każdy obrót524288
• Czujnik położenia wirnika, rozdzielczość19 bit
• Czujnik położenia wirnika, dokładność systemu pomiaru kąta-65 arcsec ... 65 arcsec
• Moment trzymający hamulca45 Nm
• Napięcie robocze DC, hamulec24 V
• Pobór prądu przez hamulec1.08 A
• Pobór mocy hamulca26 W
• Czas zwolnienia hamulca230 ms
• Czas zamykania hamulca45 ms
• Opóźnienie zadziałania hamulca DC6 ms
• Maks. prędkość obrotowa bez obciążenia, hamulec10000 1/min
• Masowy moment bezwładności, hamulec8.2 kgcm²
• Cykle przełączania, hamulec5 mln uruchomień bez obciążenia (bez tarcia!)
• Safety Integrity Level (SIL), części składoweSIL 2, Encoder
• Performance Level (PL), części składoweCat. 3, PLd, encoder
• PFHd, części składowe15 x 10E-9, enkoder
• Okres eksploatacji Tm, podzespoły20 lat, czujnik położenia wirnika
• MTTF, części składowe190 lat, czujnik położenia wirnika
• MTTFd, części składowe380 lat, czujnik położenia wirnika
• Efektywność energetycznaENEFF (CN) / Class 1
