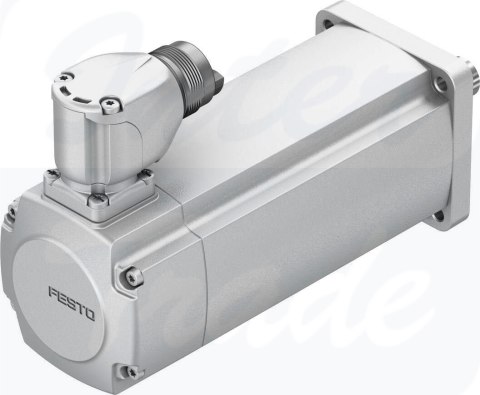

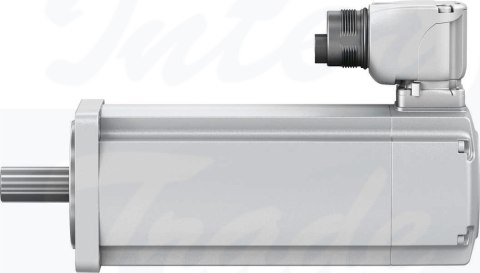

[EMMT-AS-60-L-HS-RM] {5242217} Silnik serwo

• Temperatura otoczenia-15 °C ... 40 °C
• Uwaga na temat temperatury otoczeniado 80°C przy wartościach znamionowych obniżonych o -1,5% na 1°C
• Maks. wysokość ustawiania4000 m
• Uwaga dotycząca maks. wysokości zabudowyod 1000 m tylko przy wartościach znamionowych obniżonych o -1,0% na 100 m
• Temperatura przechowywania-20 °C ... 70 °C
• Względna wilgotność powietrza0 - 90%
• Spełnia normęIEC 60034
• Klasa termiczna wg EN 60034-1F
• Maks. temperatura uzwojenia155 °C
• Klasa ratingowa zgodnie z EN 60034-1S1
• Monitorowanie temperaturyCyfrowa transmisja temperatury silnika przez EnDat 2.2
• Konstrukcja silnika zgodna z EN 60034-7IM B5IM V1IM V3
• Pozycja montażudowolny
• Stopień ochronyIP40
• Uwaga o stopniu ochronyIP40 dla wału silnika bez pierścienia uszczelniającegoIP65 do wału silnika z pierścieniem uszczelniającymIP67 dla obudowy silnika z przyłączami
• Współosiowość, koncentryczność, współosiowość, bicie osiowe wg DIN SPEC 42955N
• Dokładność wyważeniaG 2,5
• Moment zatrzymania<1,0% szczytowego momentu obrotowego</span>
• Czas przechowywania na magazynie w warunkach nominalnych20000 h
• Kod interfejsu, Motor Out60P
• Przyłącze elektryczne 1, rodzaj przyłączaWtyczka hybrydowa
• Przyłącze elektryczne 1, technika przyłączeniowaM23X1
• Przyłącze elektryczne 1, liczba pinów/żył15
• Przyłącze elektryczne 1, układ połączeń00995913
• Stopień zanieczyszczenia2
• Informacja o materiałachZgodność z dyrektywą RoHS
• Klasa ochrony przeciwkorozyjnej0 - Brak obciążenia korozyjnego
• Zgodność z LABSVDMA24364-strefa III
• Odporność na drganiaTest odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6
• Odporność na wstrząsyTest odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27
• CertyfikacjaRCM Markc UL us - Recognized (OL)
• Znak CE (patrz deklaracja zgodności)Zgodnie z dyrektywą kompatybilności elektromagnetycznej UEZgodnie z dyrektywą niskonapięciową UEzgodnie z dyrektywą UE RoHS
• Znak UKCA (patrz deklaracja zgodności)wg przepisów UK dot. EMVwg przepisów UK dot. urządzeń elektrycznychwg przepisów UK RoHS
• Jednostka certyfikującaUL E342973
• Znamionowe napięcie robocze DC680 V
• Typ uzwojeniaGwiazda wewn.
• Liczba par biegunów5
• Moment obrotowy postojowy1.66 Nm
• Znamionowy moment obrotowy1.4 Nm
• Szczytowy moment obrotowy5.6 Nm
• Znamionowa prędkość obrotowa3000 1/min
• Maks. prędkość obrotowa14300 1/min
• Maks. mechaniczna prędkość obrotowa16000 1/min
• Moc znamionowa silnika440 W
• Prąd ciągły w stanie spoczynku3.8 A
• Prąd znamionowy, silnik3.2 A
• Prąd szczytowy18.3 A
• Stała silnika0.44 Nm/A
• Stała momentu obrotowego postojowego0.52 Nm/A
• Stała napięcia faza-faza31.2 mVmin
• Rezystancja uzwojenia faza-faza2.68 Ohm
• Indukcyjność uzwojenia faza-faza12 mH
• Indukcyjność uzwojenia wzdłużnego Ld (faza)5 mH
• Indukcyjność uzwojenia krzyżowego Lq (faza)6 mH
• Elektryczna stała czasowa3 ms
• Termiczna stała czasowa43 min
• Opór cieplny1 K/W
• Kołnierz pomiarowy250 x 250 x 15 mm, stal
• Całkowity wyjściowy moment bezwładności0.403 kgcm²
• Waga produktu1910 g
• Dopuszczalne osiowe obciążenie wałka70 N
• Dopuszczalne promieniowe obciążenie wałka350 N
• Czujnik położenia wirnikaEnkoder bezwzględny, wieloobrotowy
• Czujnik położenia wirnika, oznaczenie producentaEQI 1131
• Czujnik położenia wirnika, bezwzględne wykrywanie obrotów4096
• Czujnik położenia wirnika, interfejsEnDat 22
• Zasada pomiaru czujnika położenia wirnikaindukcyjny
• Czujnik położenia wirnika, napięcie robocze DC5 V
• Czujnik położenia wirnika, zakres napięcia roboczego DC3.6 V ... 14 V
• Czujnik położenia wirnika, liczba impulsów na każdy obrót524288
• Czujnik położenia wirnika, rozdzielczość19 bit
• Czujnik położenia wirnika, dokładność systemu pomiaru kąta-120 arcsec ... 120 arcsec
• MTTF, części składowe190 lat, czujnik położenia wirnika
• MTTFd, części składowe380 lat, czujnik położenia wirnika
