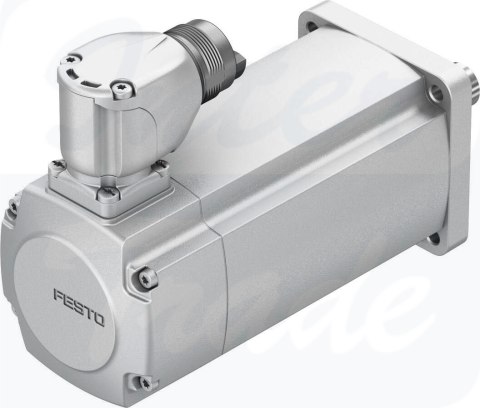

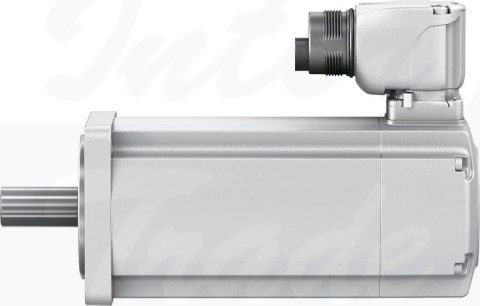

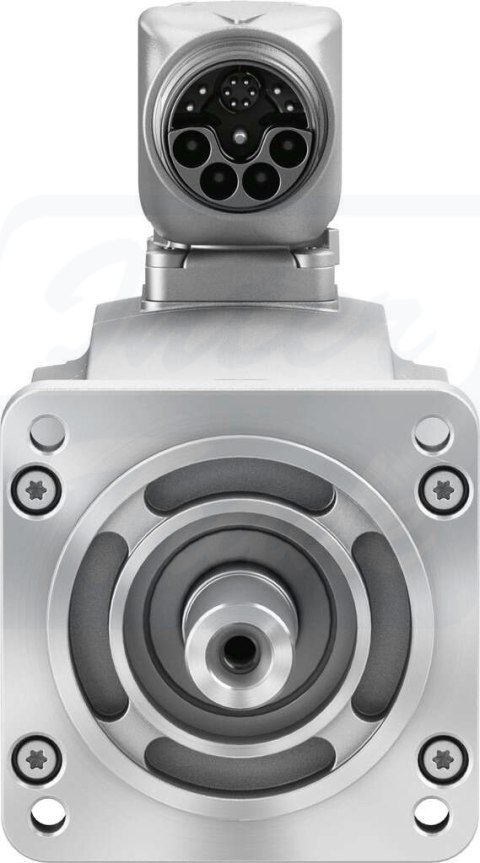

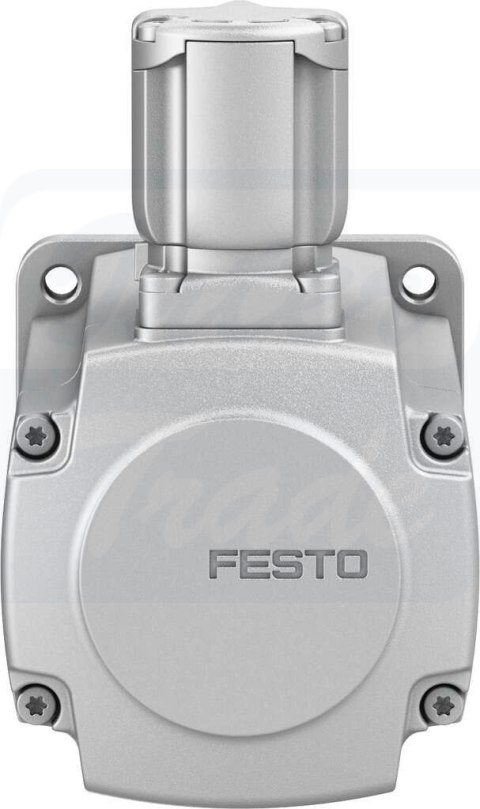

[EMMT-AS-60-M-HS-RSB] {5242210} Silnik serwo

• Temperatura otoczenia-15 °C ... 40 °C
• Uwaga na temat temperatury otoczeniado 80°C przy wartościach znamionowych obniżonych o -1,5% na 1°C
• Maks. wysokość ustawiania4000 m
• Uwaga dotycząca maks. wysokości zabudowyod 1000 m tylko przy wartościach znamionowych obniżonych o -1,0% na 100 m
• Temperatura przechowywania-20 °C ... 70 °C
• Względna wilgotność powietrza0 - 90%
• Spełnia normęIEC 60034
• Klasa termiczna wg EN 60034-1F
• Maks. temperatura uzwojenia155 °C
• Klasa ratingowa zgodnie z EN 60034-1S1
• Monitorowanie temperaturyCyfrowa transmisja temperatury silnika przez EnDat 2.2
• Konstrukcja silnika zgodna z EN 60034-7IM B5IM V1IM V3
• Pozycja montażudowolny
• Stopień ochronyIP40
• Uwaga o stopniu ochronyIP40 dla wału silnika bez pierścienia uszczelniającegoIP65 do wału silnika z pierścieniem uszczelniającymIP67 dla obudowy silnika z przyłączami
• Współosiowość, koncentryczność, współosiowość, bicie osiowe wg DIN SPEC 42955N
• Dokładność wyważeniaG 2,5
• Moment zatrzymania<1,0% szczytowego momentu obrotowego</span>
• Czas przechowywania na magazynie w warunkach nominalnych20000 h
• Kod interfejsu, Motor Out60P
• Przyłącze elektryczne 1, rodzaj przyłączaWtyczka hybrydowa
• Przyłącze elektryczne 1, technika przyłączeniowaM23X1
• Przyłącze elektryczne 1, liczba pinów/żył15
• Przyłącze elektryczne 1, układ połączeń00995913
• Stopień zanieczyszczenia2
• Informacja o materiałachZgodność z dyrektywą RoHS
• Klasa ochrony przeciwkorozyjnej0 - Brak obciążenia korozyjnego
• Zgodność z LABSVDMA24364-strefa III
• Odporność na drganiaTest odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6
• Odporność na wstrząsyTest odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27
• CertyfikacjaRCM Markc UL us - Recognized (OL)
• Znak CE (patrz deklaracja zgodności)Zgodnie z dyrektywą kompatybilności elektromagnetycznej UEZgodnie z dyrektywą niskonapięciową UEzgodnie z dyrektywą UE RoHS
• Znak UKCA (patrz deklaracja zgodności)wg przepisów UK dot. EMVwg przepisów UK dot. urządzeń elektrycznychwg przepisów UK RoHS
• Jednostka certyfikującaUL E342973
• Znamionowe napięcie robocze DC680 V
• Typ uzwojeniaGwiazda wewn.
• Liczba par biegunów5
• Moment obrotowy postojowy1.15 Nm
• Znamionowy moment obrotowy1 Nm
• Szczytowy moment obrotowy3.4 Nm
• Znamionowa prędkość obrotowa3000 1/min
• Maks. prędkość obrotowa14200 1/min
• Maks. mechaniczna prędkość obrotowa16000 1/min
• Moc znamionowa silnika310 W
• Prąd ciągły w stanie spoczynku2.5 A
• Prąd znamionowy, silnik2.2 A
• Prąd szczytowy11 A
• Stała silnika0.45 Nm/A
• Stała momentu obrotowego postojowego0.53 Nm/A
• Stała napięcia faza-faza32 mVmin
• Rezystancja uzwojenia faza-faza4.85 Ohm
• Indukcyjność uzwojenia faza-faza20 mH
• Indukcyjność uzwojenia wzdłużnego Ld (faza)8 mH
• Indukcyjność uzwojenia krzyżowego Lq (faza)10 mH
• Elektryczna stała czasowa2.7 ms
• Termiczna stała czasowa42 min
• Opór cieplny1.3 K/W
• Kołnierz pomiarowy250 x 250 x 15 mm, stal
• Całkowity wyjściowy moment bezwładności0.373 kgcm²
• Waga produktu1850 g
• Dopuszczalne osiowe obciążenie wałka70 N
• Dopuszczalne promieniowe obciążenie wałka350 N
• Czujnik położenia wirnikaEnkoder bezwzględny, jednoobrotowy
• Czujnik położenia wirnika, oznaczenie producentaECI 1118
• Czujnik położenia wirnika, bezwzględne wykrywanie obrotów1
• Czujnik położenia wirnika, interfejsEnDat 22
• Zasada pomiaru czujnika położenia wirnikaindukcyjny
• Czujnik położenia wirnika, napięcie robocze DC5 V
• Czujnik położenia wirnika, zakres napięcia roboczego DC3.6 V ... 14 V
• Czujnik położenia wirnika, liczba impulsów na każdy obrót262144
• Czujnik położenia wirnika, rozdzielczość18 bit
• Czujnik położenia wirnika, dokładność systemu pomiaru kąta-120 arcsec ... 120 arcsec
• Moment trzymający hamulca2.5 Nm
• Napięcie robocze DC, hamulec24 V
• Pobór prądu przez hamulec0.46 A
• Pobór mocy hamulca11 W
• Rezystancja cewki hamulca52.4 Ohm
• Indukcyjność cewki hamulcowej700 mH
• Czas zwolnienia hamulca35 ms
• Czas zamykania hamulca10 ms
• Opóźnienie zadziałania hamulca DC2 ms
• Maks. prędkość obrotowa bez obciążenia, hamulec10000 1/min
• Maks. tarcie przy hamowaniu5600 J
• Masowy moment bezwładności, hamulec0.074 kgcm²
• Cykle przełączania, hamulec10 mln. uruchomień bez obciążenia (bez tarcia!)
• MTTF, części składowe190 lat, czujnik położenia wirnika
• MTTFd, części składowe380 lat, czujnik położenia wirnika
