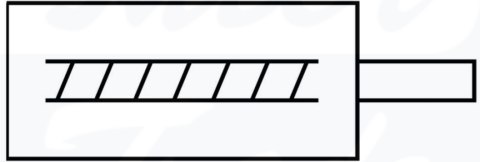

[ESBF-BS-100-400-5P] Siłownik elektryczny

• Wielkość100
• Skok400 mm
• Gwint na tłoczyskuM20X1,5
• Luz cofania30 µm
• Średnica śruby40 mm
• Skok śruby5 mm/U
• Maks. kąt skręcania tłoczyska +/-0.5 deg
• W oparciu o normęISO 15552
• Pozycja montażudowolny
• Zakończenie tłoczyskaGwint zewnętrzny
• Typ silnikaSilnik serwo
• Sygnalizacja położeniado wyłącznika zbliżeniowego
• KonstrukcjaSiłownik elektryczny z gwintem tocznym
• Typ śrubyŚruba pociągowa toczna
• Symbol00991941
• Zabezpieczenie przed obrotem / prowadzenieprowadzenie na łożyskach ślizgowych
• Maks. przyspieszenie5 m/s²
• Maks. prędkość0.17 m/s
• Powtarzalność±0,01 mm
• Czas pracy ciągłej100%
• Klasa ochrony przeciwkorozyjnej2 - średnie obciążenie korozyjne
• Zgodność z LABSVDMA24364-strefa III
• Temperatura przechowywania-20 °C ... 60 °C
• Dopuszczenie do branży spożywczejpatrz rozszerzone informacje o materiale
• Względna wilgotność powietrza0 - 95 %
• Stopień ochronyIP40
• Temperatura otoczenia0 °C ... 60 °C
• Maks. moment napędowy16.9 Nm
• Maks. siła promieniowa na wałku napędowym1100 N
• Maks. siła posuwu Fx17000 N
• Napędowy moment obrotowy bez obciążenia0.7 Nm
• Orientacyjna wartość efektywnego obciążenia, w poziomie1700 kg
• Wartość odniesienia, obciążenie użytkowe, w pionie1700 kg
• Masowy moment bezwładności JH na metr skoku18.978 kgcm²
• Masowy moment bezwładności JL na kg obciążenia efektywnego0.00633 kgcm²
• Masowy moment bezwładności JO4.6963 kgcm²
• Ruchoma masa przy skoku 0 mm8786 g
• Dodatkowa poruszana masa na 10 mm skoku132 g
• Masa podstawowa przy 0 mm skoku11123 g
• Dodatkowa masa na 10 mm skoku193 g
• Typ mocowaniaPrzy pomocy gwintu wewnętrznegolub osprzęt
• Kod interfejsu, element wykonawczyD100
• Informacja o materiałachZgodność z dyrektywą RoHS
• Materiał pokrywyOdlew aluminium, powlekany
• Materiał tłoczyskaNierdzewna stal stopowa
• Materiał śrubStal, ocynkowana
• Materiał nakrętki pociągowejStal łożyskowa
• Materiał wrzecionaStal łożyskowa
• Materiał rury siłownikaStop aluminium, anodowany na gładko
