[HGDD-50-A-G2] {1163045} Chwytak trójszczękowy

• Wielkość50
• Skok na szczękę chwytającą8 mm
• Maks. zamienność0.2 mm
• Maks. luz kątowy szczęk chwytaka ax, ay0.1 deg
• Maks. luz szczęk chwytających Sz0.05 mm
• Symetria obrotowa0.2 mm
• Dokładność powtarzalności chwytaka0.03 mm
• Liczba szczęk chwytaka3
• Pozycja montażudowolny
• Sposób działaniadwustronnego działania
• Funkcja chwytaka3-punktowy
• Zabezpieczenie siły chwytaniaprzy zamykaniu
• KonstrukcjaRównia pochyławymuszony przebieg ruchu
• Sygnalizacja położeniado wyłącznika zbliżeniowego

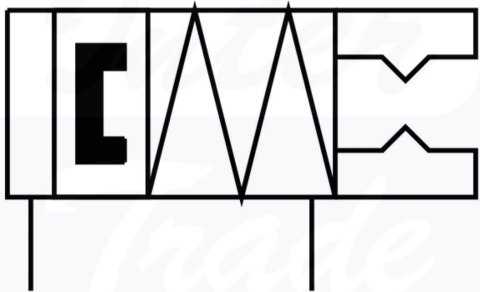

• Symbol00991895
• Ciśnienie robocze4 bar ... 8 bar
• Ciśnienie robocze powietrza nadmuchowego0 bar ... 0.5 bar
• Maks. częstotliwość robocza chwytaka4 Hz
• Min. czas otwarcia przy 0,6 MPa (6 bar, 87 psi)111 ms
• Min. czas zamykania przy 0,6 MPa (6 bar, 87 psi)87 ms
• Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
• Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
• Klasa ochrony przeciwkorozyjnej2 - średnie obciążenie korozyjne
• Zgodność z LABSVDMA24364-B2-L
• Stopień ochronyIP65
• Temperatura otoczenia5 °C ... 60 °C
• Masowy moment bezwładności15.07 kgcm²
• Maks. siła na szczękach chwytaka Fz, statyczna1300 N
• Maks. moment na szczęce chwytaka Mx, statyczny45 Nm
• Maks. moment na szczęce chwytaka My statyczny30 Nm
• Maks. moment na szczęce chwytaka Mz statyczny30 Nm
• Interwał smarowania uzupełniającego elementów prowadnic5 MioCyc
• Maks. masa na zewnętrzny palec chwytaka276 g
• Waga produktu1495 g
• Typ mocowaniaz otworem przelotowym i kołkiem pasowanymprzy pomocy gwintu wew. i kołka pasowanegoopcjonalnie:
• Przyłącze pneumatyczne powietrza nadmuchowegoM5
• Przyłącze pneumatyczneG1/8
• Informacja o materiałachZgodność z dyrektywą RoHS
• Materiał zaślepkiNierdzewna stal stopowa
• Materiał obudowyStop aluminium, anodowany na gładko
• Materiał szczęk chwytakaStal, hartowana
