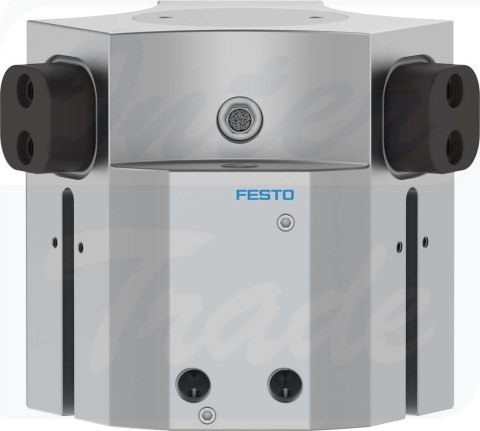

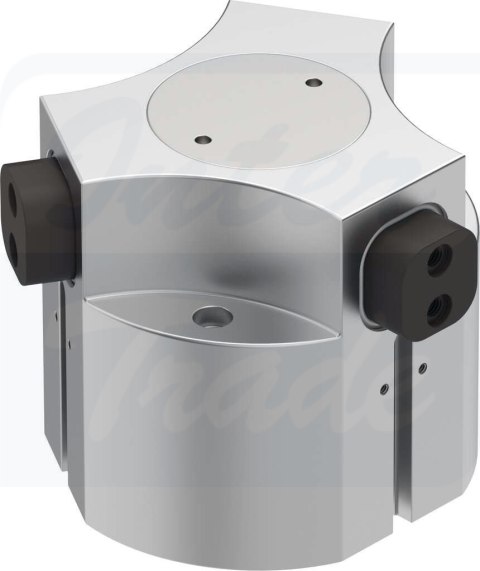

[HGDD-63-A-G1] {1163047} Chwytak trójszczękowy
8387.64
Ilość w opakowaniu | 1 szt. |
Standarowo, wysyłka w ciągu | 3 dni |
Cena przesyłki | 0 |
Dostępność | Dostępność wymaga potwierdzenia 30 szt. |
Strona główna producenta | |
Kod cyfrowy | 1163047 |
GTIN | GTIN 4052568227944 |
Zamówienie telefoniczne: +48 882 650 149
Zostaw telefon |
- Wielkość63
- Skok na szczękę chwytającą10 mm
- Maks. zamienność0.2 mm
- Maks. luz kątowy szczęk chwytaka ax, ay0.1 deg
- Maks. luz szczęk chwytających Sz0.05 mm
- Symetria obrotowa0.2 mm
- Dokładność powtarzalności chwytaka0.05 mm
- Liczba szczęk chwytaka3
- Pozycja montażudowolny
- Sposób działaniadwustronnego działania
- Funkcja chwytaka3-punktowy
- Zabezpieczenie siły chwytaniaprzy otwieraniu
- KonstrukcjaRównia pochyławymuszony przebieg ruchu
- Sygnalizacja położeniado wyłącznika zbliżeniowego
- Symbol00995947
- Ciśnienie robocze4 bar ... 8 bar
- Ciśnienie robocze powietrza nadmuchowego0 bar ... 0.5 bar
- Maks. częstotliwość robocza chwytaka4 Hz
- Min. czas otwarcia przy 0,6 MPa (6 bar, 87 psi)48 ms
- Min. czas zamykania przy 0,6 MPa (6 bar, 87 psi)190 ms
- Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
- Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
- Klasa ochrony przeciwkorozyjnej2 - średnie obciążenie korozyjne
- Zgodność z LABSVDMA24364-B2-L
- Stopień ochronyIP65
- Temperatura otoczenia5 °C ... 60 °C
- Masowy moment bezwładności45.05 kgcm²
- Maks. siła na szczękach chwytaka Fz, statyczna2300 N
- Maks. moment na szczęce chwytaka Mx, statyczny70 Nm
- Maks. moment na szczęce chwytaka My statyczny45 Nm
- Maks. moment na szczęce chwytaka Mz statyczny50 Nm
- Interwał smarowania uzupełniającego elementów prowadnic5 MioCyc
- Maks. masa na zewnętrzny palec chwytaka440 g
- Waga produktu2848 g
- Typ mocowaniaz otworem przelotowym i kołkiem pasowanymprzy pomocy gwintu wew. i kołka pasowanegoopcjonalnie:
- Przyłącze pneumatyczne powietrza nadmuchowegoM5
- Przyłącze pneumatyczneG1/8
- Informacja o materiałachZgodność z dyrektywą RoHS
- Materiał zaślepkiNierdzewna stal stopowa
- Materiał obudowyStop aluminium, anodowany na gładko
- Materiał szczęk chwytakaStal, hartowana
