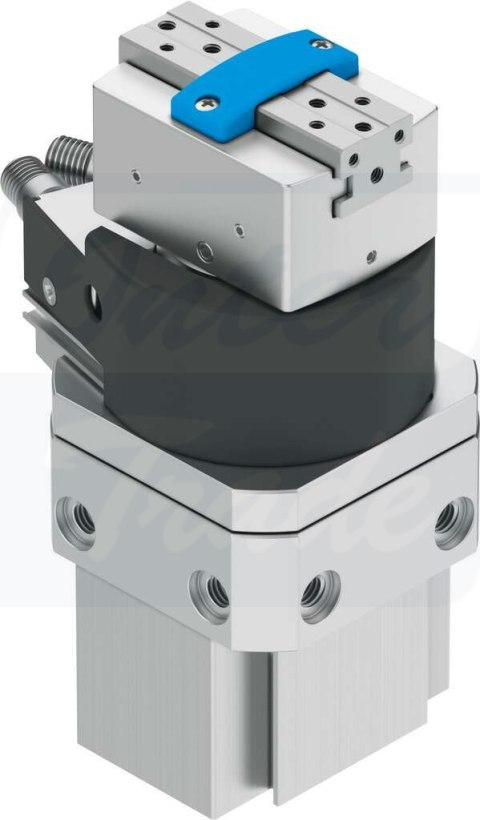

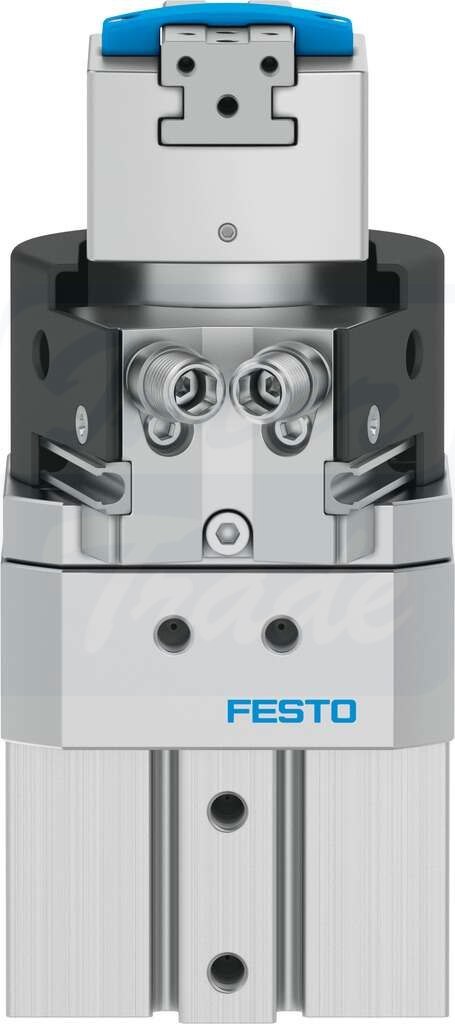

[HGDS-PP-16-P1-A-B] {1187959} Jednostka obrotowa z chwytakiem

• Wielkość16
• Zakres ustawiania kąta obrotu0 deg ... 210 deg
• Skok na szczękę chwytającą4.5 mm
• Maks. luz kątowy szczęk chwytaka ax, ay0.1 deg
• Maks. luz szczęk chwytających Sz0.02 mm
• Kąt obrotu210 deg
• Liczba szczęk chwytaka2
• Amortyzacja napędu wahadłowegoElastyczne pierścienie / płytki tłumiące z obu stron, regulowane położenia krańcowe, ze stałym ogranicznikiem
• Pozycja montażudowolny
• Regulacja precyzyjna napędu ćwierćobrotowego-6 deg
• Sposób działaniadwustronnego działania
• Funkcja chwytakaRównolegle
• KonstrukcjaNapęd wahadłowyz chwytakiem równoległym i napędem chwytaka
• Sygnalizacja położenia chwytakaz wyłącznikiem zbliżeniowym
• Sygnalizacja położenia napędu wahadłowegoz wyłącznikiem zbliżeniowym

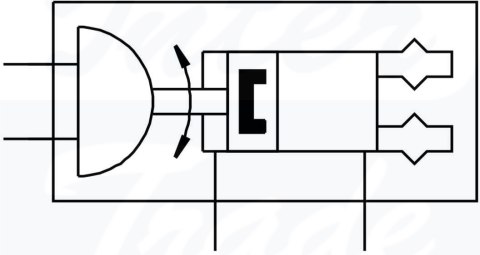

• Symbol00991893
• Ciśnienie robocze3 bar ... 8 bar
• Maks. częstotliwość obrotowa przy 0,6 MPa (6 bar, 87 psi)2 Hz
• Min. czas otwarcia przy 0,6 MPa (6 bar, 87 psi)40 ms
• Min. czas zamykania przy 0,6 MPa (6 bar, 87 psi)60 ms
• Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
• Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
• Klasa ochrony przeciwkorozyjnej2 - średnie obciążenie korozyjne
• Zgodność z LABSVDMA24364-B2-L
• Temperatura otoczenia5 °C ... 60 °C
• Siła chwytu na szczękę chwytającą przy 0,6 MPa (6 bar, 87 psi) , otwieranie58 N
• Całkowita siła chwytu przy 0,6 MPa (6 bar, 87 psi), otwieranie116 N
• Siła chwytu na szczękę chwytającą przy 0,6 MPa (6 bar, 87 psi), zamykanie51 N
• Całkowita siła chwytu przy 0,6 MPa (6 bar, 87 psi), zamykanie102 N
• Maks. siła na szczękach chwytaka Fz, statyczna150 N
• Maks. moment na szczęce chwytaka Mx, statyczny11 Nm
• Maks. moment na szczęce chwytaka My statyczny11 Nm
• Maks. moment na szczęce chwytaka Mz statyczny11 Nm
• Teoretyczny moment obrotowy przy 0,6 MPa (6 bar, 87 psi)1.25 Nm
• Waga produktu730 g
• Maks. masa na zewnętrzny palec chwytaka50 g
• Typ mocowaniaPrzy pomocy gwintu wew. i tulejki centrującejPrzy pomocy otworu przelotowego i tulejki centrującejz rowkiem typu „jaskółczy ogon"opcjonalnie:
• Przyłącze pneumatyczneM5
• Informacja o materiałachZgodność z dyrektywą RoHS
• Materiał wałka napęduStal
• Materiał pokrywyAluminiumPolioksymetylen
• Materiał uszczelnieńNBR
• Materiał obudowyStop aluminium do przeróbki plastycznej
• Materiał szczęk chwytakaStal wysokostopowa nierdzewna
