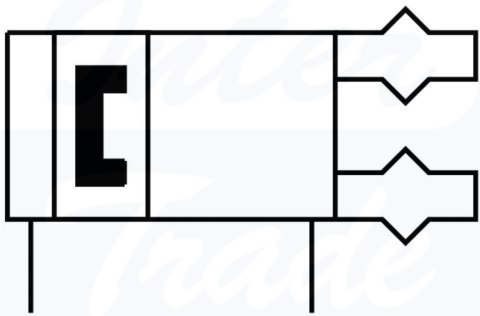

• [HGDT-35-A] {540862} Chwytak trójszczękowy

Kod producenta: HGDT-35-A

Chwytak trójszczękowy

5113.49
szt. Do przechowalni
Ilość w opakowaniu 1 szt.
Standarowo, wysyłka w ciągu 3 dni
Cena przesyłki 0
Kurier 0
Odbiór osobisty 0
Dostępność Dostępność wymaga potwierdzenia
Strona główna producenta
Kod cyfrowy 540862
GTIN GTIN 4052568179366

Zamówienie telefoniczne: +48 882 650 149

Zostaw telefon
  • Wielkość35
  • Skok na szczękę chwytającą4 mm
  • Maks. zamienność0.2 mm
  • Maks. luz kątowy szczęk chwytaka ax, ay0.1 deg
  • Maks. luz szczęk chwytających Sz0.05 mm
  • Symetria obrotowa0.2 mm
  • Dokładność powtarzalności chwytaka0.03 mm
  • Liczba szczęk chwytaka3
  • Pozycja montażudowolny
  • Sposób działaniadwustronnego działania
  • Funkcja chwytaka3-punktowy
  • KonstrukcjaRównia pochyławymuszony przebieg ruchu
  • Sygnalizacja położeniado wyłącznika zbliżeniowego
  • Symbol00991894
  • Całkowita siła chwytu przy 0,6 MPa (6 bar, 87 psi), otwieranie492 N
  • Całkowita siła chwytu przy 0,6 MPa (6 bar, 87 psi), zamykanie456 N
  • Ciśnienie robocze3 bar ... 8 bar
  • Ciśnienie robocze powietrza nadmuchowego0 bar ... 0.5 bar
  • Maks. częstotliwość robocza chwytaka4 Hz
  • Min. czas otwarcia przy 0,6 MPa (6 bar, 87 psi)40 ms
  • Min. czas zamykania przy 0,6 MPa (6 bar, 87 psi)45 ms
  • Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
  • Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
  • Klasa ochrony przeciwkorozyjnej2 - średnie obciążenie korozyjne
  • Zgodność z LABSVDMA24364-B1/B2-L
  • Temperatura otoczenia5 °C ... 60 °C
  • Siła chwytu na szczękę chwytającą przy 0,6 MPa (6 bar, 87 psi) , otwieranie164 N
  • Siła chwytu na szczękę chwytającą przy 0,6 MPa (6 bar, 87 psi), zamykanie152 N
  • Masowy moment bezwładności1.17 kgcm²
  • Maks. siła na szczękach chwytaka Fz, statyczna400 N
  • Maks. moment na szczęce chwytaka Mx, statyczny15 Nm
  • Maks. moment na szczęce chwytaka My statyczny10 Nm
  • Maks. moment na szczęce chwytaka Mz statyczny10 Nm
  • Interwał smarowania uzupełniającego elementów prowadnic5 MioCyc
  • Maks. masa na zewnętrzny palec chwytaka30 g
  • Waga produktu307 g
  • Typ mocowaniaz otworem przelotowym i kołkiem pasowanymprzy pomocy gwintu wew. i kołka pasowanegoopcjonalnie:
  • Przyłącze pneumatyczne powietrza nadmuchowegoM5
  • Przyłącze pneumatyczneM5
  • Materiał zaślepkiNierdzewna stal stopowa
  • Materiał obudowyStop aluminium do przeróbki plastycznejPowlekany COMPCOTE
  • Materiał szczęk chwytakaStal, hartowana
