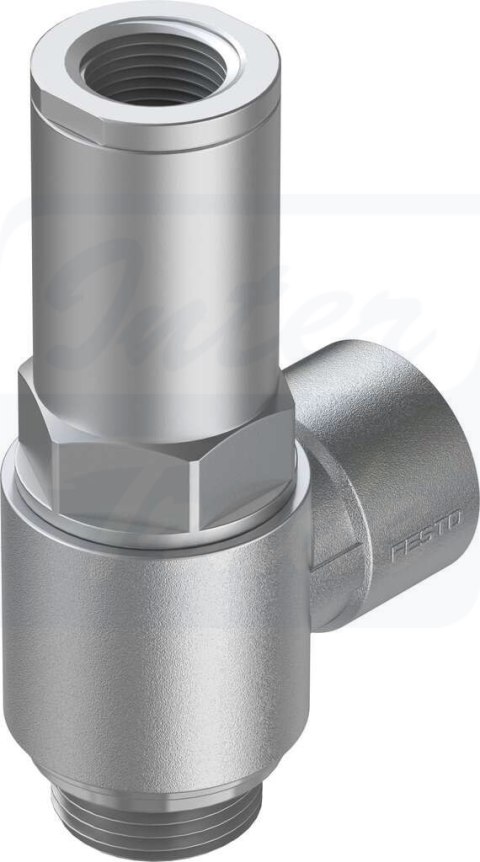

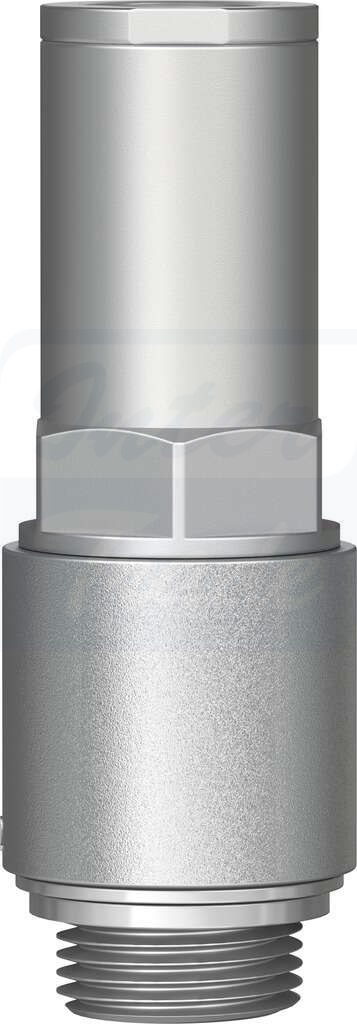

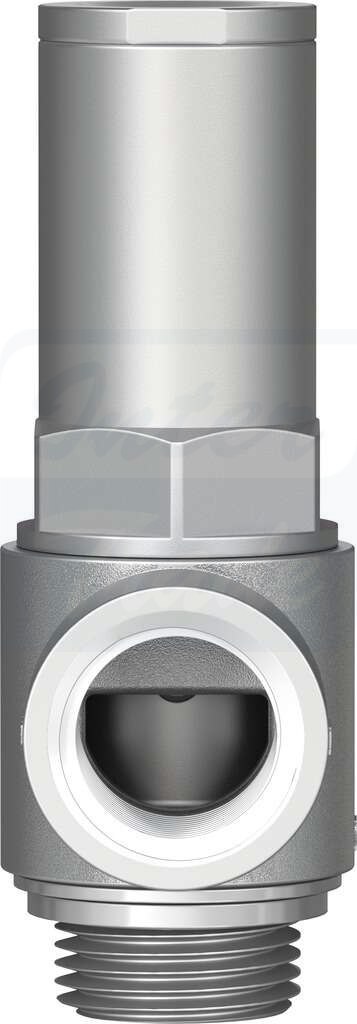

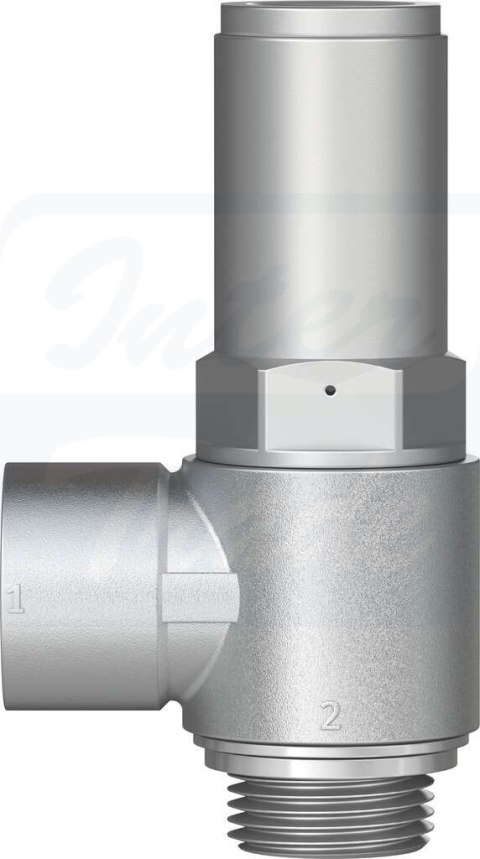

[HGL-1/2-B] {530033} Sterowany zawór zwrotny

• Funkcja zaworufunkcja odblokowania zaworu zwrotnego
• Przyłącze pneumatyczne 1G1/2
• Przyłącze pneumatyczne 2G1/2
• Przyłącze zasilania pilotów 21G3/8
• Sposób uruchamianiapneumatyczny
• Typ mocowaniawkręcanez gwintem zewnętrznym
• Ciśnienie robocze0.05 MPa ... 1 MPa
• Ciśnienie robocze0.5 bar ... 10 bar
• Ciśnienie pilota0.1 MPa ... 1 MPa
• Ciśnienie pilota1 bar ... 10 bar
• Ciśnienie pilota14.5 psi ... 145 psi
• Temperatura otoczenia-10 °C ... 60 °C
• Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
• Klasyfikacja morskapatrz certyfikat
• Pozycja montażudowolny
• Symbol00991456
• Przepływ normalny 1->2 (6-0)2100 l/min
• Normalny przepływ nominalny 1->2 (6-5)1600 l/min
• Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
• Klasa ochrony przeciwkorozyjnej2 - średnie obciążenie korozyjne
• Zgodność z LABSVDMA24364-B2-L
• Temperatura przechowywania-10 °C ... 60 °C
• Temperatura medium-10 °C ... 60 °C
• Medium sterujące (dla pilotów)Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]
• Znamionowy moment dokręcenia14 Nm
• Tolerancja znamionowego momentu dokręcenia± 10%
• Waga produktu129.4 g
• Informacja o materiałachZgodność z dyrektywą RoHS
• Materiał uszczelnieńNBR
• Materiał śruby drążonejStop aluminium do przeróbki plastycznejanodowany
• Materiał pierścienia zwalniającegoPolioksymetylen
• Materiał uszczelki zaworu zwrotnegoNBR
• Materiał przyłącza obrotowegoCynkowy odlew kokilowy
