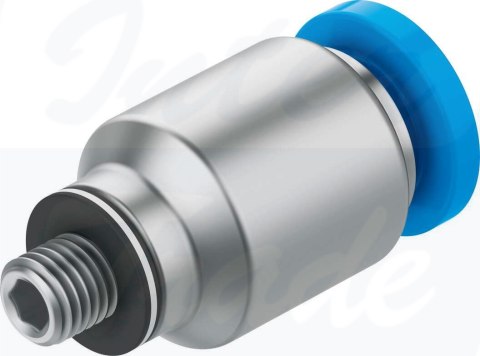

[NPQE-DK-M3-Q4-F1A-P10] {8158773} Złącze wtykowe

• WielkośćMini
• Średnica nominalna1.5 mm
• Rodzaj uszczelnienia części z gwintemPierścień uszczelniający
• Pozycja montażudowolny
• Konstrukcjakształt prosty
• Wielkość opakowania10
• KonstrukcjaZasada Push Pull
• WariantyNie wolno stosować metali, których głównym składnikiem jest miedź, cynk lub nikiel. Wyjątkiem są niklowane stale, niklowane chemicznie powierzchnie, płytki drukowane, przewody, elektryczne łączniki wtykowe i cewki.
• Ciśnienie robocze w całym zakresie temperatury-0.095 MPa ... 0.8 MPa
• Ciśnienie robocze w całym zakresie temperatury-0.95 bar ... 8 bar
• Ciśnienie robocze w całym zakresie temperatury-13.775 psi ... 116 psi
• Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
• Uwaga dotycząca medium roboczego/sterującegoMożliwa praca ze smarowaniem
• Klasa ochrony przeciwkorozyjnej1 - niskie obciążenie korozyjne
• Zgodność z LABSVDMA24364-strefa III
• Przydatność do produkcji akumulatorów litowo-jonowychNie wolno stosować metali, w których zawartość miedzi, cynku lub niklu przekracza 1% masy. Wyjątkiem są nikiel w stali, powierzchnie niklowane chemicznie, płytki drukowane, kable, złącza elektryczne i cewki
• Klasa CleanroomKlasa 4 wg ISO 14644-1
• Temperatura otoczenia-5 °C ... 60 °C
• Znamionowy moment dokręcenia0.3 Nm
• Tolerancja znamionowego momentu dokręcenia± 5%
• Waga produktu1.61 g
• Przyłącze pneumatyczne 1Gwint zewnętrzny M3
• Przyłącze pneumatyczne 2do przewodu o średnicy zewn. 4 mm
• Kolor pierścienia zwalniającegoniebieski
• Informacja o materiałachZgodność z dyrektywą RoHS
• Materiał obudowyStal wysokostopowa nierdzewna
• Materiał uszczelki gwintuNBRstal wysokostopowa nierdzewna
• Materiał pierścienia zwalniającegoPolioksymetylen
• Materiał uszczelnienia przewoduNBR
• Materiał elementu trzymającego przewódNierdzewna stal stopowa
