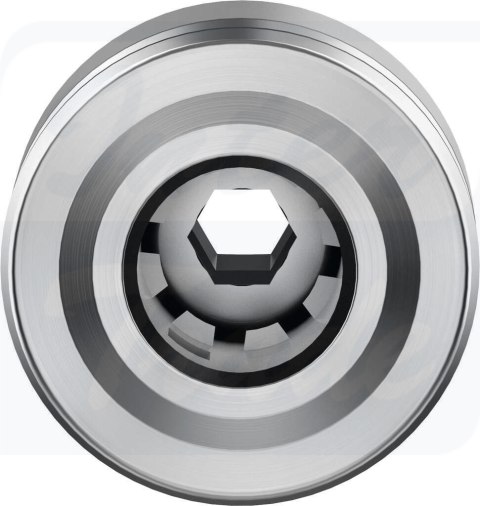

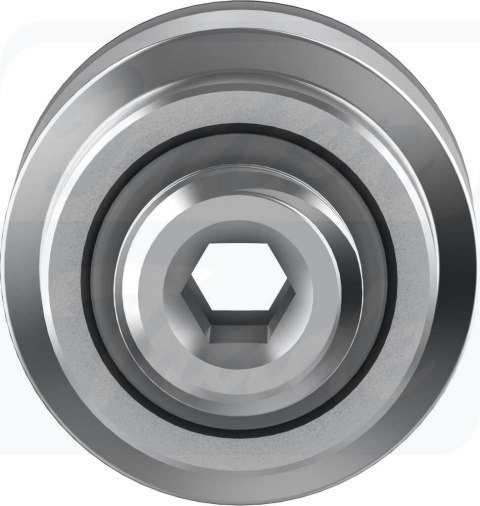

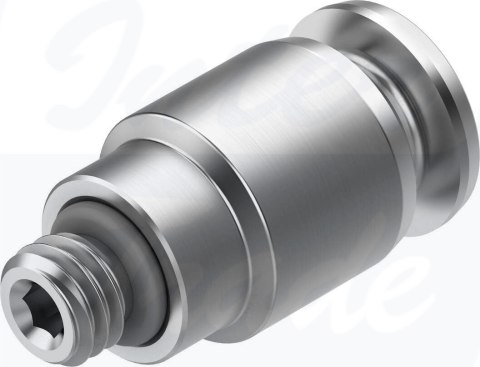

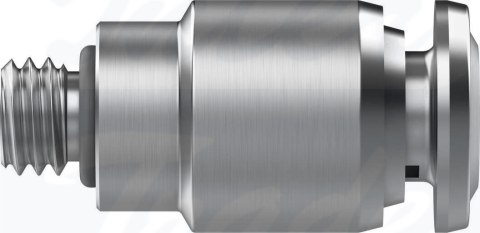

[NPQR-DK-M5-Q4] {8085657} Złącze wtykowe

• WielkośćStandard
• Średnica nominalna2.1 mm
• Głębokość wsunięcia przewodu14 mm
• Rodzaj uszczelnienia części z gwintemPierścień uszczelniający
• Pozycja montażudowolny
• Wielkość opakowania1
• KonstrukcjaZasada Push Pull
• Symbol00997424
• Ciśnienie robocze w całym zakresie temperatury-0.095 MPa ... 1.6 MPa
• Ciśnienie robocze w całym zakresie temperatury-0.95 bar ... 16 bar
• Ciśnienie robocze w całym zakresie temperatury-13.775 psi ... 232 psi
• Jednostka certyfikującaNSF C0556009
• Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:-:-]
• Uwaga dotycząca medium roboczego/sterującegoMożliwa praca ze smarowaniem
• Klasa ochrony przeciwkorozyjnej4 - wyjątkowo silne obciążenie korozyjne
• Zgodność z LABSVDMA24364-B2-L
• Przydatność do produkcji akumulatorów litowo-jonowychNie wolno stosować metali, w których zawartość miedzi, cynku lub niklu przekracza 1% masy. Wyjątkiem są nikiel w stali, powierzchnie niklowane chemicznie, płytki drukowane, kable, złącza elektryczne i cewki
• Klasa CleanroomKlasa 4 wg ISO 14644-1
• Dopuszczenie do branży spożywczejpatrz deklaracja zgodnościNSF/ANSI 169
• Temperatura otoczenia-20 °C ... 150 °C
• Znamionowy moment dokręcenia1 Nm
• Tolerancja znamionowego momentu dokręcenia± 20%
• Waga produktu5.4 g
• Przyłącze pneumatyczne 1Gwint zewnętrzny M5
• Przyłącze pneumatyczne 2do przewodu o średnicy zewn. 4 mm
• Informacja o materiałachZgodność z dyrektywą RoHS
• Materiał obudowyStal wysokostopowa nierdzewna
• Materiał uszczelki gwintuFPM
• Materiałowy pierścień zabezpieczającyNierdzewna stal stopowa
• Materiał pierścienia zwalniającegoNierdzewna stal stopowa
• Materiał uszczelnienia przewoduFPM
• Materiał elementu trzymającego przewódNierdzewna stal stopowa
• Materiał pierścienia podporowegoPPSU
