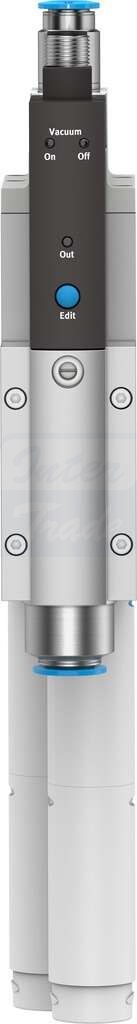

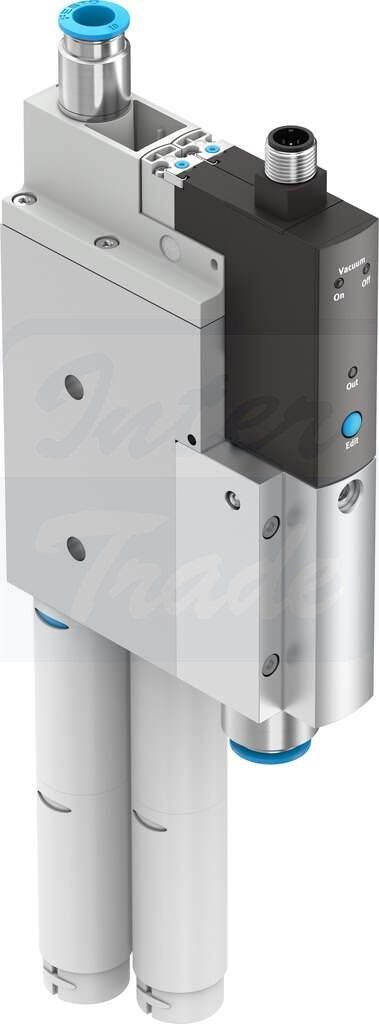

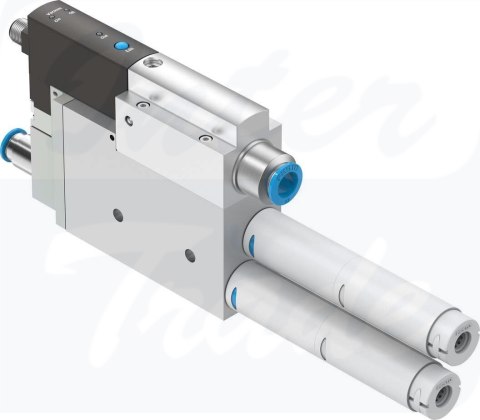

• [OVEM-20-H-C-QO-CE-N-1P] {8070091} Generator podciśnienia

Kod producenta: OVEM-20-H-C-QO-CE-N-1P

Generator podciśnienia

3642.07
szt. Do przechowalni
Ilość w opakowaniu 1 szt.
Standarowo, wysyłka w ciągu 3 dni
Cena przesyłki 0
Kurier 0
Odbiór osobisty 0
Dostępność Dostępność wymaga potwierdzenia
Strona główna producenta
Kod cyfrowy 8070091
GTIN GTIN 4052568300579

Zamówienie telefoniczne: +48 882 650 149

Zostaw telefon
  • Średnica nominalna dyszy Lavala2 mm
  • Szerokość modułu36 mm
  • Konstrukcja tłumika hałasuotwarty
  • Pozycja montażudowolny
  • Charakterystyka eżektorawysokie podciśnienieStandard
  • Dokładność filtracji40 µm
  • Pomocnicze sterowanie ręcznebez blokady
  • Zintegrowana funkcjaElektryczny impuls wyrzutowyZawór dławiącyZawór załączający, elektrycznyFiltrZawór zwrotnyTłumik hałasu, otwartyWyłącznik podciśnieniowy
  • Konstrukcjamodułowa
  • Zabezpieczenie przeciwzwarcioweyes
  • Wielkość pomiarowaCiśnienie względne
  • Zasada pomiarupiezorezystancyjny
  • Funkcja elementu przełączającegoNormalnie otwarty
  • Funkcja przełączaniaKomparator wartości progowejWartość progowa ze stałą histerezą
  • Symbol00992094
  • Funkcja zaworuzamknięty
  • Ochrona przed zmianą polaryzacjido wszystkich przyłączy elektrycznych
  • Wejście dwustanowe wg normyIEC 61131-2
  • Rodzaj wskazaniaLED
  • Opcje ustawieńTeach-In
  • Wskaźnik stanu przełączeniaLED
  • Wskaźnik stanu przełączeniaoptyczny
  • Zakres ustawiania wartości progowej-1 bar ... 0 bar
  • Ciśnienie robocze2 bar ... 8 bar
  • Ciśnienie robocze dla maks. podciśnienia4 bar
  • Maks. podciśnienie93 %
  • Nominalne ciśnienie robocze6 bar
  • Maks. szybkość wysysania w odniesieniu do atmosfery98 l/min
  • Czas napowietrzania przy nominalnym ciśnieniu roboczym0.2 s
  • Zakres napięcia roboczego DC20.4 V ... 27.6 V
  • Czas pracy ciągłej100%
  • Indukcyjny obwód ochronnyOdpowiedni do cewek MZ, MY, ME
  • Napięcie izolacji50 V
  • Prąd jałowy80 mA
  • Maks. prąd wyjściowy100 mA
  • Prąd resztkowy0.1 mA
  • Wyjście dwustanowePNP
  • Spadek napięcia1.5 V
  • Parametry cewki24 V DC: faza niskoprądowa 0,3 W, faza wysokoprądowa 2,55 W
  • Odporność na napięcie udarowe0.8 kV
  • Odporność na przeciążeniewystępuje
  • Stopień zanieczyszczenia3
  • CertyfikacjaRCM Markc UL us - Listed (OL)
  • Znak KCKC-EMV
  • Znak CE (patrz deklaracja zgodności)Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE
  • Znak UKCA (patrz deklaracja zgodności)wg przepisów UK dot. EMV
  • Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
  • Uwaga dotycząca medium roboczego/sterującegoPraca z olejonym powietrzem nie jest możliwa
  • Klasa ochrony przeciwkorozyjnej2 - średnie obciążenie korozyjne
  • Zgodność z LABSVDMA24364-strefa III
  • Temperatura medium0 °C ... 50 °C
  • Względna wilgotność powietrza5 - 85%
  • Poziom ciśnienia akustycznego przy nominalnym ciśnieniu roboczym62 dB(A)
  • Stopień ochronyIP65
  • Stopień ochronyIII
  • Temperatura otoczenia0 °C ... 50 °C
  • Maks. moment dokręcenia0,8 Nm z gwintem wewnętrznym2,5 Nm z otworem przelotowym
  • Waga produktu815 g
  • Zakres pomiaru ciśnienia-1 bar ... 0 bar
  • Dokładność w ± % FS0.5 %FS
  • Histereza0.02 bar
  • Powtarzalność wartości przełączania FS0.6 %
  • Logika przełączania wejśćPNP (przełączanie do plusa)
  • Przyłącze elektryczne5-pinM12X1Wtyczka
  • Typ mocowaniaPrzy pomocy otworów przelotowychPrzy pomocy gwintu wewnętrznegoPrzy pomocy osprzętu
  • Przyłącze pneumatyczne 1QS-10
  • Przyłącze pneumatyczne 3Tłumik hałasu
  • Przyłącze podciśnieniaQS-12
  • Informacja o materiałachZgodność z dyrektywą RoHS
  • Materiał uszczelnieńHNBRNBR
  • Materiał dyszyPolioksymetylen
  • Materiał filtraTkaninaPAStal spiekana
  • Materiał obudowy filtraWzmocniony poliamid
  • Materiał obudowyStop aluminium do przeróbki plastycznejWzmocniony poliamid
  • Materiał śruby do regulacjiStal
  • Materiał tłumika hałasuStop aluminium do przeróbki plastycznejPolioksymetylenPianka PU
  • Materiał śrubStal
  • Materiał obudowy wtyczkiMosiądz, niklowany
  • Materiał stykówMosiądz pozłacany
  • Materiał kołkówStal
  • Materiał dyszy wypływowejStop aluminium do przeróbki plastycznej
  • Materiał klawiaturyWzmocniony poliamid
  • Materiał złączaMosiądz, niklowany
