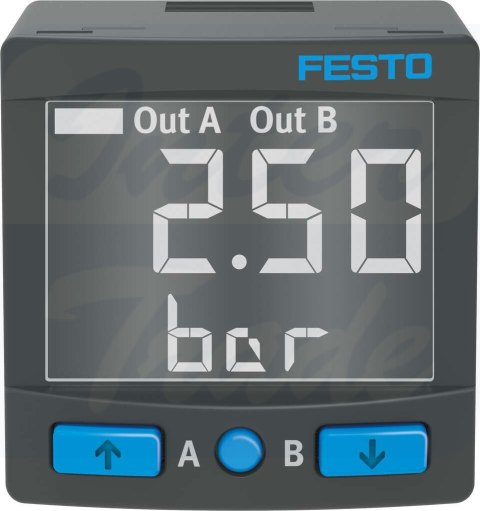

[SPAN-B11R-Q4-PN-PN-L1] {8134894} Czujnik ciśnienia

• Symbol00995686
• CertyfikacjaRCM Markc UL us - Listed (OL)
• Znak CE (patrz deklaracja zgodności)Zgodnie z dyrektywą kompatybilności elektromagnetycznej UEzgodnie z dyrektywą UE RoHS
• Znak UKCA (patrz deklaracja zgodności)wg przepisów UK dot. EMVwg przepisów UK RoHS
• Jednostka certyfikującaUL E322346
• Informacja o materiałachZgodność z dyrektywą RoHS
• Wielkość pomiarowaCiśnienie względne
• Metoda pomiaruPiezoelektryczny czujnik ciśnienia
• Zakres pomiaru ciśnienia - wartość początkowa-0.1 MPa
• Zakres pomiaru ciśnienia - wartość początkowa-1 bar
• Zakres pomiaru ciśnienia - wartość początkowa-14.5 psi
• Wartość końcowa zakresu pomiaru ciśnienia1 MPa
• Wartość końcowa zakresu pomiaru ciśnienia10 bar
• Wartość końcowa zakresu pomiaru ciśnienia145 psi
• Maks. ciśnienie przeciążenia15 bar
• Ciśnienie przeciążenia1.5 MPa
• Ciśnienie przeciążenia15 bar
• Ciśnienie przeciążenia217.5 psi
• Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]Gazy obojętne
• Uwaga dotycząca medium roboczego/sterującegoMożliwa praca ze smarowaniem
• Temperatura medium0 °C ... 50 °C
• Temperatura otoczenia0 °C ... 50 °C
• Dokładność w ± % FS1.5 %FS
• Dokładność powtarzalności w ± %FS0.3 %FS
• Współczynnik temperaturowy w ± %FS/K0.05 %FS/K
• Wyjście dwustanowePrzełączalne 2 x PNP lub 2 x NPN
• Funkcja przełączaniaKomparator okienkowyKomparator wartości progowejAutomatyczne monitorowanie różnicy
• Funkcja elementu przełączającegoPrzełączany pomiędzy normalnie zamkniętym i normalnie otwartym
• Maks. prąd wyjściowy100 mA
• Zabezpieczenie przeciwzwarcioweyes
• Zakres napięcia roboczego DC15 V ... 30 V
• Ochrona przed zmianą polaryzacjido wszystkich przyłączy elektrycznych
• Przyłącze elektryczne 1, rodzaj przyłączaWtyczka
• Przyłącze elektryczne 1, technika przyłączeniowaUkład przyłączy L1J
• Przyłącze elektryczne 1, liczba pinów/żył4
• Przyłącze elektryczne 1, układ połączeń00995428
• Typ mocowaniaMontaż na panelu przednimPrzy pomocy gwintuPrzy pomocy uchwytów ściennych/płaskich
• Pozycja montażudowolny
• Przyłącze pneumatycznedo przewodu o średnicy zewn. 4 mm
• Waga produktu25 g
• Materiał obudowyWzmocniony poliamid
• Materiały mające kontakt z mediumFPMNBRWzmocniony poliamid
• Rodzaj wskazaniaPodświetlany LCD
• Wyświetlane jednostkiMPabarinH2OinHgkPakgf/cm²mbarmmHgpsi
• Opcje ustawieńTeach-Inprzy pomocy wyświetlacza i przycisków
• Zabezpieczenie przed manipulacjąKod PIN
• Zakres ustawiania wartości progowej0 % ... 100 %
• Zakres ustawiania histerezy0 % ... 90 %
• Stopień ochronyIP40
• Klasa ochrony przeciwkorozyjnej2 - średnie obciążenie korozyjne
• Zgodność z LABSVDMA24364-B1/B2-L
